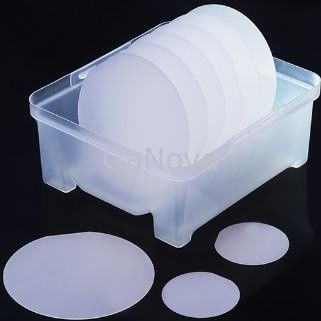

Enig Kant Opgepoetst Ga2O3-Wafeltje Enig Crystal Substrate

Enig Kant Opgepoetst Ga2O3-Wafeltje Enig Crystal Substrate
Single Side Polished Ga2O3 Wafer Single Crystal Substrate
Enig Kant Opgepoetst Ga2O3-Wafeltje Enig Crystal Substrate Enig Kant Opgepoetst Ga2O3-Wafeltje Enig Crystal Substrate

Grote Afbeelding :  Enig Kant Opgepoetst Ga2O3-Wafeltje Enig Crystal Substrate

Productdetails:
Plaats van herkomst: Suzhou China
Merknaam: GaNova
Certificering: UKAS/ISO9001:2015
Modelnummer: JDCD04-001-002
Betalen & Verzenden Algemene voorwaarden:
Verpakking Details: Vacuümverpakking in een klasse 10000 cleanroom-omgeving, in cassettes van 6 stuks of enkele wafelcon
Levertijd: 3-4 weekdagen

Enig Kant Opgepoetst Ga2O3-Wafeltje Enig Crystal Substrate

beschrijving
Productnaam: Enig Crystal Substrate Dikte: 0.6~0.8mm
Opgepoetste Oppervlakte: Enige opgepoetste kant Richtlijn: (201)
FWHM: <350arcsec> Ra: ≤0.3nm
Markeren:

Kant Opgepoetst Ga2O3-Wafeltje

,

0.6mm het substraat van het galliumnitride

,

Ga2O3 Wafeltje UKAS

10x10mm2 (- 201) Fe-Gesmeerd free-standing GA2O3 het Productrang van het enig kristalsubstraat enige het oppoetsen Dikte 0.6~0.8mm FWHM<350arcsec, Optoelectronic apparaten van Ra≤0.3 NM, het isoleren lagen halfgeleidermaterialen, en UVfilters

Het galliumoxyde (GA2 O3) komt te voorschijn als haalbare kandidaat voor bepaalde klassen van machtselektronika, zonne blinde UVfotodetectoren, zonnecellen en sensoren met mogelijkheden voorbij bestaande technologieën toe te schrijven aan zijn grote bandgap. Men rapporteert gewoonlijk dat er vijf verschillende polymorphs van GA2 O3, namelijk monocliene rhombohedral (α), gebrekkige spinel (van β−Ga2O3) zijn, (γ), kubieke (δ), of orthorhombic structuren (van ε).

Het substraat van het galliumnitride--Productniveau
Afmetingen 10*15mm 10*10mm
Dikte 0.6~0.8mm
Richtlijn (201)
Het smeren Fe Sn
Opgepoetste oppervlakte Enige opgepoetste kant
Resistivity/Nd-Na / <9e18>
FWHM <350arcsec>
Ra ≤0.3nm
Pakket Verpakt in een klasse 100 schoon ruimtemilieu, onder een stikstofatmosfeer

Ongeveer ons

Wij specialiseren ons in de verwerking van een verscheidenheid van materialen in wafeltjes, substraten en aangepast optisch die glas parts.components wijd op elektronika, optica, opto elektronika en veel andere gebieden worden gebruikt. Wij hebben ook nauw met vele binnenlandse en overzee universiteiten, onderzoeksinstellingen samengewerkt en de bedrijven, verlenen aangepaste producten en de diensten voor hun R&D-projecten. Het is onze visie aan het handhaven van een goede verhouding van samenwerking met onze alle klanten door onze goede reputaties.

FAQ

Q: Bent u handelsmaatschappij of fabrikant?
Wij zijn fabriek.
Q: Hoe lang is uw levertijd?
Over het algemeen is het 3-5 dagen als de goederen in voorraad zijn.
of het is 7-10 dagen als de goederen niet in voorraad zijn, is het volgens hoeveelheid.
Q: Verstrekt u steekproeven? is het extra vrij of?
Ja, konden wij de steekproef voor vrije last aanbieden maar betalen niet de kosten van vracht.
Q: Wat is uw betalingsvoorwaarden?
Betalings <> betaling >=5000USD, 80% T/T vooraf, saldo vóór verzending.
