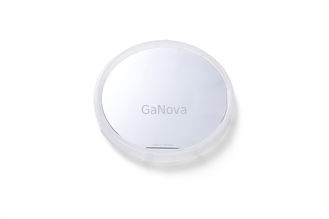

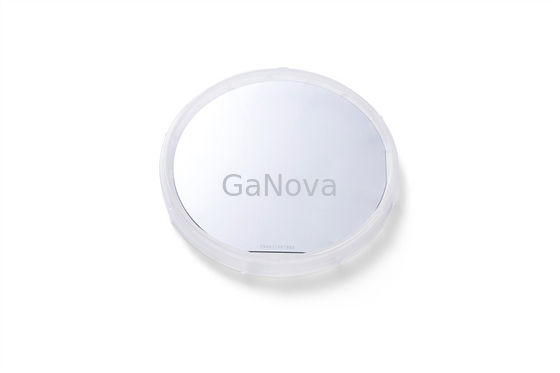

4H Kristalvorm SiC Epitaxiaal Wafeltje Wafeltje Rand Afschuining 350.0um ± 25.0um

beschrijving
Productnaam: Sic Epitaxial Wafeltje Crystal Form: 4h
Wafeltjerand: het beveling Diameter: 150.0mm +0mm/-0.2mm
Oppervlakterichtlijn: Off-Axis: 4°toward <11-20>±0.5 ° Primaire Vlakke Lengte: 47.5mm ± 1.5mm
Markeren:

4H Crystal SiC epitaxiaal wafeltje

,

4H epi wafeltje

,

SiC epitaxiaal wafeltje 47

JDCD03-001-004 SiC Epitaxiaal wafeltje Wafelrandafschuining 350,0 μm ± 25,0 μm

JDCD03-001-004





Overzicht

Er worden momenteel verschillende methoden gebruikt om de epitaxiale laag op bestaande silicium of andere wafels te laten groeien: metaal organische chemische dampafzetting (MOCVD) en moleculaire bundelepitaxie (MBE), LPE, HVPE.

Het omvat de groei van kristallen van het ene materiaal op het kristaloppervlak van een ander (heteroepitaxy) of hetzelfde (homoepitaxy) materiaal.De roosterstructuur en oriëntatie of roostersymmetrie van het dunne-filmmateriaal is identiek aan die van het substraat waarop het is aangebracht.Het belangrijkste is dat als het substraat een enkel kristal is, de dunne film ook een enkel kristal zal zijn.Contrast met zelf-geassembleerde monolaag en mesotaxie.





Eigendom P-MOS-kwaliteit P-SBD-kwaliteit D-klasse
Kristallen vorm 4 uur
polytype Geen Toegestaan Gebied≤5%
(MPD)A ≤0,2 /cm2 ≤0,5 /cm2 ≤5/cm2
Zeskantige platen Geen Toegestaan Gebied≤5%
Zeshoekig polykristal Geen Toegestaan
InsluitselsA Area≤0.05% Area≤0.05% NVT
weerstand 0,015Ω•cm—0,025Ω•cm 0,015Ω•cm—0,025Ω•cm 0,014Ω•cm—0,028Ω•cm
(EPD)A ≤4000/cm22 ≤8000/cm22 NVT
(TED)A ≤3000/cm22 ≤6000/cm22 NVT
(BPD)A ≤1000/cm22 ≤2000/cm22 NVT
(TSD)A ≤600/cm22 ≤1000/cm22 NVT
Stapel fout ≤0,5% oppervlakte ≤1% oppervlakte NVT



Oppervlakte metaalverontreiniging



(Al, Cr, Fe, Ni, Cu, Zn, Pb, Na, K, Ti, Ca ,V, Mn) ≤1E11 cm-2

Diameter 150,0 mm +0 mm/-0,2 mm
Oppervlakteoriëntatie Buiten de as: 4° richting <11-20>±0,5 °
Primaire platte lengte 47,5 mm ± 1,5 mm
Secundaire vlakke lengte Geen secundaire flat
Primaire platte oriëntatie Parallel aan<11-20>±1°
Secundaire vlakke oriëntatie NVT
Orthogonale desoriëntatie ±5,0°
Oppervlakteafwerking C-gezicht: optisch Pools, Si-gezicht: CMP
wafel rand Afschuinen

Oppervlakteruwheid

(10 μm × 10 μm)

Si Gezicht Ra≤0.20 nm; C Gezicht Ra≤0.50 nm
DikteA 350,0 μm ± 25,0 μm
LTV (10 mm × 10 mm)A ≤2μm ≤3μm
(TTV)A ≤6μm ≤10μm
(BOOG)A ≤15μm ≤25μm ≤40μm
(Verdraaien)A ≤25μm ≤40μm ≤60μm
Chips/inspringingen Geen Toegestaan ​​≥0,5 mm breedte en diepte Qty.2 ≤1.0 mm Breedte en Diepte

KrassenA

(Si-gezicht, CS8520)

≤5 en Cumulatieve Length≤0.5×Wafer Diameter

≤5 en Cumulatieve Length≤1.5×Wafer

Diameter

TUA(2mm*2mm) ≥98% ≥95% NVT
Scheuren Geen Toegestaan
Verontreiniging Geen Toegestaan
Eigendom P-MOS-kwaliteit P-SBD-kwaliteit D-klasse
Randuitsluiting 3mm

Opmerking: 3 mm randuitsluiting wordt gebruikt voor de items gemarkeerd metA.
