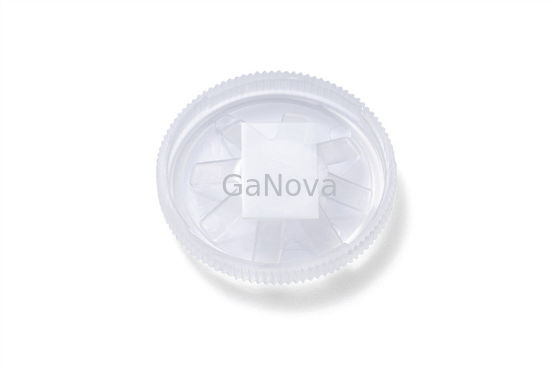

FWHM<350arcsecga2o3 Wafeltje Enig Crystal Substrate Thickness 0.6mm tot 0.8mm

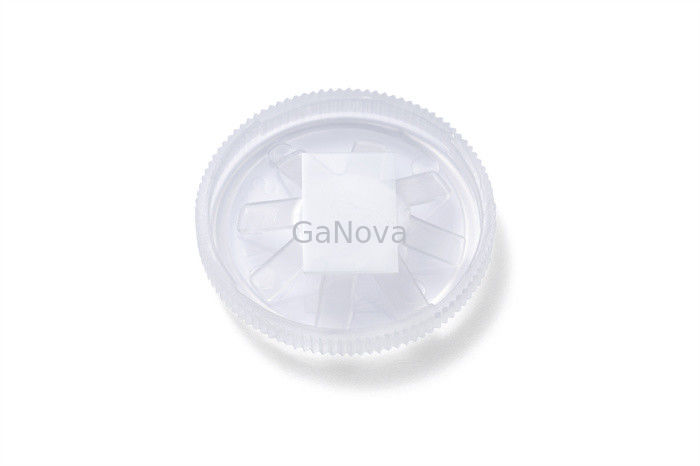

FWHM&lt;350arcsecga2o3 Wafeltje Enig Crystal Substrate Thickness 0.6mm tot 0.8mm
FWHM&lt;350arcsecga2o3 Wafeltje Enig Crystal Substrate Thickness 0.6mm tot 0.8mm

Grote Afbeelding :  FWHM<350arcsecga2o3 Wafeltje Enig Crystal Substrate Thickness 0.6mm tot 0.8mm

Productdetails:
Plaats van herkomst: Suzhou China
Merknaam: GaNova
Certificering: UKAS/ISO9001:2015
Modelnummer: JDCD04-001-006
Betalen & Verzenden Algemene voorwaarden:
Verpakking Details: Vacuümverpakking in een klasse 10000 cleanroom-omgeving, in cassettes van 6 stuks of enkele wafelcon
Levertijd: 3-4 weekdagen

FWHM<350arcsecga2o3 Wafeltje Enig Crystal Substrate Thickness 0.6mm tot 0.8mm

beschrijving
Dikte: 0.6~0.8mm Productnaam: Enig Crystal Substrate
Richtlijn: (010) Opgepoetste Oppervlakte: Enige opgepoetste kant
FWHM: <350arcsec> Ra: ≤0.5nm
Markeren:

Ga2O3 Wafeltje 0.6mm

,

enig kristalsubstraat 0.8mm

,

Ga2O3 Wafeltje 0.8mm

FWHM2O3<350arcsec Ga=""> wafeltje Enig Crystal Substrate Thickness 0.6~0.8mm

10x15mm 2(010) Sn-Gesmeerd free-standing GA2O3 het Productrang van het enig kristalsubstraat enige het oppoetsen Dikte 0.6~0.8mm FWHM<350arcsec, Ra≤0.5nm-Weerstand 2.00E+17Ω/cm-3 Optoelectronic apparaten, het isoleren lagen halfgeleidermaterialen, en UVfilters


Er zijn vijf kristallijne fasen van GA2 O3, maar bèta-GA2 O3 is enige die stabiel bij op hoge temperatuur kan bestaan. β-GA2 O3 is een nieuw type van ultra-wijd bandgap transparant halfgeleidermateriaal met een verboden bandbreedte van ongeveer b.v. =4.8 eV, welke geschikt om de machtsapparaten van de hoge machts verticale structuur met hoge huidige dichtheid te vervaardigen. Het heeft toepassingsvooruitzichten op het gebied van ultraviolette detectors, lichtgevende dioden (LEDs) en gassensoren.

Het substraat van het galliumnitride--Onderzoekniveau
Afmeting 10*15mm 10*10mm
Dikte 0.6~0.8mm
Richtlijn (010)
Het smeren Sn
Opgepoetste oppervlakte Enige opgepoetste kant
Resistivity/Nd-Na 2.00E+17 1.53E+18
FWHM <350arcsec>
Ra ≤0.5nm
Pakket Verpakt in een klasse 100 schoon ruimtemilieu, onder een stikstofatmosfeer

Ongeveer ons

Wij specialiseren ons in de verwerking van een verscheidenheid van materialen in wafeltjes, substraten en aangepast optisch die glas parts.components wijd op elektronika, optica, opto elektronika en veel andere gebieden worden gebruikt. Wij hebben ook nauw met vele binnenlandse en overzee universiteiten, onderzoeksinstellingen samengewerkt en de bedrijven, verlenen aangepaste producten en de diensten voor hun R&D-projecten. Het is onze visie aan het handhaven van een goede verhouding van samenwerking met onze alle klanten door onze goede reputaties.

FAQ

Q: Bent u handelsmaatschappij of fabrikant?
Wij zijn fabriek.
Q: Hoe lang is uw levertijd?
Over het algemeen is het 3-5 dagen als de goederen in voorraad zijn.
of het is 7-10 dagen als de goederen niet in voorraad zijn, is het volgens hoeveelheid.
Q: Verstrekt u steekproeven? is het extra vrij of?
Ja, konden wij de steekproef voor vrije last aanbieden maar betalen niet de kosten van vracht.
Q: Wat is uw betalingsvoorwaarden?
Betalings <> betaling >=5000USD, 80% T/T vooraf, saldo vóór verzending.
