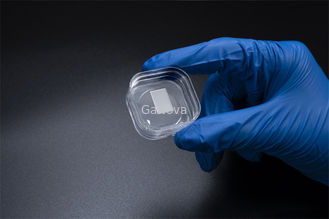

Smeren van halfgeleider het Enige Crystal Gallium Oxide Substrate UID

Smeren van halfgeleider het Enige Crystal Gallium Oxide Substrate UID
Smeren van halfgeleider het Enige Crystal Gallium Oxide Substrate UID

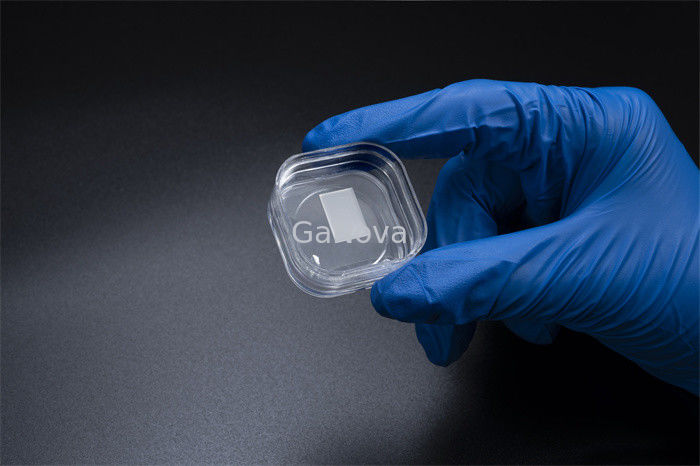

Grote Afbeelding :  Smeren van halfgeleider het Enige Crystal Gallium Oxide Substrate UID

Productdetails:
Plaats van herkomst: Suzhou China
Merknaam: GaNova
Certificering: UKAS/ISO9001:2015
Modelnummer: JDCD04-001-005
Betalen & Verzenden Algemene voorwaarden:
Verpakking Details: Vacuümverpakking in een klasse 10000 cleanroom-omgeving, in cassettes van 6 stuks of enkele wafelcon
Levertijd: 3-4 weekdagen

Smeren van halfgeleider het Enige Crystal Gallium Oxide Substrate UID

beschrijving
Dikte: 0.6~0.8mm Productnaam: Enig Crystal Substrate
Richtlijn: (010) (201) Het smeren: UID
FWHM: <350arcsec> Ra: ≤0.5nm
Markeren:

Enig Crystal Gallium Oxide-substraat

,

halfgeleiderwafeltje ISO

,

Het substraat UID van het galliumoxyde het Smeren

GA2O3 Enig Crystal Substrate Thickness 0.6~0.8mm FWHM<350arcsec>

10x15mm2 (- 201) UID-Gesmeerd free-standing GA2O3 het Productrang van het enig kristalsubstraat enige het oppoetsen Dikte 0.6~0.8mm FWHM<350arcsec, Ra≤0.5nm-Weerstand 4.13E+17Ω/cm-3 Optoelectronic apparaten, het isoleren lagen halfgeleidermaterialen, en UVfilters

Van het galliumoxyde (GA2 O3) het enige kristal is een breed-bandgap-wijd halfgeleidermateriaal. Het galliumoxyde (GA2 O3) heeft brede toepassingsvooruitzichten in optoelectronic apparaten, gebruikte het als het isoleren laag voor op GA-Gebaseerde halfgeleidermaterialen, en als ultravioletfilter.


Er zijn vijf kristallijne fasen van GA2 O3, maar bèta-GA2 O3 is enige die stabiel bij op hoge temperatuur kan bestaan. β-GA2 O3 is een nieuw type van ultra-wijd bandgap transparant halfgeleidermateriaal met een verboden bandbreedte van ongeveer b.v. =4.8 eV, welke geschikt om de machtsapparaten van de hoge machts verticale structuur met hoge huidige dichtheid te vervaardigen. Het heeft toepassingsvooruitzichten op het gebied van ultraviolette detectors, lichtgevende dioden (LEDs) en gassensoren.

Het substraat van het galliumnitride--Onderzoekniveau
Afmetingen 10*10mm 10*15mm
Dikte 0.6~0.8mm
Richtlijn (010) (201)
Het smeren UID
Opgepoetste oppervlakte Enige opgepoetste kant
Resistivity/Nd-Na / 4.13E+17
FWHM <350arcsec>
Ra ≤0.5nm
Pakket Verpakt in een klasse 100 schoon ruimtemilieu, onder een stikstofatmosfeer

Ongeveer ons

Wij specialiseren ons in de verwerking van een verscheidenheid van materialen in wafeltjes, substraten en aangepast optisch die glas parts.components wijd op elektronika, optica, opto elektronika en veel andere gebieden worden gebruikt. Wij hebben ook nauw met vele binnenlandse en overzee universiteiten, onderzoeksinstellingen samengewerkt en de bedrijven, verlenen aangepaste producten en de diensten voor hun R&D-projecten. Het is onze visie aan het handhaven van een goede verhouding van samenwerking met onze alle klanten door onze goede reputaties.

FAQ

Q: Bent u handelsmaatschappij of fabrikant?
Wij zijn fabriek.
Q: Hoe lang is uw levertijd?
Over het algemeen is het 3-5 dagen als de goederen in voorraad zijn.
of het is 7-10 dagen als de goederen niet in voorraad zijn, is het volgens hoeveelheid.
Q: Verstrekt u steekproeven? is het extra vrij of?
Ja, konden wij de steekproef voor vrije last aanbieden maar betalen niet de kosten van vracht.
Q: Wat is uw betalingsvoorwaarden?
Betalings <> betaling >=5000USD, 80% T/T vooraf, saldo vóór verzending.
