Enkelzijdig gepolijst Ga2O3-substraat Enkele kristaldikte 0,6 mm 0,8 mm

Enkelzijdig gepolijst Ga2O3-substraat Enkele kristaldikte 0,6 mm 0,8 mm
Enkelzijdig gepolijst Ga2O3-substraat Enkele kristaldikte 0,6 mm 0,8 mm

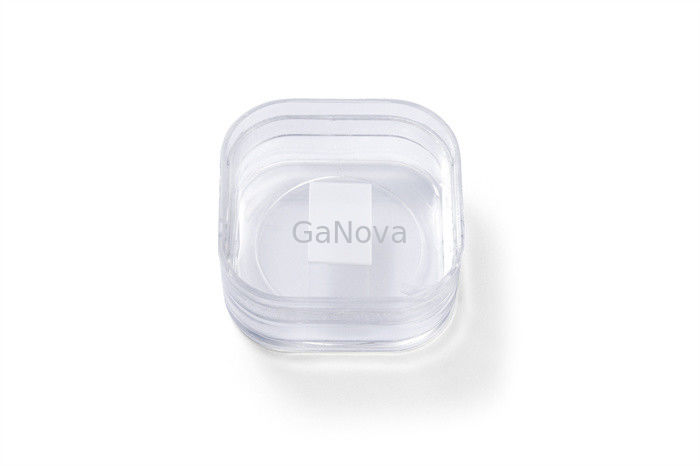

Grote Afbeelding :  Enkelzijdig gepolijst Ga2O3-substraat Enkele kristaldikte 0,6 mm 0,8 mm

Productdetails:
Plaats van herkomst: Suzhou China
Merknaam: GaNova
Certificering: UKAS/ISO9001:2015
Modelnummer: JDCD04-001-006
Betalen & Verzenden Algemene voorwaarden:
Verpakking Details: Vacuümverpakking in een klasse 10000 cleanroom-omgeving, in cassettes van 6 stuks of enkele wafelcon
Levertijd: 3-4 weekdagen

Enkelzijdig gepolijst Ga2O3-substraat Enkele kristaldikte 0,6 mm 0,8 mm

beschrijving
Ra: ≤0.5nm Dikte: 0.6~0.8mm
Productnaam: Enig Crystal Substrate Opgepoetste Oppervlakte: Enige opgepoetste kant
Richtlijn: (010) FWHM: <350arcsec>
Markeren:

kant gepolijst Ga2O3-substraat

,

0.8mm Gallium Oxide substrate

,

8 mm galliumoxide-substraat

Enkelzijdig gepolijst Ga2O3Enkele kristalsubstraatdikte 0,6 ~ 0,8 mm

10x15mm2(010)Sn-gedoteerde vrijstaande Ga2O3enkelvoudig kristalsubstraat Enkelvoudig polijsten van productkwaliteit Dikte 0,6~0,8 mm FWHM < 350 boogseconden, Ra ≤ 0,5 nm Weerstand 2,00E+17Ω/cm-3Opto-elektronische apparaten, isolerende lagen van halfgeleidermaterialen en UV-filters



GaN wordt steeds belangrijker vanwege zijn vermogen om aanzienlijk verbeterde prestaties te bieden voor een breed scala aan toepassingen, terwijl de energie en de fysieke ruimte die nodig is om die prestaties te leveren, worden verminderd in vergelijking met conventionele siliciumtechnologieën.

Silicium is lange tijd het materiaal bij uitstek geweest voor de productie van belangrijke elektronica, waaronder alles van computers en smartphones tot televisies en camera's.



Galliumnitridesubstraat - Onderzoeksniveau
Dimensie 10*15mm 10*10mm
Dikte 0,6 ~ 0,8 mm
oriëntatie (010)
doping sn
Gepolijst oppervlak Enkelzijdig gepolijst
Weerstand/Nd-Na 2.00E+17 1.53E+18
FWHM <350 boogseconden
Ra ≤0.5nm
Pakket Verpakt in een klasse 100 cleanroom-omgeving, onder een stikstofatmosfeer





Over ons

Wij zijn gespecialiseerd in het verwerken van een verscheidenheid aan materialen tot wafers, substraten en op maat gemaakte optische glasonderdelen. Componenten die veel worden gebruikt in elektronica, optica, opto-elektronica en vele andere gebieden.We hebben ook nauw samengewerkt met vele binnenlandse en buitenlandse universiteiten, onderzoeksinstellingen en bedrijven, en bieden op maat gemaakte producten en diensten voor hun R&D-projecten.Het is onze visie om een ​​goede samenwerkingsrelatie met al onze klanten te behouden door onze goede reputatie.





FAQ

Vraag: Bent u een handelsonderneming of fabrikant?
Wij zijn fabriek.
Vraag: Hoe lang is uw levertijd?
Over het algemeen is het 3-5 dagen als de goederen op voorraad zijn.
of het is 7-10 dagen als de goederen niet op voorraad zijn, het is volgens de hoeveelheid.
Vraag: Levert u monsters?is het gratis of extra?
Ja, we kunnen het monster gratis aanbieden, maar betalen geen vrachtkosten.
Vraag: Wat zijn uw betalingsvoorwaarden?
Betaling <=5000USD, 100% vooraf.
Paymen >=5000USD, 80% T/T vooraf, saldo vóór verzending.
