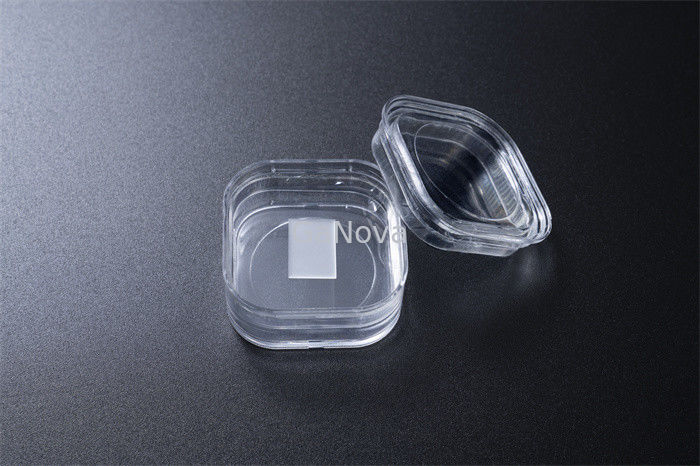

10x10mm Ga2O3 Wafeltje 10x15mm Enig Crystal Substrate

Certificaat
CHINA Shanghai GaNova Electronic Information Co., Ltd. certificaten
Ik ben online Chatten Nu

10x10mm Ga2O3 Wafeltje 10x15mm Enig Crystal Substrate

10x10mm Ga2O3 Wafeltje 10x15mm Enig Crystal Substrate
10x10mm Ga2O3 Wafeltje 10x15mm Enig Crystal Substrate

Grote Afbeelding :  10x10mm Ga2O3 Wafeltje 10x15mm Enig Crystal Substrate

Productdetails:
Plaats van herkomst: Suzhou China
Merknaam: GaNova
Certificering: UKAS/ISO9001:2015
Modelnummer: JDCD04-001-005
Betalen & Verzenden Algemene voorwaarden:
Verpakking Details: Vacuümverpakking in een klasse 10000 cleanroom-omgeving, in cassettes van 6 stuks of enkele wafelcon
Levertijd: 3-4 weekdagen

10x10mm Ga2O3 Wafeltje 10x15mm Enig Crystal Substrate

beschrijving
Richtlijn: (010) (201) Afmetingen: 10*10mm; 10*15mm
Productnaam: Enig Crystal Substrate Het smeren: UID
FWHM: <350arcsec> Ra: ≤0.5nm
Markeren:

10x10mm Ga2O3 Wafeltje

,

10x15mm enig kristalwafeltje

,

Ga2O3 Wafeltje 10x15mm

10x15mm2(-201)UID-gedoteerde vrijstaande Ga2O3enkelvoudig kristalsubstraat Enkelvoudig polijsten van productkwaliteit Dikte 0,6~0,8 mm FWHM <350 boogseconden, Ra≤0,5 nm Weerstand 4,13E+17Ω/cm-3Opto-elektronische apparaten, isolerende lagen van halfgeleidermaterialen en UV-filters



Met een hogere energie-efficiëntie, kleinere vereiste werkende onderdelen en een hogere schakelfrequentie, wordt de vermogensdichtheid verhoogd, wat, wanneer al deze factoren in aanmerking worden genomen, leidt tot veel hogere apparaatsnelheden.De verwerkingskracht is enorm toegenomen in vergelijking met op silicium gebaseerde apparaten.Dus als je een gallium-apparaat vergelijkt met een silicium-apparaat, zullen de verwerkingssnelheden op het galliumnitride-apparaat merkbaar hoger zijn.



Galliumnitridesubstraat - Onderzoeksniveau
Dimensies 10*10mm 10*15mm
Dikte 0,6 ~ 0,8 mm
oriëntatie (010) (201)
doping UID
Gepolijst oppervlak Enkelzijdig gepolijst
Weerstand/Nd-Na / 4.13E+17
FWHM <350 boogseconden
Ra ≤0.5nm
Pakket Verpakt in een klasse 100 cleanroom-omgeving, onder een stikstofatmosfeer
