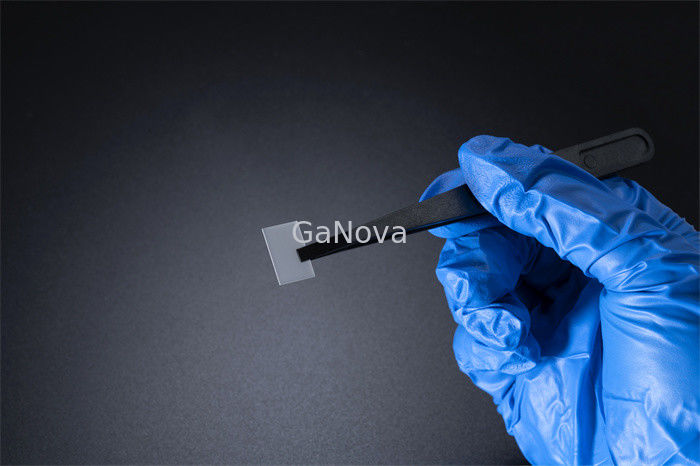

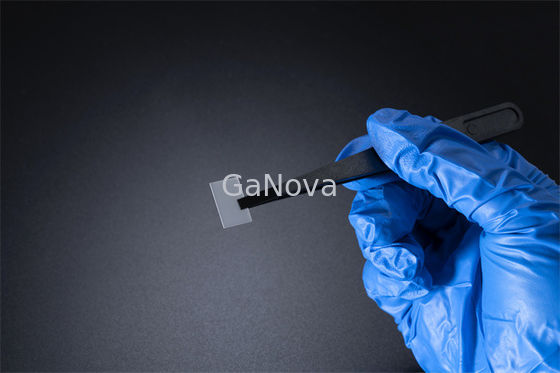

10x15mm2 UID gedoteerd vrijstaand Ga2O3 wafer enkel polijsten

10x15mm2 UID gedoteerd vrijstaand Ga2O3 wafer enkel polijsten
10x15mm2 UID gedoteerd vrijstaand Ga2O3 wafer enkel polijsten

Grote Afbeelding :  10x15mm2 UID gedoteerd vrijstaand Ga2O3 wafer enkel polijsten

Productdetails:
Plaats van herkomst: Suzhou China
Merknaam: GaNova
Certificering: UKAS/ISO9001:2015
Modelnummer: JDCD04-001-005
Betalen & Verzenden Algemene voorwaarden:
Verpakking Details: Vacuümverpakking in een klasse 10000 cleanroom-omgeving, in cassettes van 6 stuks of enkele wafelcon
Levertijd: 3-4 weekdagen

10x15mm2 UID gedoteerd vrijstaand Ga2O3 wafer enkel polijsten

beschrijving
Dikte: 0.6~0.8mm Productnaam: Enig Crystal Substrate
Richtlijn: (010) (201) FWHM: <350arcsec>
Ra: ≤0.5nm Afmetingen: 10*10mm; 10*15mm
Markeren:

10x15mm2 Ga2O3 Wafel

,

UID Gedoteerd Ga2O3 Substraat

,

Ga2O3 Wafer Enkel Polijsten

JDCD04-001-005 10x15mm2(-201) UID-gedoteerd vrijstaand ga2O3Enkelvoudig kristalsubstraat Productkwaliteit Enkel polijsten

10x15mm2(-201) UID-gedoteerd vrijstaand Ga2O3-substraat met één kristal Productkwaliteit enkelvoudig polijsten Dikte 0,6 ~ 0,8 mm FWHM < 350 boogseconden, Ra ≤ 0,5 nm Weerstand 4,13E+17Ω/cm-3Opto-elektronische apparaten, isolerende lagen van halfgeleidermaterialen en UV-filters



Met een hogere energie-efficiëntie, kleinere vereiste werkende onderdelen en een hogere schakelfrequentie, wordt de vermogensdichtheid verhoogd, wat, wanneer al deze factoren in aanmerking worden genomen, leidt tot veel hogere apparaatsnelheden.De verwerkingskracht is enorm toegenomen in vergelijking met op silicium gebaseerde apparaten.Dus als je een gallium-apparaat vergelijkt met een silicium-apparaat, zullen de verwerkingssnelheden op het galliumnitride-apparaat merkbaar hoger zijn.



Galliumnitridesubstraat - Onderzoeksniveau
Dimensies 10*10mm 10*15mm
Dikte 0,6 ~ 0,8 mm
oriëntatie (010) (201)
doping UID
Gepolijst oppervlak Enkelzijdig gepolijst
Weerstand/Nd-Na / 4.13E+17
FWHM <350 boogseconden
Ra ≤0.5nm
Pakket Verpakt in een klasse 100 cleanroom-omgeving, onder een stikstofatmosfeer





Over ons

Wij zijn gespecialiseerd in het verwerken van een verscheidenheid aan materialen tot wafers, substraten en op maat gemaakte optische glasonderdelen. Componenten die veel worden gebruikt in elektronica, optica, opto-elektronica en vele andere gebieden.We hebben ook nauw samengewerkt met vele binnenlandse en buitenlandse universiteiten, onderzoeksinstellingen en bedrijven, en bieden op maat gemaakte producten en diensten voor hun R&D-projecten.Het is onze visie om een ​​goede samenwerkingsrelatie met al onze klanten te behouden door onze goede reputatie.





FAQ

Vraag: Bent u een handelsonderneming of fabrikant?
Wij zijn fabriek.
Vraag: Hoe lang is uw levertijd?
Over het algemeen is het 3-5 dagen als de goederen op voorraad zijn.
of het is 7-10 dagen als de goederen niet op voorraad zijn, het is volgens de hoeveelheid.
Vraag: Levert u monsters?is het gratis of extra?
Ja, we kunnen het monster gratis aanbieden, maar betalen geen vrachtkosten.
Vraag: Wat zijn uw betalingsvoorwaarden?
Betaling <=5000USD, 100% vooraf.
Paymen >=5000USD, 80% T/T vooraf, saldo vóór verzending.
