Ga2O3 Fe Doped Wafer Single Crystal Substraat 10x10mm2 vrijstaand

Certificaat
CHINA Shanghai GaNova Electronic Information Co., Ltd. certificaten
Ik ben online Chatten Nu

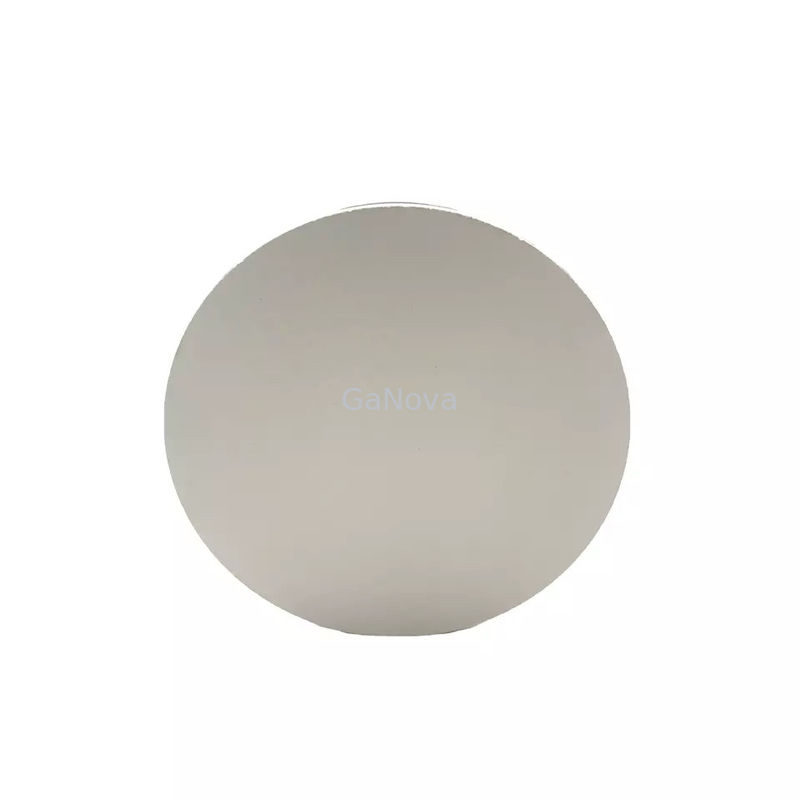

Ga2O3 Fe Doped Wafer Single Crystal Substraat 10x10mm2 vrijstaand

Ga2O3 Fe Doped Wafer Single Crystal Substraat 10x10mm2 vrijstaand
Ga2O3 Fe Doped Wafer Single Crystal Substraat 10x10mm2 vrijstaand

Grote Afbeelding :  Ga2O3 Fe Doped Wafer Single Crystal Substraat 10x10mm2 vrijstaand

Productdetails:
Plaats van herkomst: Suzhou China
Merknaam: GaNova
Certificering: UKAS/ISO9001:2015
Modelnummer: JDCD04-001-001
Betalen & Verzenden Algemene voorwaarden:
Verpakking Details: Vacuümverpakking in een klasse 10000 cleanroom-omgeving, in cassettes van 6 stuks of enkele wafelcon
Levertijd: 3-4 weekdagen

Ga2O3 Fe Doped Wafer Single Crystal Substraat 10x10mm2 vrijstaand

beschrijving
FWHM: <350arcsec> Opgepoetste Oppervlakte: Enige opgepoetste kant
Dikte: 0.6~0.8mm Productnaam: Enig Crystal Substrate
Ra: ≤0.3nm Pakket: Verpakt in een klasse 100 schoon ruimtemilieu, onder een stikstofatmosfeer
Markeren:

Ga2O3 Fe Doped Wafeltje

,

Ga2O3-substraat met één kristal

,

Fe Doped Wafeltje 10x10mm2

10x10mm2(-201) Fe-gedoteerd vrijstaand Ga2O3 monokristallijn substraat Productkwaliteit enkelvoudig polijsten Dikte 0,6~0,8 mm FWHM<350arcsec, Ra≤0,3 nm Opto-elektronische apparaten, isolerende lagen van halfgeleidermaterialen en UV-filters





Ga2O3heeft een lange geschiedenis en de fase-evenwichten van de Al2O3-Ga2O3-H2O-systeem werd voor het eerst gerapporteerd in 1952 1 , waarin de polymorfen (dwz verschillende vormen of kristalstructuren) van Ga2O3en hun regio's van stabiliteit werden ook geïdentificeerd.

Er zijn vijf algemeen geïdentificeerde polymorfen van Ga2O3, gelabeld als α, β, γ, δ en ε 2-10.Deze staan ​​​​respectievelijk bekend als korund (α), monokliene (β), defecte spinel (γ), orthorhombische (ε), waarbij de δ-fase algemeen wordt aanvaard als een vorm van de orthorhombische fase.





Galliumnitridesubstraat - Productniveau
Dimensies 10*15mm 10*10mm
Dikte 0,6 ~ 0,8 mm
oriëntatie (201)
doping Fe sn
Gepolijst oppervlak Enkelzijdig gepolijst
Weerstand/Nd-Na / <9E18
FWHM <350 boogseconden
Ra ≤0.3nm
Pakket Verpakt in een klasse 100 cleanroom-omgeving, onder een stikstofatmosfeer





Over ons

Wij zijn gespecialiseerd in het verwerken van een verscheidenheid aan materialen tot wafers, substraten en op maat gemaakte optische glasonderdelen. Componenten die veel worden gebruikt in elektronica, optica, opto-elektronica en vele andere gebieden.We hebben ook nauw samengewerkt met vele binnenlandse en buitenlandse universiteiten, onderzoeksinstellingen en bedrijven, en bieden op maat gemaakte producten en diensten voor hun R&D-projecten.Het is onze visie om een ​​goede samenwerkingsrelatie met al onze klanten te behouden door onze goede reputatie.





FAQ

Vraag: Bent u een handelsonderneming of fabrikant?
Wij zijn fabriek.
Vraag: Hoe lang is uw levertijd?
Over het algemeen is het 3-5 dagen als de goederen op voorraad zijn.
of het is 7-10 dagen als de goederen niet op voorraad zijn, het is volgens de hoeveelheid.
Vraag: Levert u monsters?is het gratis of extra?
Ja, we kunnen het monster gratis aanbieden, maar betalen geen vrachtkosten.
Vraag: Wat zijn uw betalingsvoorwaarden?
Betaling <=5000USD, 100% vooraf.
Betaling >=5000USD, 80% T/T vooraf, saldo vóór verzending.
