JDCD10-001-005 2 inch GaAs ((111) Zn gedopte substraten

JDCD10-001-005 2 inch GaAs ((111) Zn gedopte substraten
JDCD10-001-005 2 inch GaAs ((111) Zn gedopte substraten

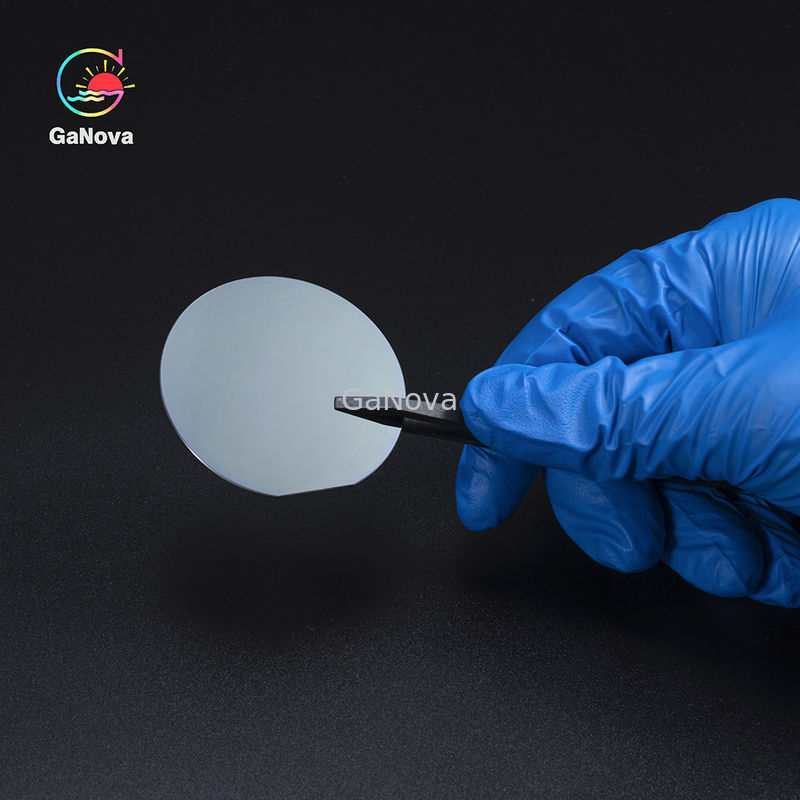

Grote Afbeelding :  JDCD10-001-005 2 inch GaAs ((111) Zn gedopte substraten

Productdetails:
Plaats van herkomst: Suzhou China
Merknaam: GaNova
Certificering: UKAS/ISO9001:2015
Modelnummer: JDCD10-001-005
Betalen & Verzenden Algemene voorwaarden:
Verpakking Details: Vacuümverpakking in een klasse 10000 cleanroom-omgeving, in cassettes van 25 stuks of enkele wafelco
Levertijd: 3-4 weekdagen
Betalingscondities: T/T
Levering vermogen: 10000pcs/Month

JDCD10-001-005 2 inch GaAs ((111) Zn gedopte substraten

beschrijving
Productnaam: GaAs-Si-wafel De groeimethode: VGF
Soort gedrag: S-C-N Richtlijn: (100)15°±0,5° uit richting<111>A
oriëntatie hoek: 180° VAN Oriëntatie: 鎮ㄨ鎵剧殑璧勬簮宸茶鍒犻櫎銆佸凡鏇村悕鎴栨殏鏃朵笉鍙敤銆
VAN Lengte (mm): 17 ± 1 ALS Lengte (mm): 7 ± 1
Markeren:

2 inch Zn-gedopte substraten

,

Zn-dopeerde substraten

2inch GaAs(111) Zn-gedoteerde substraten



Overzicht
GaAs-kristallen kunnen op drie verschillende manieren worden gemaakt.Een van de meest gebruikelijke methoden is het verticale gradiëntbevriezingsproces, waarbij kristallen worden gekweekt en in plakjes worden gesneden, gevolgd door randafronding en polijsten tot wafels.Een andere methode is de Bridgman-Stockbarger-techniek.





GaAs-Zn wafel
Groei methode VGF
Soort gedrag SCN
Doteermiddel GaAs-Zn
oriëntatie (100)15°±0,5° uit richting<111>A
oriëntatie hoek 180°
VAN Oriëntatie EJ[0-1-1]±0,5°
VAN Lengte (mm) 17 ± 1
IF oriëntatie EJ[0-11]±0,5°
ALS Lengte (mm) 7 ± 1
Diameter (mm) 50,8 ± 0,2
cc(/cc) 0.2E19~4.0E19
Weerstand (ohm.cm) NVT
Mobiliteit (cm2/vs) ≥1000
EPD(/cm2) ≤5000
Dikte (um) 350 ± 25
TTV(um) <10
TTR(um) <10
buig(um) <15
Verdraaien (um) <15
Oppervlak Kant 1: gepolijst Kant 2: geëtst
Epi-gereed Ja
Verpakking Cassette
