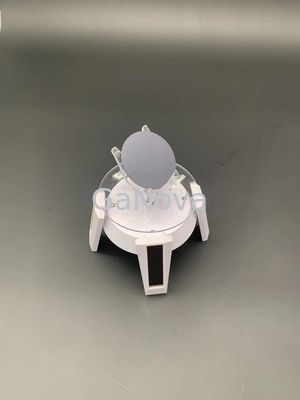

17mm 2inch GaAs Epi Wafeltje Undoped Substraten 50.8mm

17mm 2inch GaAs Epi Wafeltje Undoped Substraten 50.8mm
17mm 2inch GaAs Epi Wafeltje Undoped Substraten 50.8mm

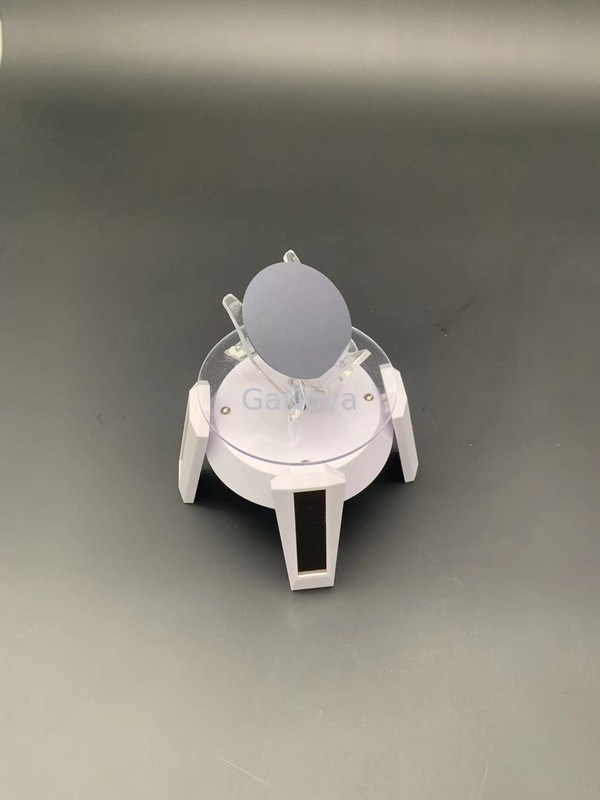

Grote Afbeelding :  17mm 2inch GaAs Epi Wafeltje Undoped Substraten 50.8mm

Productdetails:
Plaats van herkomst: Suzhou China
Merknaam: GaNova
Certificering: UKAS/ISO9001:2015
Modelnummer: JDCD10-001-002
Betalen & Verzenden Algemene voorwaarden:
Verpakking Details: Vacuümverpakking in een klasse 10000 cleanroom-omgeving, in cassettes van 25 stuks of enkele wafelco
Levertijd: 3-4 weekdagen
Betalingscondities: T/T
Levering vermogen: 10000pcs/Month

17mm 2inch GaAs Epi Wafeltje Undoped Substraten 50.8mm

beschrijving
Productnaam: GaAs-Si-wafel De groeimethode: VGF
Soort gedrag: S-C-N Doteermiddel: GaAs-Si
oriëntatie hoek: VAN Oriëntatie: 鎮ㄨ鎵剧殑璧勬簮宸茶鍒犻櫎銆佸凡鏇村悕鎴栨殏鏃朵笉鍙敤銆
Markeren:

17mm GaAs Epi Wafeltje

,

epitaxial wafeltje 50.8mm

,

GaAs Epi Wafeltje 50.8mm

17±1mm VAN Lengte2inch GaAs (100) Undoped Substraten 50.8±0.2mm

Overzicht

De omzettingsefficiency van een hoog rendement zonnecel die paneel op GaAs wordt gebaseerd is tot 40%. Momenteel, worden dergelijke zonnecelle panelen wijd gebruikt in onbemand luchtvoertuig en zonne autotoepassingen.

GaAs de toepassingen behandelen een grote verscheidenheid van transistors voor de industrie die optische vezelmededeling, draadloze netwerken (WLAN) overspannen, mobiele zaktelefoons, blauwe tandmededelingen, satellietcommunicatie, monolithische microgolfgeïntegreerde schakelingen (MMIC) voor 5G, evenals radiofrequentiegeïntegreerde schakelingen (RFIC).

Wafeltje gaAs-Si

De groeimethode

VGF
Gedragstype S-c-n
Additief GaAs-Si
Richtlijn (100) 15°±0.5° van TowardA<111>
Richtlijnhoek
VAN Richtlijn EJ [0-1-1] ±0.5°
VAN Lengte (mm) 17±1
ALS Richtlijn EJ [0-11] ±0.5°
ALS Lengte (mm) 7±1
Diameter (mm) 50.8±0.2
CC (/c.c.) 0.4E18~1E18
Weerstandsvermogen (ohm.cm) N/A
Mobiliteit (cm2/v.s) ≥1000
EPD (/cm2) ≤5000
Dikte (um) 350±20
TTV (um) <10>
TTR (um) <10>
Boog (um) <15>
Afwijking (um) <15>
Oppervlakte Side1: Opgepoetste Side2: Geëtst
Verpakking Cassette of enig

Ongeveer ons

Wij specialiseren ons in de verwerking van een verscheidenheid van materialen in wafeltjes, substraten en aangepast optisch die glas parts.components wijd op elektronika, optica, opto elektronika en veel andere gebieden worden gebruikt. Wij hebben ook nauw met vele binnenlandse en overzee universiteiten, onderzoeksinstellingen samengewerkt en de bedrijven, verlenen aangepaste producten en de diensten voor hun R&D-projecten. Het is onze visie aan het handhaven van een goede verhouding van samenwerking met onze alle klanten door onze goede reputaties.

FAQ

Q: Bent u handelsmaatschappij of fabrikant?
Wij zijn fabriek.
Q: Hoe lang is uw levertijd?
Over het algemeen is het 3-5 dagen als de goederen in voorraad zijn.
of het is 7-10 dagen als de goederen niet in voorraad zijn, is het volgens hoeveelheid.
Q: Verstrekt u steekproeven? is het extra vrij of?
Ja, konden wij de steekproef voor vrije last aanbieden maar betalen niet de kosten van vracht.
Q: Wat is uw betalingsvoorwaarden?
Betalings <> betaling >=5000USD, 80% T/T vooraf, saldo vóór verzending.
