2inch GaAs Epi Wafer GaAs Undoped Substraten VGF

2inch GaAs Epi Wafer GaAs Undoped Substraten VGF
2inch GaAs Epi Wafer GaAs Undoped Substraten VGF

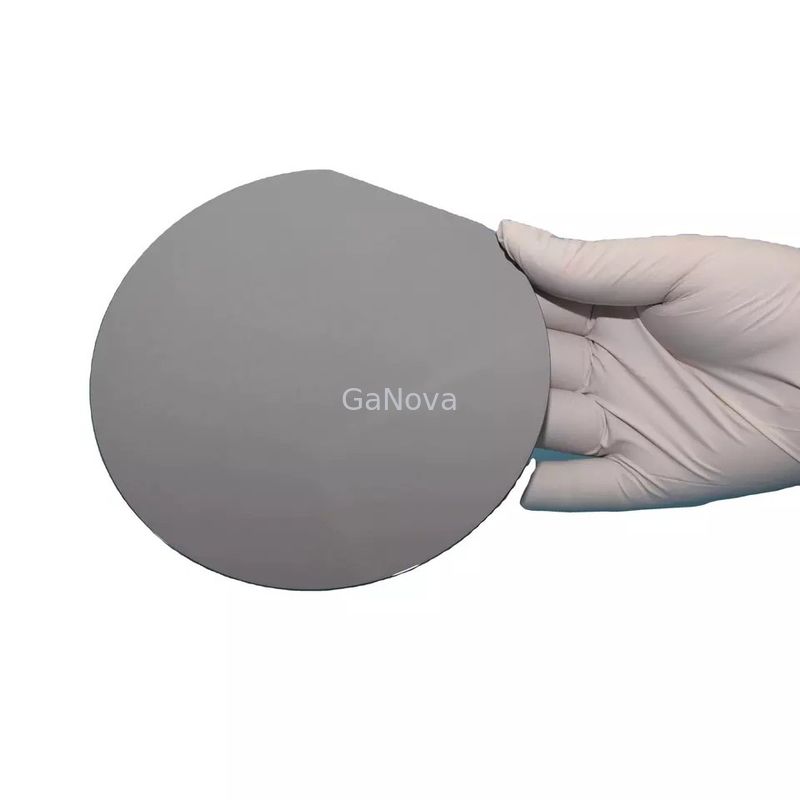

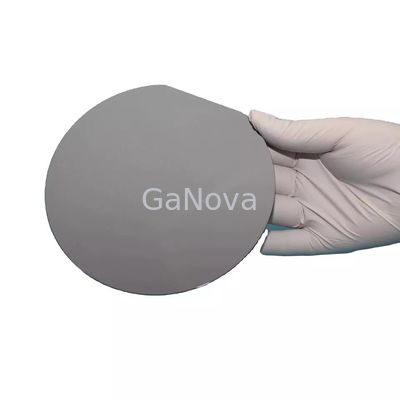

Grote Afbeelding :  2inch GaAs Epi Wafer GaAs Undoped Substraten VGF

Productdetails:
Plaats van herkomst: Suzhou China
Merknaam: GaNova
Certificering: UKAS/ISO9001:2015
Modelnummer: JDCD10-001-001
Betalen & Verzenden Algemene voorwaarden:
Verpakking Details: Vacuümverpakking in een klasse 10000 cleanroom-omgeving, in cassettes van 25 stuks of enkele wafelco
Levertijd: 3-4 weekdagen
Betalingscondities: T/T
Levering vermogen: 10000pcs/Month

2inch GaAs Epi Wafer GaAs Undoped Substraten VGF

beschrijving
De groeimethode: VGF Soort gedrag: S-C-N
Productnaam: GaAs (100) niet-gedoteerde substraten Doteermiddel: GaAs-Si
oriëntatie hoek: VAN Oriëntatie: 鎮ㄨ鎵剧殑璧勬簮宸茶鍒犻櫎銆佸凡鏇村悕鎴栨殏鏃朵笉鍙敤銆
Markeren:

GaAs Epi Wafeltje Undoped Substraten

,

GaAs-Si Wafeltje 2inch

,

2inch GaAs Epi Wafeltje

GaAs-Si Wafer 2inch GaAs (100) Ongedoteerde Substraten EJ[0-1-1]±0.5°



Overzicht

GaAs-toepassingen bestrijken een grote verscheidenheid aan transistors voor de industrie, waaronder optische vezelcommunicatie, draadloze netwerken (WLAN), mobiele handsets, bluetooth-communicatie, satellietcommunicatie, monolithische microgolf geïntegreerde schakelingen (MMIC) voor 5G, evenals geïntegreerde radiofrequentieschakelingen (RFIC ).



GaAs-Si-wafel

Groei methode

VGF
Soort gedrag SCN
Doteermiddel GaAs-Si
oriëntatie (100)15°±0,5° uit richting<111>A
oriëntatie hoek
VAN Oriëntatie EJ[0-1-1]±0,5°
VAN Lengte (mm) 17 ± 1
IF oriëntatie EJ[0-11]±0,5°
ALS Lengte (mm) 7 ± 1
Diameter (mm) 50,8 ± 0,2
cc(/cc) 0.4E18~1E18
Weerstand (ohm.cm) NVT
Mobiliteit (cm2/vs) ≥1000
EPD(/cm2) ≤5000
Dikte (um) 350 ± 20
TTV(um) <10
TTR(um) <10
buig(um) <15
Verdraaien (um) <15
Oppervlak Kant 1: gepolijst Kant 2: geëtst
Verpakking Cassette of single





Over ons

Wij zijn gespecialiseerd in het verwerken van een verscheidenheid aan materialen tot wafers, substraten en op maat gemaakte optische glasonderdelen. Componenten die veel worden gebruikt in elektronica, optica, opto-elektronica en vele andere gebieden.We hebben ook nauw samengewerkt met vele binnenlandse en buitenlandse universiteiten, onderzoeksinstellingen en bedrijven, en bieden op maat gemaakte producten en diensten voor hun R&D-projecten.Het is onze visie om een ​​goede samenwerkingsrelatie met al onze klanten te behouden door onze goede reputatie.



FAQ

Vraag: Bent u een handelsonderneming of fabrikant?
Wij zijn fabriek.
Vraag: Hoe lang is uw levertijd?
Over het algemeen is het 3-5 dagen als de goederen op voorraad zijn.
of het is 7-10 dagen als de goederen niet op voorraad zijn, het is volgens de hoeveelheid.
Vraag: Levert u monsters?is het gratis of extra?
Ja, we kunnen het monster gratis aanbieden, maar betalen geen vrachtkosten.
Vraag: Wat zijn uw betalingsvoorwaarden?
Betaling <=5000USD, 100% vooraf.
Paymen >=5000USD, 80% T/T vooraf, saldo vóór verzending.
