JDCD04-001-007 10x10mm2(010)Sn-gedoteerd vrijstaand Ga2O3 enkelvoudig kristalsubstraat Productkwaliteit enkel polijsten

Certificaat
CHINA Shanghai GaNova Electronic Information Co., Ltd. certificaten
Ik ben online Chatten Nu

JDCD04-001-007 10x10mm2(010)Sn-gedoteerd vrijstaand Ga2O3 enkelvoudig kristalsubstraat Productkwaliteit enkel polijsten

JDCD04-001-007 10x10mm2(010)Sn-gedoteerd vrijstaand Ga2O3 enkelvoudig kristalsubstraat Productkwaliteit enkel polijsten
JDCD04-001-007 10x10mm2(010)Sn-Doped Free-Standing Ga2O3 Single Crystal Substrate Product Grade Single Polishing
JDCD04-001-007 10x10mm2(010)Sn-gedoteerd vrijstaand Ga2O3 enkelvoudig kristalsubstraat Productkwaliteit enkel polijsten JDCD04-001-007 10x10mm2(010)Sn-gedoteerd vrijstaand Ga2O3 enkelvoudig kristalsubstraat Productkwaliteit enkel polijsten

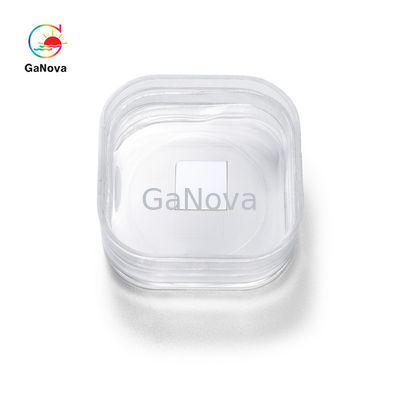

Grote Afbeelding :  JDCD04-001-007 10x10mm2(010)Sn-gedoteerd vrijstaand Ga2O3 enkelvoudig kristalsubstraat Productkwaliteit enkel polijsten

Productdetails:
Plaats van herkomst: Suzhou China
Merknaam: GaNova
Certificering: UKAS/ISO9001:2015
Modelnummer: JDCD04-001-007
Betalen & Verzenden Algemene voorwaarden:
Verpakking Details: Vacuümverpakking in een klasse 10000 cleanroom-omgeving, in cassettes van 6 stuks of enkele wafelcon
Levertijd: 3-4 weekdagen

JDCD04-001-007 10x10mm2(010)Sn-gedoteerd vrijstaand Ga2O3 enkelvoudig kristalsubstraat Productkwaliteit enkel polijsten

beschrijving
Dikte: 0.6~0.8mm Productnaam: Enig Crystal Substrate
Richtlijn: (101) Opgepoetste Oppervlakte: Enige opgepoetste kant
FWHM: <350arcsec> Ra: ≤0.5nm

10x10mm2(010)Sn-gedoopt vrijstaand Ga2O3 monokristallijn substraat Productkwaliteit enkelvoudig polijsten Dikte 0,6~0,8 mm FWHM<350arcsec,Ra≤0,5nm Weerstand 1,53E+18Ω/cm-3 Opto-elektronische apparaten, isolerende lagen van halfgeleidermaterialen en UV-filters



Hoewel op silicium gebaseerde apparaten relatief efficiënte apparaten hebben kunnen produceren, geven de verbeterde eigenschappen van galliumnitride GaN-halfgeleiders het voordeel dat ze veel minder energie aan warmte verliezen.Door de brede bandgap kunnen GaN-apparaten veel hogere temperaturen aan dan silicium, waardoor uw favoriete apparaten in het algemeen een hoger niveau van energie-efficiëntie hebben.



Galliumnitridesubstraat - Onderzoeksniveau
Dimensie 10*15mm 10*10mm
Dikte 0,6 ~ 0,8 mm
oriëntatie (010)
doping sn
Gepolijst oppervlak Enkelzijdig gepolijst
Weerstand/Nd-Na 2.00E+17 1.53E+18
FWHM <350 boogseconden
Ra ≤0.5nm
Pakket Verpakt in een klasse 100 cleanroom-omgeving, onder een stikstofatmosfeer





Over ons

Wij zijn gespecialiseerd in het verwerken van een verscheidenheid aan materialen tot wafers, substraten en op maat gemaakte optische glasonderdelen. Componenten die veel worden gebruikt in elektronica, optica, opto-elektronica en vele andere gebieden.We hebben ook nauw samengewerkt met vele binnenlandse en buitenlandse universiteiten, onderzoeksinstellingen en bedrijven, en bieden op maat gemaakte producten en diensten voor hun R&D-projecten.Het is onze visie om een ​​goede samenwerkingsrelatie met al onze klanten te behouden door onze goede reputatie.





FAQ

Vraag: Bent u een handelsonderneming of fabrikant?
Wij zijn fabriek.
Vraag: Hoe lang is uw levertijd?
Over het algemeen is het 3-5 dagen als de goederen op voorraad zijn.
of het is 7-10 dagen als de goederen niet op voorraad zijn, het is volgens de hoeveelheid.
Vraag: Levert u monsters?is het gratis of extra?
Ja, we kunnen het monster gratis aanbieden, maar betalen geen vrachtkosten.
Vraag: Wat zijn uw betalingsvoorwaarden?
Betaling <=5000USD, 100% vooraf.
Paymen >=5000USD, 80% T/T vooraf, saldo vóór verzending.
