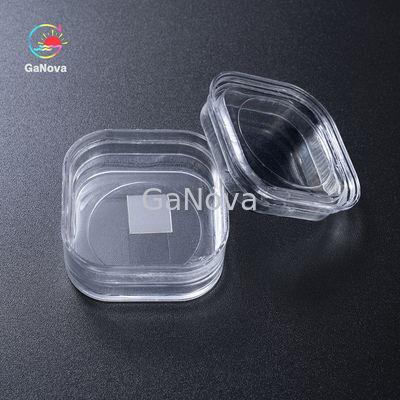

Dikte: 0.6~0.8mm Productnaam: Enig Crystal Substrate
Richtlijn: (201) Opgepoetste Oppervlakte: Enige opgepoetste kant
FWHM: <350arcsec> Ra: ≤0.3nm

10x10mm2 (- 201) Sn-Gesmeerde free-standing van het het enige kristalsubstraat van Ga2O3 het Productrang enige het oppoetsen Dikte 0.6~0.8mm FWHM<350arcsec, de Weerstand van Ra≤0.3 NM<9e18>

Sinds de jaren '90, is het gebruikt algemeen in lichtgevende dioden (leiden). Het galliumnitride verspreidt een blauw die licht voor schijf-leest in blu-Ray wordt gebruikt. Bovendien, wordt het galliumnitride gebruikt in de apparaten van de halfgeleidermacht, rf-componenten, lasers, en photonics. In de toekomst, zullen wij GaN in sensortechnologie zien.

Het substraat van het galliumnitride--Productniveau
Afmetingen 10*15mm 10*10mm
Dikte 0.6~0.8mm
Richtlijn (201)
Het smeren Fe Sn
Opgepoetste oppervlakte Enige opgepoetste kant
Resistivity/Nd-Na / <9e18>
FWHM <350arcsec>
Ra ≤0.3nm
Pakket Verpakt in een klasse 100 schoon ruimtemilieu, onder een stikstofatmosfeer

Ongeveer ons

Wij specialiseren ons in de verwerking van een verscheidenheid van materialen in wafeltjes, substraten en aangepast optisch die glas parts.components wijd op elektronika, optica, opto elektronika en veel andere gebieden worden gebruikt. Wij hebben ook nauw met vele binnenlandse en overzee universiteiten, onderzoeksinstellingen samengewerkt en de bedrijven, verlenen aangepaste producten en de diensten voor hun R&D-projecten. Het is onze visie aan het handhaven van een goede verhouding van samenwerking met onze alle klanten door onze goede reputaties.

FAQ

Q: Bent u handelsmaatschappij of fabrikant?
Wij zijn fabriek.
Q: Hoe lang is uw levertijd?
Over het algemeen is het 3-5 dagen als de goederen in voorraad zijn.
of het is 7-10 dagen als de goederen niet in voorraad zijn, is het volgens hoeveelheid.
Q: Verstrekt u steekproeven? is het extra vrij of?
Ja, konden wij de steekproef voor vrije last aanbieden maar betalen niet de kosten van vracht.
Q: Wat is uw betalingsvoorwaarden?
Betalings <> betaling >=5000USD, 80% T/T vooraf, saldo vóór verzending.
