0.6mm 0.8mm Ga2O3 kiezen Crystal Substrate Single Polishing uit

0.6mm 0.8mm Ga2O3 kiezen Crystal Substrate Single Polishing uit
0.6mm 0.8mm Ga2O3 Single Crystal Substrate Single Polishing
0.6mm 0.8mm Ga2O3 kiezen Crystal Substrate Single Polishing uit 0.6mm 0.8mm Ga2O3 kiezen Crystal Substrate Single Polishing uit

Grote Afbeelding :  0.6mm 0.8mm Ga2O3 kiezen Crystal Substrate Single Polishing uit

Productdetails:
Plaats van herkomst: Suzhou China
Merknaam: GaNova
Certificering: UKAS/ISO9001:2015
Modelnummer: JDCD04-001-001&002
Betalen & Verzenden Algemene voorwaarden:
Verpakking Details: Vacuümverpakking in een klasse 10000 cleanroom-omgeving, in cassettes van 6 stuks of enkele wafelcon
Levertijd: 3-4 weekdagen

0.6mm 0.8mm Ga2O3 kiezen Crystal Substrate Single Polishing uit

beschrijving
Productnaam: Enig Crystal Substrate Richtlijn: (201)
Opgepoetste Oppervlakte: Enige opgepoetste kant FWHM: <350arcsec>
Ra: ≤0.3nm Dikte: 0.6~0.8mm
Markeren:

Ga2O3 kies Crystal Substrate uit

,

Wafeltje 0.6mm van het galliumoxyde

,

0.8mm Enig Crystal Substrate

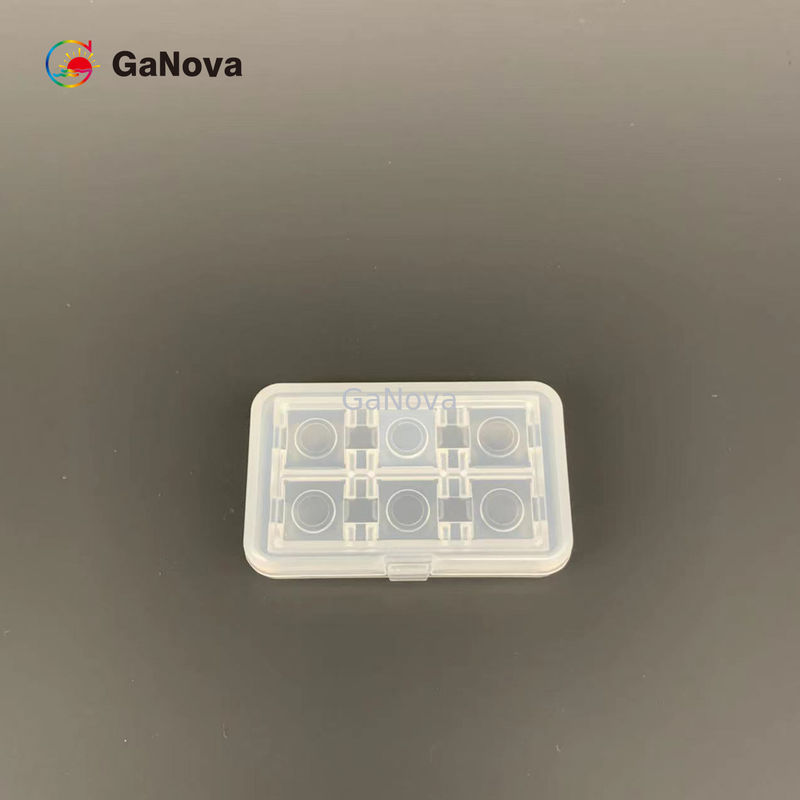

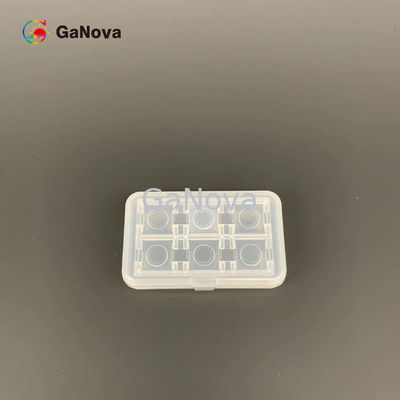

10x10mm2 (- 201) Fe-Gesmeerd free-standing GA2O3 het Productrang van het enig kristalsubstraat enige het oppoetsen Dikte 0.6~0.8mm FWHM<350arcsec, Optoelectronic apparaten van Ra≤0.3 NM, het isoleren lagen halfgeleidermaterialen, en UVfilters

Van het galliumnitride (GaN) het substraat is een single-crystal substraat van uitstekende kwaliteit. Het wordt gemaakt met de originele HVPE-methode en technologie van de wafeltjeverwerking, die oorspronkelijk vele jaren is ontwikkeld. De eigenschappen zijn hoge kristallijne, goede uniformiteit, en superieure oppervlaktekwaliteit.

Het doel van dit overzicht is recente vooruitgang in de groei, de verwerking en de apparatenprestaties van wijdst bestudeerde polymorph samen te vatten, β-GA2 O3. De rol van tekorten en onzuiverheden op het vervoer en de optische eigenschappen van bulk, epitaxial en nanostructuresmateriaal, de moeilijkheid in p-type het smeren en de ontwikkeling van verwerkingstechnieken zoals ets, contactvorming, worden diëlektrica voor poortvorming en passivering besproken.

Het substraat van het galliumnitride--Productniveau
Afmetingen 10*15mm 10*10mm
Dikte 0.6~0.8mm
Richtlijn (201)
Het smeren Fe Sn
Opgepoetste oppervlakte Enige opgepoetste kant
Resistivity/Nd-Na / <9e18>
FWHM <350arcsec>
Ra ≤0.3nm
Pakket Verpakt in een klasse 100 schoon ruimtemilieu, onder een stikstofatmosfeer
