Productdetails:
|
| Oppervlakterichtlijn: | A-vliegtuig (11-20) | Materiaal: | Hoge zuiverheidsal ₂ O ₃ (>99.995%) |
|---|---|---|---|
| Dikte: | 430 ±15μm | R-vliegtuig: | R9 |
| Diameter: | 50.8 ±0.10 | Wafeltjerand: | R-type |
| Markeren: | Sapphire Wafer EPI Ready,led saffier substraat R9,saffier wafer A vliegtuig |
||
Hoge zuiverheid Al2O3>99,995% saffiersubstraat Wafer spiegel gepolijst EPI-gereed

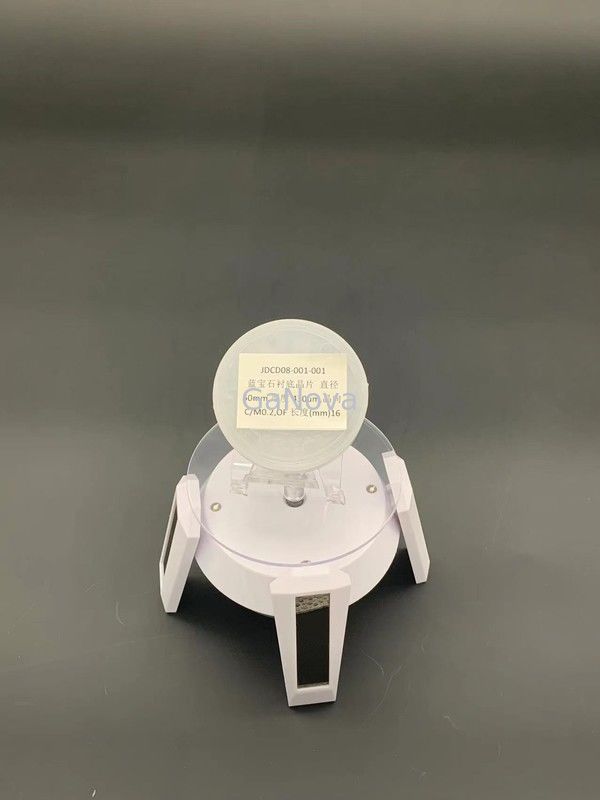

JDCD08-001-001 Diameter 50 mm saffiersubstraatwafeltje, Thk 430 μm, kristaloriëntatie C/M0.2, OF lengte (mm) 16 LED-chip, substraatmateriaal
Saffiersubstraat Saffiersubstraat is superieur raammateriaal voor veel IR-toepassingen van 3 µm tot 5 µm, omdat ze bestand zijn tegen hoge temperaturen, thermische schokken, water- en zanderosie, klein diëlektrisch verlies, uitstekende elektrische isolatie, met belangrijke mechanische en chemische eigenschappen, en krabben.We hebben C-Plane R-Plane Sapphire Substraten.C-plane saffiersubstraten die worden gebruikt voor het ontwikkelen van III-V- en II-VI-verbindingen zoals GaN voor blauwe LED- en laserdiodes.
|
Parameters |
Specificatie | ||
| Eenheid | Doel | Tolerantie | |
| Materiaal | Hoge zuiverheid Al2O3(> 99,995%) | ||
| Diameter | mm | 50.8 | ±0,10 |
| Dikte | μm | 430 | ±15 |
| Oppervlakteoriëntatie | C-vliegtuig(0001) | ||
| -Uit Hoek richting M-as | rang | 0,20 | ±0,10 |
| -Uit Hoek richting A-as | rang | .00 | ±0,10 |
| Vlakke oriëntatie | A-Vliegtuig(11-20) | ||
| -Vlakke offsethoek | rang | 0.0 | ±0,2 |
| Platte lengte | mm | 16.0 | ±1 |
| R-vlak | R9 | ||
| Vooroppervlakruwheid (Ra) | nm | <0,3 | |
| Ruwheid van het achteroppervlak | μm | 0,8 ~ 1,2 μm | |
| Voorkant Kwaliteit | Spiegel gepolijst, klaar voor EPI | ||
| Wafel rand | R-type | ||
| Afschuining amplitude | μm | 80-160 | |
| Inbegrepen hoekradiaal tussen vlakke rand en ronde rand | mm | R=9 | |
| TTV | μm | ≤5 | |
| LTV(5x5mm) | μm | ≤1,5 | |
| Boog | μm | 0~-5 | |
| Verdraaien | μm | ≤10 | |
| Lasermarkering | Als vereiste klant | ||
