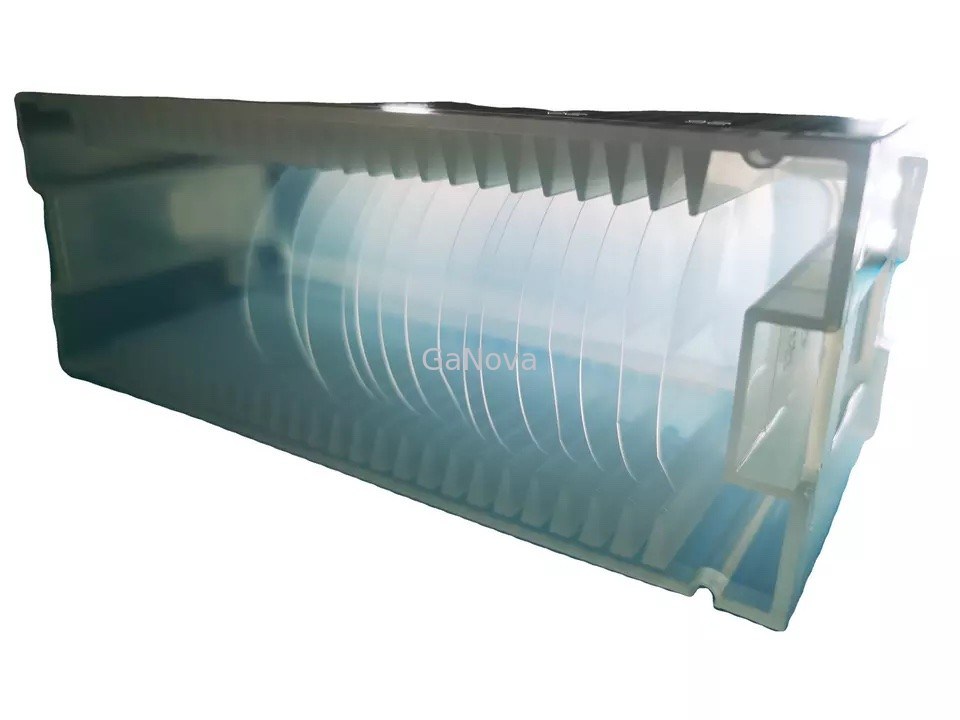

Een vlak oppervlak Oriëntatie Sapphire Wafer Mirror Polished EPI Ready

Een vlak oppervlak Oriëntatie Sapphire Wafer Mirror Polished EPI Ready
Een vlak oppervlak Oriëntatie Sapphire Wafer Mirror Polished EPI Ready

Grote Afbeelding :  Een vlak oppervlak Oriëntatie Sapphire Wafer Mirror Polished EPI Ready

Productdetails:
Modelnummer: JDCD08-001-001
Betalen & Verzenden Algemene voorwaarden:
Verpakking Details: Vacuümverpakking in een klasse 10000 cleanroom-omgeving, in cassettes van 25 stuks of enkele wafelco
Betalingscondities: T/T

Een vlak oppervlak Oriëntatie Sapphire Wafer Mirror Polished EPI Ready

beschrijving
Oppervlakterichtlijn: A-vliegtuig (11-20) Materiaal: Hoge zuiverheidsal ₂ O ₃ (>99.995%)
Dikte: 430 ±15μm R-vliegtuig: R9
Diameter: 50.8 ±0.10 Wafeltjerand: R-type
Markeren:

6 inch saffierwafel

,

saffier 3 inch wafel

,

silicium op saffierwafeltjes

A-Plane (11-20) Oppervlakteoriëntatie Saffier Wafer Vooroppervlak Kwaliteit Spiegel gepolijst, EPI-gereed

JDCD08-001-001 Diameter 50 mm saffiersubstraatwafer, Thk 430 μm, kristaloriëntatie C / M0.2, OF lengte (mm) 16 LED-chip, substraatmateriaal

Geïntegreerde schakelingen

Silicium-op-saffier geïntegreerde schakelingen zijn beschikbaar waarbij een laag siliciumdioxide wordt gevormd over saffiersubstraten.Dit zorgt ervoor dat de diëlektrische laag er bovenop elektriciteit op een efficiënte manier door het circuit kan geleiden.



Parameters

Specificatie
Eenheid Doel Tolerantie
Materiaal Hoge zuiverheid Al2O3(> 99,995%)
Diameter mm 50.8 ±0,10
Dikte μm 430 ±15
Oppervlakteoriëntatie C-vliegtuig(0001)
-Uit Hoek richting M-as rang 0,20 ±0,10
-Uit Hoek richting A-as rang 0.00 ±0,10
Vlakke oriëntatie A-Vliegtuig(11-20)
-Vlakke offsethoek rang 0.0 ±0,2
Platte lengte mm 16.0 ±1
R-vlak R9
Vooroppervlakruwheid (Ra) nm <0,3
Ruwheid van het achteroppervlak μm 0,8 ~ 1,2 μm
Voorkant Kwaliteit Spiegel gepolijst, klaar voor EPI
Wafel rand R-type
Afschuining amplitude μm 80-160
Inbegrepen hoekradiaal tussen vlakke rand en ronde rand mm R=9
TTV μm ≤5
LTV(5x5mm) μm ≤1,5
Boog μm 0~-5
Verdraaien μm ≤10
Lasermarkering   Als vereiste klant
