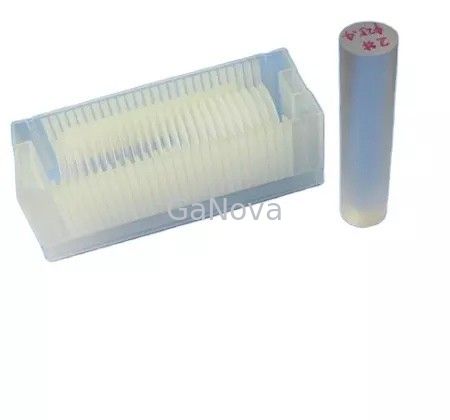

Thk 430um Sapphire Substrate Crystal Orientation C/M0.2

Thk 430um Sapphire Substrate Crystal Orientation C/M0.2
Thk 430um Sapphire Substrate Crystal Orientation C/M0.2

Grote Afbeelding :  Thk 430um Sapphire Substrate Crystal Orientation C/M0.2

Productdetails:
Modelnummer: JDCD08-001-001
Betalen & Verzenden Algemene voorwaarden:
Verpakking Details: Vacuümverpakking in een klasse 10000 cleanroom-omgeving, in cassettes van 25 stuks of enkele wafelco
Betalingscondities: T/T

Thk 430um Sapphire Substrate Crystal Orientation C/M0.2

beschrijving
Oppervlakterichtlijn: A-vliegtuig (11-20) Materiaal: Hoge zuiverheidsal ₂ O ₃ (>99.995%)
Dikte: 430±15μm R-vliegtuig: R9
Diameter: 50.8 ±0.10 Wafeltjerand: R-type
Markeren:

Thk 430um Sapphire Substrate

,

R type halfgeleiderwafeltje

,

Sapphire Substrate-oem

Thk 430μm Sapphire Substrate Wafer Crystal Orientation C/M0.2, VAN Lengte (Mm) 16 LEIDENE Spaander

JDCD08-001-001 diameter 50mm het wafeltje van het Saffiersubstraat, Thk 430μm, kristalrichtlijn C/M0.2, VAN lengte (mm) 16 LEIDENE spaander, substraatmateriaal

In praktische productie, wordt het saffierwafeltje gemaakt door de kristalbar te snijden en dan op te poetsen het malen en. Over het algemeen, wordt het halfgeleiderwafeltje gesneden in een wafeltje door draadknipsel of multi-wire snijmachine.

De saffier is een materiaal van een unieke combinatie fysieke, chemische en optische eigenschappen, die het bestand maken tegen schok op hoge temperatuur, thermische, water en zanderosie, en het krassen. Het is een superieur venstermateriaal voor vele toepassingen van IRL van 3µm tot 5µm. De c-vlakke saffiersubstraten worden wijd gebruikt om IIIV en IIVI samenstellingen zoals GaN voor blauwe leiden en laserdioden te kweken, terwijl de r-Vlakke saffiersubstraten voor het hetero-epitaxial deposito van silicium voor micro-electronische IC-toepassingen worden gebruikt.

Parameters

Specificatie
Eenheid Doel Tolerantie
Materiaal Hoge zuiverheidsal2 O3 (>99.995%)
Diameter mm 50.8 ±0.10
Dikte μm 430 ±15
Oppervlakterichtlijn C-vliegtuig (0001)
- Van Hoek naar m-As graad 0,20 ±0.10
- Van Hoek naar a-As graad 0,00 ±0.10
Vlakke Richtlijn A-vliegtuig (11-20)
- Vlakke Compensatiehoek graad 0,0 ±0.2
Vlakke Lengte mm 16.0 ±1
R-vliegtuig R9
Vooroppervlakteruwheid (Ra) NM <0.3
Achteroppervlakteruwheid μm 0.8~1.2μm
Vooroppervlaktekwaliteit Opgepoetste spiegel, EPI-Klaar
Wafeltjerand R-type
Afkantingsomvang μm 80-160
Inbegrepen hoekradiant tussen vlakke rand en ronde rand mm R=9
TTV μm ≤5
LTV (5x5mm) μm ≤1.5
Boog μm 0~-5
Afwijking μm ≤10
Laserteken Als vereiste klant

Ongeveer ons

Wij specialiseren ons in de verwerking van een verscheidenheid van materialen in wafeltjes, substraten en aangepast optisch die glas parts.components wijd op elektronika, optica, opto elektronika en veel andere gebieden worden gebruikt. Wij hebben ook nauw met vele binnenlandse en overzee universiteiten, onderzoeksinstellingen samengewerkt en de bedrijven, verlenen aangepaste producten en de diensten voor hun R&D-projecten. Het is onze visie aan het handhaven van een goede verhouding van samenwerking met onze alle klanten door onze goede reputaties.

FAQ

Q: Bent u handelsmaatschappij of fabrikant?
Wij zijn fabriek.
Q: Hoe lang is uw levertijd?
Over het algemeen is het 3-5 dagen als de goederen in voorraad zijn.
of het is 7-10 dagen als de goederen niet in voorraad zijn, is het volgens hoeveelheid.
Q: Verstrekt u steekproeven? is het extra vrij of?
Ja, konden wij de steekproef voor vrije last aanbieden maar betalen niet de kosten van vracht.
Q: Wat is uw betalingsvoorwaarden?
Betalings <> betaling >=5000USD, 80% T/T vooraf, saldo vóór verzending.
