50mm Sapphire Wafer R9 het Spiegel Opgepoetste EPI Klaar Type van Wafeltjerand R

Certificaat
CHINA Shanghai GaNova Electronic Information Co., Ltd. certificaten
Ik ben online Chatten Nu

50mm Sapphire Wafer R9 het Spiegel Opgepoetste EPI Klaar Type van Wafeltjerand R

50mm Sapphire Wafer R9 het Spiegel Opgepoetste EPI Klaar Type van Wafeltjerand R
50mm Sapphire Wafer R9 het Spiegel Opgepoetste EPI Klaar Type van Wafeltjerand R

Grote Afbeelding :  50mm Sapphire Wafer R9 het Spiegel Opgepoetste EPI Klaar Type van Wafeltjerand R

Productdetails:
Modelnummer: JDCD08-001-001
Betalen & Verzenden Algemene voorwaarden:

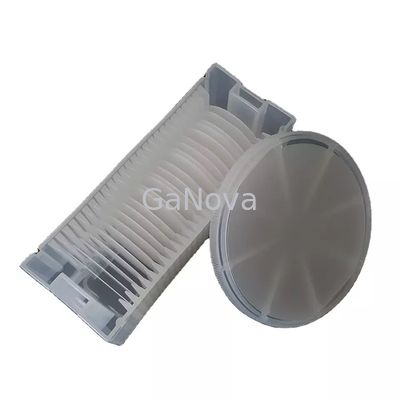

Verpakking Details: Vacuümverpakking in een klasse 10000 cleanroom-omgeving, in cassettes van 25 stuks of enkele wafelco
Betalingscondities: T/T

50mm Sapphire Wafer R9 het Spiegel Opgepoetste EPI Klaar Type van Wafeltjerand R

beschrijving
Diameter: 50.8 ±0.10 Oppervlakterichtlijn: A-vliegtuig (11-20)
Laserteken: Als vereiste klant Wafeltjerand: R-type
Materiaal: Hoge zuiverheidsal ₂ O ₃ (>99.995%) Dikte: 430 ±15μm
Markeren:

50mm Sapphire Wafer

,

Spiegel Opgepoetst EPI Klaar Wafeltje

,

Sapphire Wafer R9

Hoge Zuiverheidsal2O3>99.995%R9deSpiegelpoetstehet EPI-Klaarr-TypevanWafeltjerand op

JDCD08-001-001 diameter 50mm het wafeltje van het Saffiersubstraat, Thk 430μm, kristalrichtlijn C/M0.2, VAN lengte (mm) 16 LEIDENE spaander, substraatmateriaal

Hoge prestaties van Silicium (Si) en Germanium (Duitsland) - de gebaseerde apparaten kunnen door Sapphire Substrate mogelijk worden gemaakt, die chipsets in prestaties zeer snel toestaan te zijn. De aanwezigheid van Si en Duitsland verzekert hoge elektronenmobiliteit en lage tweelingtekortdichtheid in chipsets. De elektronenmobiliteit in de SiGe-apparaten is hoger dan in het geval van Si-apparaten.

Parameters

Specificatie
Eenheid Doel Tolerantie
Materiaal Hoge zuiverheidsal2 O3 (>99.995%)
Diameter mm 50.8 ±0.10
Dikte μm 430 ±15
Oppervlakterichtlijn C-vliegtuig (0001)
- Van Hoek naar m-As graad 0,20 ±0.10
- Van Hoek naar a-As graad 0,00 ±0.10
Vlakke Richtlijn A-vliegtuig (11-20)
- Vlakke Compensatiehoek graad 0,0 ±0.2
Vlakke Lengte mm 16.0 ±1
R-vliegtuig R9
Vooroppervlakteruwheid (Ra) NM <0.3
Achteroppervlakteruwheid μm 0.8~1.2μm
Vooroppervlaktekwaliteit Opgepoetste spiegel, EPI-Klaar
Wafeltjerand R-type
Afkantingsomvang μm 80-160
Inbegrepen hoekradiant tussen vlakke rand en ronde rand mm R=9
TTV μm ≤5
LTV (5x5mm) μm ≤1.5
Boog μm 0~-5
Afwijking μm ≤10
Laserteken Als vereiste klant

Ongeveer ons

Wij specialiseren ons in de verwerking van een verscheidenheid van materialen in wafeltjes, substraten en aangepast optisch die glas parts.components wijd op elektronika, optica, opto elektronika en veel andere gebieden worden gebruikt. Wij hebben ook nauw met vele binnenlandse en overzee universiteiten, onderzoeksinstellingen samengewerkt en de bedrijven, verlenen aangepaste producten en de diensten voor hun R&D-projecten. Het is onze visie aan het handhaven van een goede verhouding van samenwerking met onze alle klanten door onze goede reputaties.

FAQ

Q: Bent u handelsmaatschappij of fabrikant?
Wij zijn fabriek.
Q: Hoe lang is uw levertijd?
Over het algemeen is het 3-5 dagen als de goederen in voorraad zijn.
of het is 7-10 dagen als de goederen niet in voorraad zijn, is het volgens hoeveelheid.
Q: Verstrekt u steekproeven? is het extra vrij of?
Ja, konden wij de steekproef voor vrije last aanbieden maar betalen niet de kosten van vracht.
Q: Wat is uw betalingsvoorwaarden?
Betalings <> betaling >=5000USD, 80% T/T vooraf, saldo vóór verzending.
