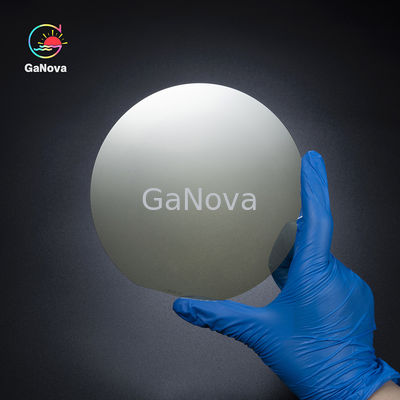

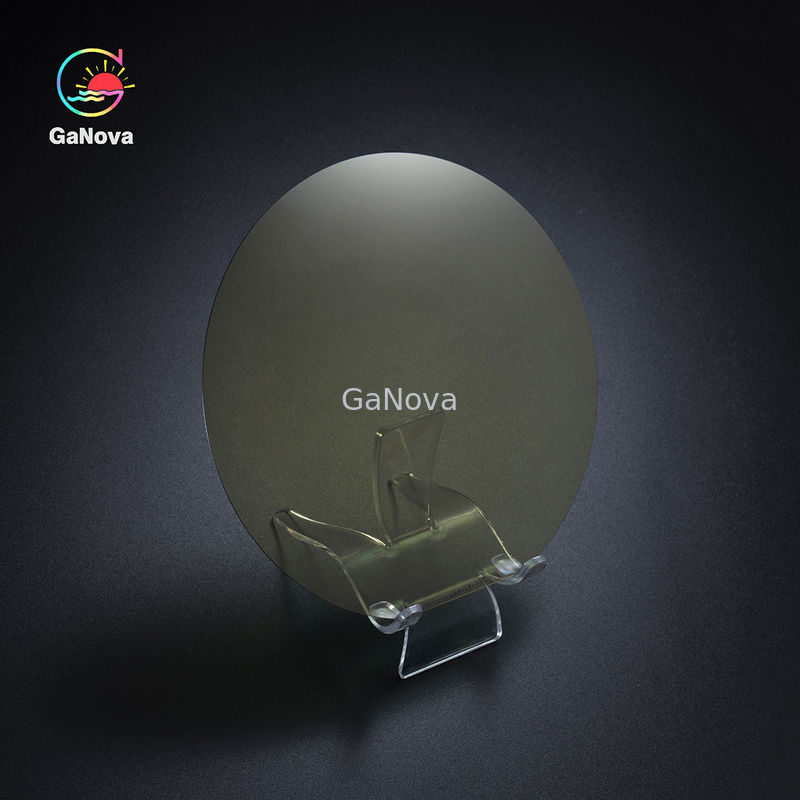

Blauwe LED GaN op Silicon Wafer Blauwe Laser GaN Epitaxiale Wafer

Blauwe LED GaN op Silicon Wafer Blauwe Laser GaN Epitaxiale Wafer
Blue LED GaN On Silicon Wafer Blue Laser GaN Epitaxial Wafer
Blauwe LED GaN op Silicon Wafer Blauwe Laser GaN Epitaxiale Wafer Blauwe LED GaN op Silicon Wafer Blauwe Laser GaN Epitaxiale Wafer Blauwe LED GaN op Silicon Wafer Blauwe Laser GaN Epitaxiale Wafer

Grote Afbeelding :  Blauwe LED GaN op Silicon Wafer Blauwe Laser GaN Epitaxiale Wafer

Productdetails:
Plaats van herkomst: China
Merknaam: Ganova
Modelnummer: JDWY03-002-013
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 5
Verpakking Details: Verpakt in een klasse 100 schoon ruimtemilieu, in 25PCS-container, onder een stikstofatmosfeer
Betalingscondities: T/T

Blauwe LED GaN op Silicon Wafer Blauwe Laser GaN Epitaxiale Wafer

beschrijving
Afmeting: 2 -4 inch
Markeren:

Epitaxiale wafers met siliciumgassen

,

HEMT-epitaxiale wafer

,

4 inch sic epitaxiale wafer

Inleiding tot GaN op Silicon HEMT Epi wafer


Een HEMT-epitaxiale wafer met silicium-gebaseerde galliumnitride is een epitaxiale wafer met een transistor met hoge elektronmobiliteit (HEMT) op basis van galliumnitride (GaN).De structuur omvat voornamelijk de barrière van AlGaNDeze structuur maakt het mogelijk dat galliumnitride HEMT's een hoge elektronenmobiliteit en verzadigingselektronen snelheid hebben.met een vermogen van meer dan 50 W,.
Structurele kenmerken
AlGaN/GaN Heterojunction: Galliumnitride HEMT is gebaseerd op AlGaN/GaN heterojunction, die een hoog elektronen mobiliteit tweedimensionale elektron gas (2DEG) kanaal vormt door de heterojunction.
Type uitputting en type versterking: Galliumnitride HEMT-epitaxiale wafers zijn onderverdeeld in type uitputting (D-modus) en type versterking (E-modus).Het gebruik van een elektrisch apparaat met een elektrisch vermogen van meer dan 10 kW, terwijl een verbeterd type speciale processen vereist om te bereiken.
Epitaxiaal groeiproces: Epitaxiale groei omvat AlN nucleatielaag, stress relaxatie bufferlaag, GaN kanaallaag, AlGaN barrièrelaag en GaN cap laag.
productieproces
Epitaxiale groei: het groeien van een of meer lagen van galliumnitride dunne films op een silicium substraat om hoogwaardige epitaxiale wafers te vormen.
Passivatie- en cap-laag: SiN-passivatielaag en u-GaN-caplaag worden meestal gebruikt op galliumnitride-epitaxiale wafers om de oppervlaktekwaliteit te verbeteren en de epitaxiale wafers te beschermen.
toepassing gebied
Hoogfrequente toepassingen: vanwege de hoge elektronenmobiliteit en verzadigingselektronen snelheid van galliumnitride materialen,Galliumnitride HEMT's zijn geschikt voor hoogfrequente toepassingen zoals 5G-communicatie, radar en satellietcommunicatie.
Hoogspanningstoepassingen: HEMT's met galliumnitride presteren goed in hoogspannings- en hoogspanningstoepassingen, geschikt voor gebieden zoals elektrische voertuigen, zonne-omvormers en industriële stroomvoorzieningen.


Productspecificaties



2-4 inch blauw-LED GaN op silicium

Artikel 1

Si ((111) substraten ((1500μm)

AIN AlGaN-buffer GaN zonder doping N-GaN MQW (7 paren) P-AlGaN P-GaN

P++GaN



InGaN-QW GaN-QB
Afmeting 2 inch / 4 inch
Dikte 330 nm 600 nm 800 nm 2800 nm 3 nm 5 nm 30 nm 60 nm 20 nm
Samenstelling Al% / ingedeeld / / / / 15% / /
In % / / / / 15% / / / /
Doping [Si] / / / 8.0E+18 / 2.0E+17 / / /
[Mg] / / / / / / 1.0E+20 3.0E+19 2.0E+20
Langeur d'onde laser 455 ± 10 nm
Substraatstructuur 20nmP++GaN/60nmP-GaN/30nmP-AlGaN/5nmGaN-QB/3nmInGaN-QW/2800nmN-GaN/800nmUndoped GaN/600nmAlGaN buffer/330nmAIN/Si(111)substraten(1500μm
Pakket Verpakt in een schoonruimte van klasse 100, in een container van 25 stuks, onder stikstofatmosfeer
















































Over ons

Wij zijn gespecialiseerd in het verwerken van een verscheidenheid aan materialen tot wafers, substraten en op maat gemaakte optische glasonderdelen.We hebben ook nauw samengewerkt met veel binnenlandse en buitenlandse universiteiten., onderzoeksinstellingen en bedrijven, bieden gepersonaliseerde producten en diensten voor hun O&O-projecten.Het is onze visie om een goede relatie van samenwerking met al onze klanten door onze goede reputatie te handhaven.



Blauwe LED GaN op Silicon Wafer Blauwe Laser GaN Epitaxiale Wafer 0Blauwe LED GaN op Silicon Wafer Blauwe Laser GaN Epitaxiale Wafer 1






Veelgestelde vragen

Q: Bent u een handelsonderneming of een fabrikant?
We zijn een fabriek.
V: Hoe lang is uw levertijd?
Over het algemeen is het 3-5 dagen als de goederen op voorraad zijn.
of het is 7-10 dagen als de goederen niet op voorraad zijn, het is afhankelijk van de hoeveelheid.
K: Levert u monsters? Is het gratis of extra?
Ja, we kunnen het monster gratis aanbieden, maar betalen niet de vrachtkosten.
Wat zijn uw betalingsvoorwaarden?
Betaling <= 5000 USD, 100% vooraf.
Betaler >=5000USD, 80% T/T vooraf, saldo vóór verzending.
