Productdetails:
|
| Productnaam: | Sic Epitaxial Wafeltje | Diameter: | 150.0mm +0mm/-0.2mm |
|---|---|---|---|
| Oppervlakterichtlijn: | Off-Axis: 4°toward <11-20>±0.5 ° | Primaire Vlakke Lengte: | 47.5mm ± 1.5mm |
| Secundaire Vlakke Lengte: | Geen Secundaire Vlakte | Primaire Vlakke Richtlijn: | Parallelle to<11-20>±1° |
| Orthogonal Misorientation: | ±5.0° | Randuitsluiting: | 3mm |
| Markeren: | 4H sic Epitaxial Wafeltje,Sic wafeltje 49mm,Sic Epitaxial Wafeltjep-mos Rang |
||

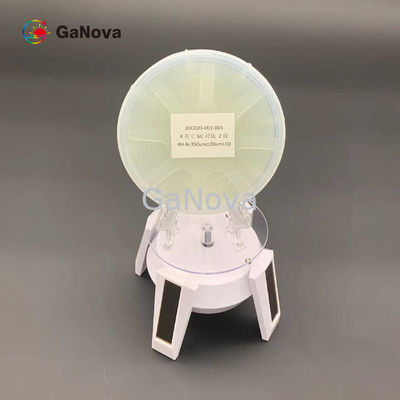

JDCD03-001-003
Overzicht
Een sic wafeltje is een halfgeleidermateriaal dat uitstekende elektrische en thermische eigenschappen heeft. Het is een krachtige halfgeleider die voor een grote verscheidenheid van toepassingen ideaal is. Naast zijn hoge thermische weerstand, kenmerkt het ook zeer op hoog niveau van hardheid.
|
Bezit |
P-MOS Rang | P-SBD Rang | D Rang |
| Crystal Form | 4H | ||
| Polytype | Toegelaten niets | Area≤5% | |
| (MPD) a | ≤0.2 /cm2 | ≤0.5 /cm2 | ≤5 /cm2 |
| Hexuitdraaiplaten | Toegelaten niets | Area≤5% | |
| Hexagonale Polycrystal | Toegelaten niets | ||
| Opneming a | Area≤0.05% | Area≤0.05% | N/A |
| Weerstandsvermogen | 0.015Ω•cm-0.025Ω•cm | 0.015Ω•cm-0.025Ω•cm | 0.014Ω•cm-0.028Ω•cm |
| (EPD) a | ≤4000/cm2 | ≤8000/cm2 | N/A |
| (TED) a | ≤3000/cm2 | ≤6000/cm2 | N/A |
| (BPD) a | ≤1000/cm2 | ≤2000/cm2 | N/A |
| (TSD) a | ≤600/cm2 | ≤1000/cm2 | N/A |
| Het stapelen van Fout | ≤0.5% Gebied | ≤1% Gebied | N/A |
|
De Verontreiniging van het oppervlaktemetaal |
(Al, Cr, Fe, Ni, Cu, Zn, Pb, Na, K, Ti, Ca, V, Mn) ≤1E11 cm-2 |
||
| Diameter | 150,0 mm +0mm/-0.2mm | ||
| Oppervlakterichtlijn | Off-Axis: 4°toward <11-20>±0.5 ° | ||
| Primaire Vlakke Lengte | 47,5 mm ± 1,5 mm | ||
| Secundaire Vlakke Lengte | Geen Secundaire Vlakte | ||
| Primaire Vlakke Richtlijn | Parallelle to±1°<11-20> | ||
| Secundaire Vlakke Richtlijn | N/A | ||
| Orthogonal Misorientation | ±5.0° | ||
| De oppervlakte eindigt | C-gezicht: Optisch Pools, Si-Gezicht: CMP | ||
| Wafeltjerand | Beveling | ||
|
Oppervlakteruwheid (10μm×10μm) |
Si-Gezicht Ra≤0.20 NM; C Gezicht Ra≤0.50 NM | ||
| Dikte a | 350.0μm± 25,0 μm | ||
| LTV (10mm×10mm) a | ≤2μm | ≤3μm | |
| (TTV) a | ≤6μm | ≤10μm | |
| (BOOG) a | ≤15μm | ≤25μm | ≤40μm |
| (Afwijking) a | ≤25μm | ≤40μm | ≤60μm |
| Spaanders/Paragrafen | Niets Toegelaten Breedte ≥0.5mm en Diepte | Qty.2≤1.0 mm Breedte en Diepte | |
|
Krast a (Si-Gezicht, CS8520) |
≤5 en Cumulatieve Length≤0.5×Wafer-Diameter |
≤5 en Cumulatieve Length≤1.5×Wafer Diameter |
|
| TUA (2mm*2mm) | ≥98% | ≥95% | N/A |
| Barsten | Toegelaten niets | ||
| Verontreiniging | Toegelaten niets | ||
| Bezit | P-MOS Rang | P-SBD Rang | D Rang |
| Randuitsluiting | 3mm | ||
Opmerking: 3mm de randuitsluiting wordt gebruikt voor de punten duidelijk met a.
