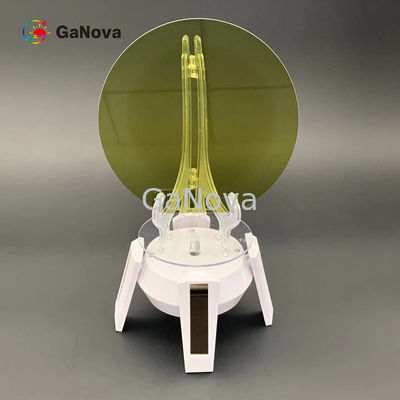

2 inch GaN op Silicon Blue LD Epi wafer GaN blauwe laser op silicium

2 inch GaN op Silicon Blue LD Epi wafer GaN blauwe laser op silicium
2 inch GaN op Silicon Blue LD Epi wafer GaN blauwe laser op silicium 2 inch GaN op Silicon Blue LD Epi wafer GaN blauwe laser op silicium

Grote Afbeelding :  2 inch GaN op Silicon Blue LD Epi wafer GaN blauwe laser op silicium

Productdetails:
Plaats van herkomst: China
Merknaam: Ganova
Modelnummer: JDWY03-002-013
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 5
Verpakking Details: Verpakt in een klasse 100 schoon ruimtemilieu, in 25PCS-container, onder een stikstofatmosfeer
Betalingscondities: T/T

2 inch GaN op Silicon Blue LD Epi wafer GaN blauwe laser op silicium

beschrijving
Afmeting: 2 inch.
Markeren:

2 inch sic epitaxiale wafer

,

2 inch SIC epi wafer

,

2 inch SIC epi wafers

Inleiding tot GaN op Silicon HEMT Epi wafer
Een HEMT-epitaxiale wafer met silicium-gebaseerde galliumnitride is een epitaxiale wafer met een transistor met hoge elektronmobiliteit (HEMT) op basis van galliumnitride (GaN).De structuur omvat voornamelijk de barrière van AlGaNDeze structuur maakt het mogelijk dat galliumnitride HEMT's een hoge elektronenmobiliteit en verzadigingselektronen snelheid hebben.met een vermogen van meer dan 50 W,.
Structurele kenmerken
AlGaN/GaN Heterojunction: Galliumnitride HEMT is gebaseerd op AlGaN/GaN heterojunction, die een hoog elektronen mobiliteit tweedimensionale elektron gas (2DEG) kanaal vormt door de heterojunction.
Type uitputting en type versterking: Galliumnitride HEMT-epitaxiale wafers zijn onderverdeeld in type uitputting (D-modus) en type versterking (E-modus).Het gebruik van een elektrisch apparaat met een elektrisch vermogen van meer dan 10 kW, terwijl een verbeterd type speciale processen vereist om te bereiken.
Epitaxiaal groeiproces: Epitaxiale groei omvat AlN nucleatielaag, stress relaxatie bufferlaag, GaN kanaallaag, AlGaN barrièrelaag en GaN cap laag.
productieproces
Epitaxiale groei: het groeien van een of meer lagen van galliumnitride dunne films op een silicium substraat om hoogwaardige epitaxiale wafers te vormen.
Passivatie- en cap-laag: SiN-passivatielaag en u-GaN-caplaag worden meestal gebruikt op galliumnitride-epitaxiale wafers om de oppervlaktekwaliteit te verbeteren en de epitaxiale wafers te beschermen.
toepassing gebied
Hoogfrequente toepassingen: vanwege de hoge elektronenmobiliteit en verzadigingselektronen snelheid van galliumnitride materialen,Galliumnitride HEMT's zijn geschikt voor hoogfrequente toepassingen zoals 5G-communicatie, radar en satellietcommunicatie.
Hoogspanningstoepassingen: HEMT's met galliumnitride presteren goed in hoogspannings- en hoogspanningstoepassingen, geschikt voor gebieden zoals elektrische voertuigen, zonne-omvormers en industriële stroomvoorzieningen.


Productspecificaties



2 inch GaN blauwe laser op silicium

Artikel 1

Si ((111) -substraten

Al(Ga)N buffer UGAN nGaN AlGaN InGaN

MQW

(1-3 paren)

InGaN AlGaN pGaN Contactlaag
InGaN-QW GaN-QB
Afmeting 2 inch
Dikte 1000 nm 1300-1500 nm 1300-1500 nm 1200-1500 nm 70-150 nm ~ 2,5 nm ~ 15 nm 70-150 nm 400-600 nm / 10 nm
Samenstelling Al% / / / 5 tot 8 / / / / 5 tot 8 / /
In % / / /   2-8 ~ 15 / 2-8 / / /
Doping [Si] / / 5.0E+18 2.0E+18 2.0E+18 / / / / / /
[Mg] / / / / / / / / 2.0E+19 2.0E+19 /
Langeur d'onde laser 455 ± 5 nm
Substraatstructuur 10nmConnect laag/pGaN/400-600nmAlGaN/70-150nmInGaN/~15nmGaN-QB/~2.5nmInGaN-QW/70-150nmInGaN/1200-1500nmAlGaN/1300-1500nmnGaN/1300-1500nmuGaN/1000nmAlGaN buffer/Si111)

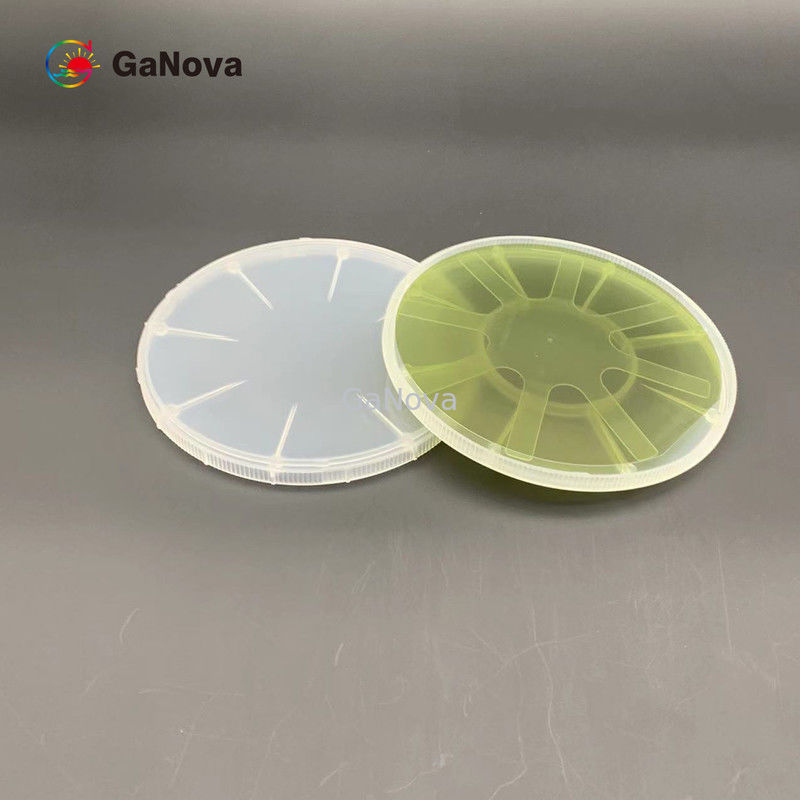

Pakket Verpakt in een schoonruimte van klasse 100, in een container van 25 stuks, onder stikstofatmosfeer
















































Over ons

Wij zijn gespecialiseerd in het verwerken van een verscheidenheid aan materialen tot wafers, substraten en op maat gemaakte optische glasonderdelen.We hebben ook nauw samengewerkt met veel binnenlandse en buitenlandse universiteiten., onderzoeksinstellingen en bedrijven, bieden gepersonaliseerde producten en diensten voor hun O&O-projecten.Het is onze visie om een goede relatie van samenwerking met al onze klanten door onze goede reputatie te handhaven.



2 inch GaN op Silicon Blue LD Epi wafer GaN blauwe laser op silicium 02 inch GaN op Silicon Blue LD Epi wafer GaN blauwe laser op silicium 1






Veelgestelde vragen

Q: Bent u een handelsonderneming of een fabrikant?
We zijn een fabriek.
V: Hoe lang is uw levertijd?
Over het algemeen is het 3-5 dagen als de goederen op voorraad zijn.
of het is 7-10 dagen als de goederen niet op voorraad zijn, het is afhankelijk van de hoeveelheid.
K: Levert u monsters? Is het gratis of extra?
Ja, we kunnen het monster gratis aanbieden, maar betalen niet de vrachtkosten.
Wat zijn uw betalingsvoorwaarden?
Betaling <= 5000 USD, 100% vooraf.
Betaler >=5000USD, 80% T/T vooraf, saldo vóór verzending.
