GaN violette laser op silicium 2 inch GaN op silicium HEMT Epi wafer UV LD Epi wafer

GaN violette laser op silicium 2 inch GaN op silicium HEMT Epi wafer UV LD Epi wafer
GaN violet laser on silicon 2 inch GaN on Silicon HEMT Epi wafer  UV LD Epi wafer
GaN violette laser op silicium 2 inch GaN op silicium HEMT Epi wafer UV LD Epi wafer GaN violette laser op silicium 2 inch GaN op silicium HEMT Epi wafer UV LD Epi wafer GaN violette laser op silicium 2 inch GaN op silicium HEMT Epi wafer UV LD Epi wafer

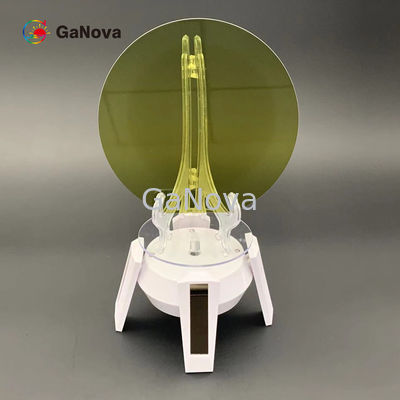

Grote Afbeelding :  GaN violette laser op silicium 2 inch GaN op silicium HEMT Epi wafer UV LD Epi wafer

Productdetails:
Merknaam: Ganova
Modelnummer: JDWY03-002-012
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 5
Verpakking Details: Verpakt in een klasse 100 schoon ruimtemilieu, in 25PCS-container, onder een stikstofatmosfeer
Betalingscondities: T/T

GaN violette laser op silicium 2 inch GaN op silicium HEMT Epi wafer UV LD Epi wafer

beschrijving
Afmetingen: 2 inch. IQE: onbekend
interne Verlies: onbekend Longueur d'onde laser: 405-420 nm
Levensduur10 seconden@CW, >10 uur@impulsmodus: 10 seconden@CW, >10 uur@pulsmodus
Markeren:

2 inch sic epitaxiale wafer

,

2 inch SIC epi wafer

,

2 inch SIC epi wafers

Inleiding tot GaN op Silicon HEMT Epi wafer
Een HEMT-epitaxiale wafer met silicium-gebaseerde galliumnitride is een epitaxiale wafer met een transistor met hoge elektronmobiliteit (HEMT) op basis van galliumnitride (GaN).De structuur omvat voornamelijk de barrière van AlGaNDeze structuur maakt het mogelijk dat galliumnitride HEMT's een hoge elektronenmobiliteit en verzadigingselektronen snelheid hebben.met een vermogen van meer dan 50 W,.
Structurele kenmerken
AlGaN/GaN Heterojunction: Galliumnitride HEMT is gebaseerd op AlGaN/GaN heterojunction, die een hoog elektronen mobiliteit tweedimensionale elektron gas (2DEG) kanaal vormt door de heterojunction.
Type uitputting en type versterking: Galliumnitride HEMT-epitaxiale wafers zijn onderverdeeld in type uitputting (D-modus) en type versterking (E-modus).Het gebruik van een elektrisch apparaat met een elektrisch vermogen van meer dan 10 kW, terwijl een verbeterd type speciale processen vereist om te bereiken.
Epitaxiaal groeiproces: Epitaxiale groei omvat AlN nucleatielaag, stress relaxatie bufferlaag, GaN kanaallaag, AlGaN barrièrelaag en GaN cap laag.
productieproces
Epitaxiale groei: het groeien van een of meer lagen van galliumnitride dunne films op een silicium substraat om hoogwaardige epitaxiale wafers te vormen.
Passivatie- en cap-laag: SiN-passivatielaag en u-GaN-caplaag worden meestal gebruikt op galliumnitride-epitaxiale wafers om de oppervlaktekwaliteit te verbeteren en de epitaxiale wafers te beschermen.
toepassing gebied
Hoogfrequente toepassingen: vanwege de hoge elektronenmobiliteit en verzadigingselektronen snelheid van galliumnitride materialen,Galliumnitride HEMT's zijn geschikt voor hoogfrequente toepassingen zoals 5G-communicatie, radar en satellietcommunicatie.
Hoogspanningstoepassingen: HEMT's met galliumnitride presteren goed in hoogspannings- en hoogspanningstoepassingen, geschikt voor gebieden zoals elektrische voertuigen, zonne-omvormers en industriële stroomvoorzieningen.






Productspecificaties


2 inch GaN violette laser op silicium.

Artikel 1

Si ((111) -substraten

nGaN AlGaN InGaN MQW InGaN AlGaN pGaN Contactlaag
InGaN-QW GaN-QB
Afmetingen 2 inch
Dikte 1000-1050 nm 1000-1020 nm 70-150 nm ~ 2,5 nm ~ 15 nm 70-150 nm 200-500 nm / 10 nm
Samenstelling Al% / 3 tot 10 / / / / 3 tot 10 / /
In % / / 2-8 ~ 10 / 2-8 / / /
Doping [Si] 5.0E+8 2.0E+18 3.0E+18 / / / / / /
[Mg] / / / / / / 2.0E+19 2.0E+19 /
IQE Onbekend
interne Verlies Onbekend
Langeur d'onde laser 405-420 nm
Levensduur 10 seconden@CW, >10 uur@pulsmodus
Substraatstructuur 10nmnConnect laag/pGaN/200-500nmAlGaN/70-150nmInGaN/~15nmGaN-QB/~2.5nmInGaN-QW/70-150nmInGaN/1000-1020nmAlGaN/1000-1050nmnGaN/Si(111)substraten
Optische piekvermogen: 30 mW@impulsmodus
Pakket Verpakt in een schoonruimte van klasse 100, in een container van 25 stuks, onder stikstofatmosfeer
