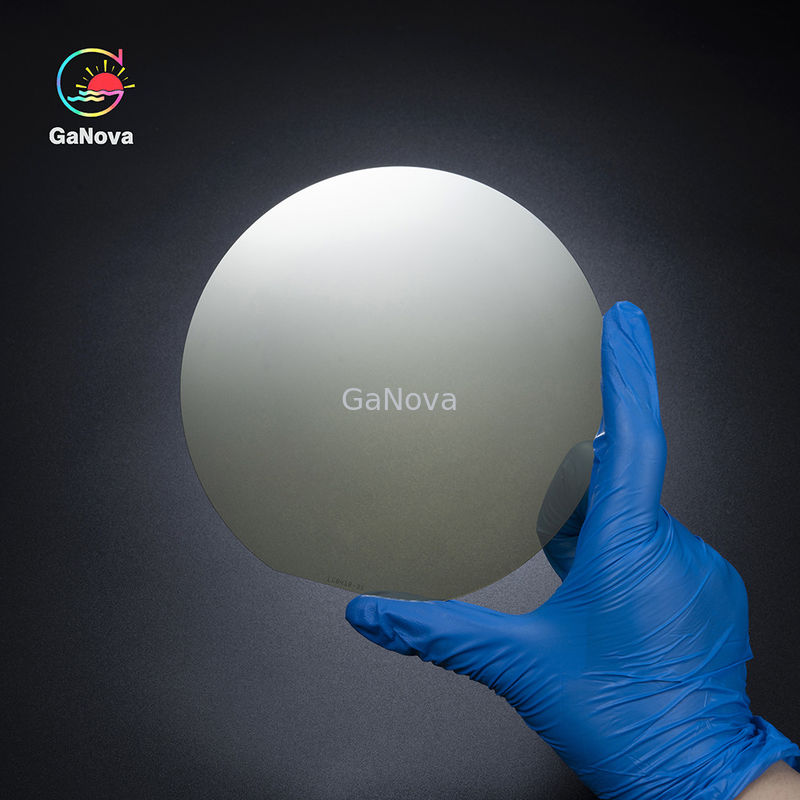

2 inch GaN op Silicon HEMT Epi wafer voor Power-apparaat

2 inch GaN op Silicon HEMT Epi wafer voor Power-apparaat
2 Inch GaN On Silicon HEMT Epi Wafer For Power Device
2 inch GaN op Silicon HEMT Epi wafer voor Power-apparaat 2 inch GaN op Silicon HEMT Epi wafer voor Power-apparaat

Grote Afbeelding :  2 inch GaN op Silicon HEMT Epi wafer voor Power-apparaat

Productdetails:
Plaats van herkomst: China
Merknaam: Ganova
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 5
Verpakking Details: Verpakt in een klasse 100 schoon ruimtemilieu, in 25PCS-container, onder een stikstofatmosfeer
Betalingscondities: T/T
Levering vermogen: 10000pcs/months

2 inch GaN op Silicon HEMT Epi wafer voor Power-apparaat

beschrijving
Afmetingen: 2 inch. Resistiviteit ((300K): < 350 Ω/□
Elektronenconcentratie: > 1800 cm2/v·S Substraatstructuur: 2nmGaN_cap/18-25nmAlGaN_barrier/150nmGaN_Channel/3000nmHR buffer/500-800nmAl(Ga)N/Si(111) -substrate
Markeren:

GaN op Silicon HEMT Epi Wafer

,

2 inch Epi Wafer

,

Epi-wafer van het energieapparaat

Inleiding tot GaN op Silicon HEMT Epi wafer
Een HEMT-epitaxiale wafer met silicium-gebaseerde galliumnitride is een epitaxiale wafer met een transistor met hoge elektronmobiliteit (HEMT) op basis van galliumnitride (GaN).De structuur omvat voornamelijk de barrière van AlGaNDeze structuur maakt het mogelijk dat galliumnitride HEMT's een hoge elektronenmobiliteit en verzadigingselektronen snelheid hebben.met een vermogen van meer dan 50 W,.
Structurele kenmerken
AlGaN/GaN Heterojunction: Galliumnitride HEMT is gebaseerd op AlGaN/GaN heterojunction, die een hoog elektronen mobiliteit tweedimensionale elektron gas (2DEG) kanaal vormt door de heterojunction.
Type uitputting en type versterking: Galliumnitride HEMT-epitaxiale wafers zijn onderverdeeld in type uitputting (D-modus) en type versterking (E-modus).Het gebruik van een elektrisch apparaat met een elektrisch vermogen van meer dan 10 kW, terwijl een verbeterd type speciale processen vereist om te bereiken.
Epitaxiaal groeiproces: Epitaxiale groei omvat AlN nucleatielaag, stress relaxatie bufferlaag, GaN kanaallaag, AlGaN barrièrelaag en GaN cap laag.
productieproces
Epitaxiale groei: het groeien van een of meer lagen van galliumnitride dunne films op een silicium substraat om hoogwaardige epitaxiale wafers te vormen.
Passivatie- en cap-laag: SiN-passivatielaag en u-GaN-caplaag worden meestal gebruikt op galliumnitride-epitaxiale wafers om de oppervlaktekwaliteit te verbeteren en de epitaxiale wafers te beschermen.
toepassing gebied
Hoogfrequente toepassingen: vanwege de hoge elektronenmobiliteit en verzadigingselektronen snelheid van galliumnitride materialen,Galliumnitride HEMT's zijn geschikt voor hoogfrequente toepassingen zoals 5G-communicatie, radar en satellietcommunicatie.
Hoogspanningstoepassingen: HEMT's met galliumnitride presteren goed in hoogspannings- en hoogspanningstoepassingen, geschikt voor gebieden zoals elektrische voertuigen, zonne-omvormers en industriële stroomvoorzieningen.






Productspecificaties



GaN-op-silicium HEMT Epi-wafer

Artikel 1

Si ((111) -substraten

Al ((Ga) N HR-buffer GaN_Channel AlGaN_barrière GaN_cap
Afmetingen 2 inch/4 inch/6 inch
Dikte 500-800 nm 3000 nm 150 nm 18-25 nm 2 nm
Samenstelling Al% / / / 20-23 /
In % / / / / /
Doping [Si] / / / / /
[Mg] / / / / /
Resistiviteit ((300K) < 350 Ω/□
Elektronenconcentratie > 9,0E12 cm-2
Mobiliteit > 1800 cm2/v·S
Substraatstructuur 2nmGaN_cap/18-25nmAlGaN_barrier/150nmGaN_Channel/3000nmHR buffer/500-800nmAl(Ga)N/Si(111) -substraten
Pakket Verpakt in een schoonruimte van klasse 100, in een container van 25 stuks, onder stikstofatmosfeer







Over ons

Wij zijn gespecialiseerd in het verwerken van een verscheidenheid aan materialen tot wafers, substraten en op maat gemaakte optische glasonderdelen.We hebben ook nauw samengewerkt met veel binnenlandse en buitenlandse universiteiten., onderzoeksinstellingen en bedrijven, bieden gepersonaliseerde producten en diensten voor hun O&O-projecten.Het is onze visie om een goede relatie van samenwerking met al onze klanten door onze goede reputatie te handhaven.





2 inch GaN op Silicon HEMT Epi wafer voor Power-apparaat 0





2 inch GaN op Silicon HEMT Epi wafer voor Power-apparaat 1








Veelgestelde vragen

Q: Bent u een handelsonderneming of een fabrikant?
We zijn een fabriek.
V: Hoe lang is uw levertijd?
Over het algemeen is het 3-5 dagen als de goederen op voorraad zijn.
of het is 7-10 dagen als de goederen niet op voorraad zijn, het is afhankelijk van de hoeveelheid.
K: Levert u monsters? Is het gratis of extra?
Ja, we kunnen het monster gratis aanbieden, maar betalen niet de vrachtkosten.
Wat zijn uw betalingsvoorwaarden?
Betaling <= 5000 USD, 100% vooraf.
Betaler >=5000USD, 80% T/T vooraf, saldo vóór verzending.
