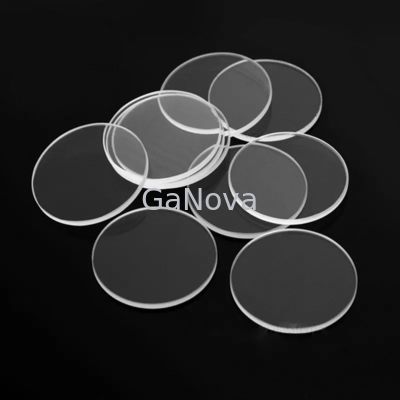

EPI Klaar Sapphire Substrate Wafer Edge R Type Opgepoetste Spiegel

EPI Klaar Sapphire Substrate Wafer Edge R Type Opgepoetste Spiegel
EPI Klaar Sapphire Substrate Wafer Edge R Type Opgepoetste Spiegel

Grote Afbeelding :  EPI Klaar Sapphire Substrate Wafer Edge R Type Opgepoetste Spiegel

Productdetails:
Modelnummer: JDCD08-001-001
Betalen & Verzenden Algemene voorwaarden:
Verpakking Details: Vacuümverpakking in een klasse 10000 cleanroom-omgeving, in cassettes van 25 stuks of enkele wafelco
Betalingscondities: T/T

EPI Klaar Sapphire Substrate Wafer Edge R Type Opgepoetste Spiegel

beschrijving
Oppervlakterichtlijn: A-vliegtuig (11-20) Materiaal: Hoge zuiverheidsal2o3 (>99.995%)
Dikte: 430 ±10μm R-vliegtuig: R9
Diameter: 50.8 ±0.10 Wafeltjerand: R-type
Markeren:

EPI Klaar Sapphire Substrate

,

dubbel kant opgepoetst wafeltje 430um

,

Sapphire Substrate Mirror Polished

Thk 430μm 50mm Sapphire Substrate Wafer Wafer Edge r-Type Opgepoetste Spiegel, EPI-Klaar

JDCD08-001-001 diameter 50mm het wafeltje van het Saffiersubstraat, Thk 430μm, kristalrichtlijn C/M0.2, VAN lengte (mm) 16 LEIDENE spaander, substraatmateriaal

De saffier is deze dagen het meest geschikt aangezien een verscheidenheid van halfgeleiders in verschillende apparaten worden gebruikt. De digitale communicatie producten zoals smartphones, de digitale camera's, de wasmachines, de LEIDENE bollen, en de ijskasten maken gebruik van halfgeleiders.

Er zijn ook zeer weinig elektronische apparaten die van geïntegreerde schakelingen verstoken zijn. Na verloop van tijd, zullen meer ontwikkelingen op het gebied van saffiersubstraten plaatsvinden.

Parameters

Specificatie
Eenheid Doel Tolerantie
Materiaal Hoge zuiverheidsal2 O3 (>99.995%)
Diameter mm 50.8 ±0.10
Dikte μm 430 ±15
Oppervlakterichtlijn C-vliegtuig (0001)
- Van Hoek naar m-As graad 0,20 ±0.10
- Van Hoek naar a-As graad 0,00 ±0.10
Vlakke Richtlijn A-vliegtuig (11-20)
- Vlakke Compensatiehoek graad 0,0 ±0.2
Vlakke Lengte mm 16.0 ±1
R-vliegtuig R9
Vooroppervlakteruwheid (Ra) NM <0.3
Achteroppervlakteruwheid μm 0.8~1.2μm
Vooroppervlaktekwaliteit Opgepoetste spiegel, EPI-Klaar
Wafeltjerand R-type
Afkantingsomvang μm 80-160
Inbegrepen hoekradiant tussen vlakke rand en ronde rand mm R=9
TTV μm ≤5
LTV (5x5mm) μm ≤1.5
Boog μm 0~-5
Afwijking μm ≤10
Laserteken Als vereiste klant

Ongeveer ons

Wij specialiseren ons in de verwerking van een verscheidenheid van materialen in wafeltjes, substraten en aangepast optisch die glas parts.components wijd op elektronika, optica, opto elektronika en veel andere gebieden worden gebruikt. Wij hebben ook nauw met vele binnenlandse en overzee universiteiten, onderzoeksinstellingen samengewerkt en de bedrijven, verlenen aangepaste producten en de diensten voor hun R&D-projecten. Het is onze visie aan het handhaven van een goede verhouding van samenwerking met onze alle klanten door onze goede reputaties.

FAQ

Q: Bent u handelsmaatschappij of fabrikant?
Wij zijn fabriek.
Q: Hoe lang is uw levertijd?
Over het algemeen is het 3-5 dagen als de goederen in voorraad zijn.
of het is 7-10 dagen als de goederen niet in voorraad zijn, is het volgens hoeveelheid.
Q: Verstrekt u steekproeven? is het extra vrij of?
Ja, konden wij de steekproef voor vrije last aanbieden maar betalen niet de kosten van vracht.
Q: Wat is uw betalingsvoorwaarden?
Betalings <> betaling >=5000USD, 80% T/T vooraf, saldo vóór verzending.
