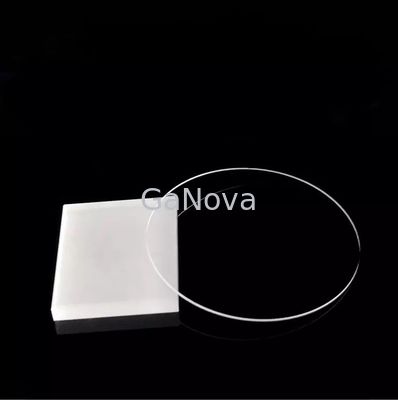

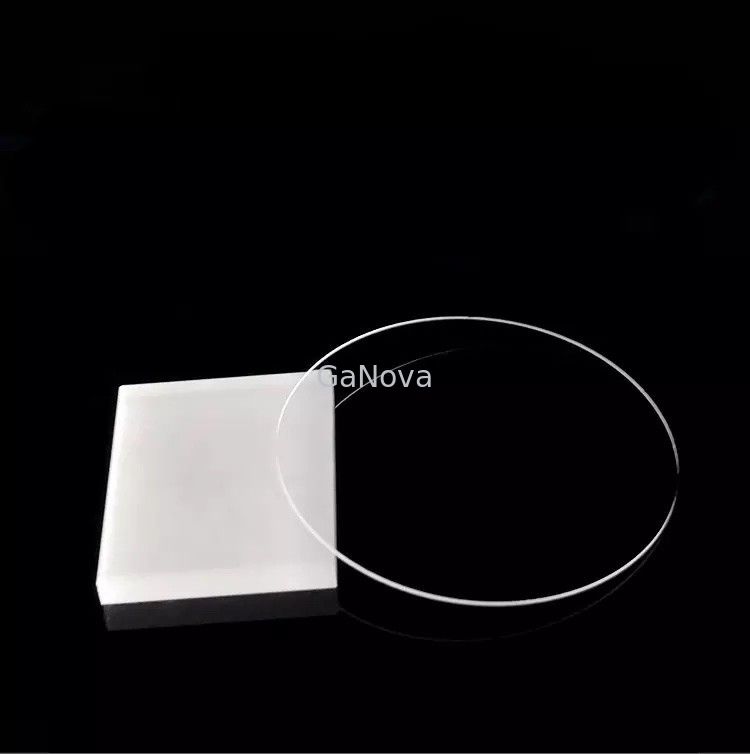

Opto-elektronica Polijsten Sapphire Crystal Wafer R Type

Opto-elektronica Polijsten Sapphire Crystal Wafer R Type
Opto-elektronica Polijsten Sapphire Crystal Wafer R Type

Grote Afbeelding :  Opto-elektronica Polijsten Sapphire Crystal Wafer R Type

Productdetails:
Modelnummer: JDCD08-001-001
Betalen & Verzenden Algemene voorwaarden:
Verpakking Details: Vacuümverpakking in een klasse 10000 cleanroom-omgeving, in cassettes van 25 stuks of enkele wafelco
Betalingscondities: T/T

Opto-elektronica Polijsten Sapphire Crystal Wafer R Type

beschrijving
Oppervlakterichtlijn: A-vliegtuig (11-20) Materiaal: Hoge zuiverheidsal ₂ O ₃ (>99.995%)
Dikte: 430 ±15μm R-vliegtuig: R9
Diameter: 50.8 ±0.10 Wafeltjerand: R-type
Markeren:

Polijsten van saffierkristalsubstraat

,

plat saffierkristal 430um

,

polijsten van saffierkristallen wafer

Thk 430μm50mm Saffier Substraat Wafer Kristal Oriëntatie C/M0.2, OF Lengte (Mm) 16 LED Chip

JDCD08-001-001 Diameter 50 mm saffiersubstraatwafer, Thk 430 μm, kristaloriëntatie C / M0.2, OF lengte (mm) 16 LED-chip, substraatmateriaal



toepassingen

Toepassingen van dit substraat zijn als volgt:

Infrarood toepassingen
Opto-elektronica en elektronica
SOS (Silicon on Sapphire Integrated Circuit)
Groei Substraat



Parameters

Specificatie
Eenheid Doel Tolerantie
Materiaal Hoge zuiverheid Al2O3(> 99,995%)
Diameter mm 50.8 ±0,10
Dikte μm 430 ±15
Oppervlakteoriëntatie A-Vliegtuig(11-20)
-Uit Hoek richting M-as rang 0,20 ±0,10
-Uit Hoek richting A-as rang 0.00 ±0,10
Vlakke oriëntatie C-vliegtuig(0001)
-Vlakke offsethoek rang 0.0 ±0,2
Platte lengte mm 16.0 ±1
R-vlak R9
Vooroppervlakruwheid (Ra) nm <0,3
Ruwheid van het achteroppervlak μm 0,8 ~ 1,2 μm
Voorkant Kwaliteit Spiegel gepolijst, klaar voor EPI
Wafel rand R-type
Afschuining amplitude μm 80-160
Inbegrepen hoekradiaal tussen vlakke rand en ronde rand mm R=9
TTV μm ≤5
LTV(5x5mm) μm ≤1,5
Boog μm 0~-5
Verdraaien μm ≤10
Lasermarkering   Als vereiste klant
