Halfgeleiderverbinding 2 inch GaAs Epi Wafer GaAs Si Wafer UKAS

Halfgeleiderverbinding 2 inch GaAs Epi Wafer GaAs Si Wafer UKAS
Halfgeleiderverbinding 2 inch GaAs Epi Wafer GaAs Si Wafer UKAS

Grote Afbeelding :  Halfgeleiderverbinding 2 inch GaAs Epi Wafer GaAs Si Wafer UKAS

Productdetails:
Plaats van herkomst: Suzhou China
Merknaam: GaNova
Certificering: UKAS/ISO9001:2015
Modelnummer: JDCD10-001-002
Betalen & Verzenden Algemene voorwaarden:

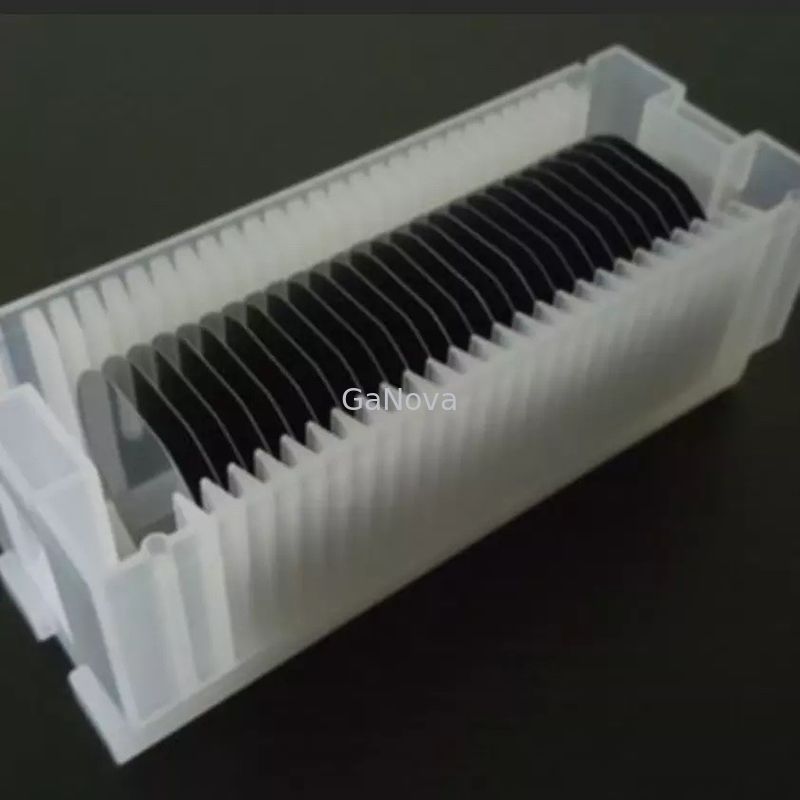

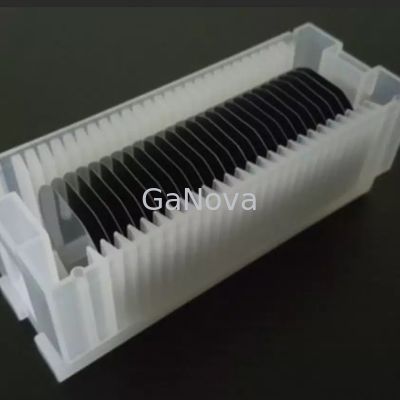

Verpakking Details: Vacuümverpakking in een klasse 10000 cleanroom-omgeving, in cassettes van 25 stuks of enkele wafelco
Levertijd: 3-4 weekdagen
Betalingscondities: T/T
Levering vermogen: 10000pcs/Month

Halfgeleiderverbinding 2 inch GaAs Epi Wafer GaAs Si Wafer UKAS

beschrijving
Productnaam: GaAs (100) niet-gedoteerde substraten Doteermiddel: GaAs-Si
oriëntatie hoek: VAN Oriëntatie: 鎮ㄨ鎵剧殑璧勬簮宸茶鍒犻櫎銆佸凡鏇村悕鎴栨殏鏃朵笉鍙敤銆
VAN Lengte (mm): 17 ± 1 IF oriëntatie: EJ[0-11]±0,5°
Markeren:

GaAs Epi Wafer UKAS

,

2inch GaAs Si Wafer

,

Halfgeleider Galliumarsenide Wafer

GaAs-Si wafer 2inch GaAs (100) Ongedoteerde substraten (100)15°±0,5° uit richting<111>A



Overzicht

Galliumarsenide (chemische formule GaAs) is een halfgeleiderverbinding die wordt gebruikt in sommige diodes, veldeffecttransistors (FET's) en geïntegreerde schakelingen (IC's).De ladingsdragers, die meestal elektronen zijn, bewegen met hoge snelheid tussen de atomen.Dit maakt GaAs-componenten bruikbaar bij ultrahoge radiofrequenties en in snelle elektronische schakeltoepassingen.GaAs-apparaten genereren minder ruis dan de meeste andere soorten halfgeleidercomponenten.Dit is belangrijk bij zwakke signaalversterking.



GaAs-Si-wafel

Groei methode

VGF
Soort gedrag SCN
Doteermiddel GaAs-Si
oriëntatie (100)15°±0,5° uit richting<111>A
oriëntatie hoek
VAN Oriëntatie EJ[0-1-1]±0,5°
VAN Lengte (mm) 17 ± 1
IF oriëntatie EJ[0-11]±0,5°
ALS Lengte (mm) 7 ± 1
Diameter (mm) 50,8 ± 0,2
cc(/cc) 0.4E18~1E18
Weerstand (ohm.cm) NVT
Mobiliteit (cm2/vs) ≥1000
EPD(/cm2) ≤5000
Dikte (um) 350 ± 20
TTV(um) <10
TTR(um) <10
buig(um) <15
Verdraaien (um) <15
Oppervlak Kant 1: gepolijst Kant 2: geëtst
Verpakking Cassette of single





Over ons

Wij zijn gespecialiseerd in het verwerken van een verscheidenheid aan materialen tot wafers, substraten en op maat gemaakte optische glasonderdelen. Componenten die veel worden gebruikt in elektronica, optica, opto-elektronica en vele andere gebieden.We hebben ook nauw samengewerkt met vele binnenlandse en buitenlandse universiteiten, onderzoeksinstellingen en bedrijven, en bieden op maat gemaakte producten en diensten voor hun R&D-projecten.Het is onze visie om een ​​goede samenwerkingsrelatie met al onze klanten te behouden door onze goede reputatie.



FAQ

Vraag: Bent u een handelsonderneming of fabrikant?
Wij zijn fabriek.
Vraag: Hoe lang is uw levertijd?
Over het algemeen is het 3-5 dagen als de goederen op voorraad zijn.
of het is 7-10 dagen als de goederen niet op voorraad zijn, het is volgens de hoeveelheid.
Vraag: Levert u monsters?is het gratis of extra?
Ja, we kunnen het monster gratis aanbieden, maar betalen geen vrachtkosten.
Vraag: Wat zijn uw betalingsvoorwaarden?
Betaling <=5000USD, 100% vooraf.
Paymen >=5000USD, 80% T/T vooraf, saldo vóór verzending.
