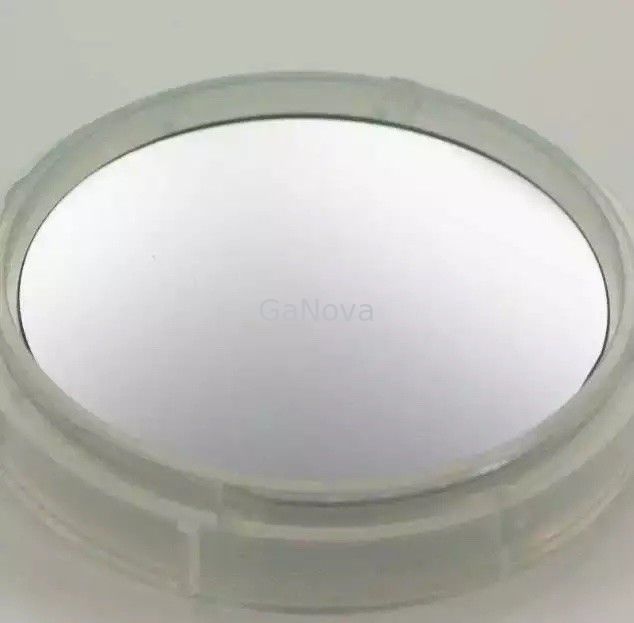

VGF 2inch GaAs Epi Wafer Undoped Substraten Side Polished Etched

VGF 2inch GaAs Epi Wafer Undoped Substraten Side Polished Etched
VGF 2inch GaAs Epi Wafer Undoped Substraten Side Polished Etched

Grote Afbeelding :  VGF 2inch GaAs Epi Wafer Undoped Substraten Side Polished Etched

Productdetails:
Plaats van herkomst: Suzhou China
Merknaam: GaNova
Certificering: UKAS/ISO9001:2015
Modelnummer: JDCD10-001-002
Betalen & Verzenden Algemene voorwaarden:
Verpakking Details: Vacuümverpakking in een klasse 10000 cleanroom-omgeving, in cassettes van 25 stuks of enkele wafelco
Levertijd: 3-4 weekdagen
Betalingscondities: T/T
Levering vermogen: 10000pcs/Month

VGF 2inch GaAs Epi Wafer Undoped Substraten Side Polished Etched

beschrijving
Productnaam: 2inch GaAs (100) ongedoteerde substraten De groeimethode: VGF
oriëntatie hoek: VAN Oriëntatie: 鎮ㄨ鎵剧殑璧勬簮宸茶鍒犻櫎銆佸凡鏇村悕鎴栨殏鏃朵笉鍙敤銆
VAN Lengte (mm): 17 ± 1 IF oriëntatie: EJ[0-11]±0,5°
Markeren:

VGF GaAs Epi Wafer

,

Gaas Wafer dikte 350um

,

GaAs Epi Wafer Side Polished

2inch GaAs (100) ongedoteerde substraten



Overzicht

Galliumarsenide van een GaAs Wafer heeft de eigenschap om op een directe manier laserlicht op te wekken uit elektriciteit.Er zijn twee soorten GaAs Wafer;polykristallijn en monokristallijn.Deze wafers worden gebruikt bij de productie van micro-elektronica en opto-elektronica om LED's, microgolfcircuits en LD te maken.Het wordt ook toegepast in zonnepanelen.



GaAs-Si-wafel

Groei methode

VGF
Soort gedrag SCN
Doteermiddel GaAs-Si
oriëntatie (100)15°±0,5° uit richting<111>A
oriëntatie hoek
VAN Oriëntatie EJ[0-1-1]±0,5°
VAN Lengte (mm) 17 ± 1
IF oriëntatie EJ[0-11]±0,5°
ALS Lengte (mm) 7 ± 1
Diameter (mm) 50,8 ± 0,2
cc(/cc) 0.4E18~1E18
Weerstand (ohm.cm) NVT
Mobiliteit (cm2/vs) ≥1000
EPD(/cm2) ≤5000
Dikte (um) 350 ± 20
TTV(um) <10
TTR(um) <10
buig(um) <15
Verdraaien (um) <15
Oppervlak Kant 1: gepolijst Kant 2: geëtst
Verpakking Cassette of single





Over ons

Wij zijn gespecialiseerd in het verwerken van een verscheidenheid aan materialen tot wafers, substraten en op maat gemaakte optische glasonderdelen. Componenten die veel worden gebruikt in elektronica, optica, opto-elektronica en vele andere gebieden.We hebben ook nauw samengewerkt met vele binnenlandse en buitenlandse universiteiten, onderzoeksinstellingen en bedrijven, en bieden op maat gemaakte producten en diensten voor hun R&D-projecten.Het is onze visie om een ​​goede samenwerkingsrelatie met al onze klanten te behouden door onze goede reputatie.



FAQ

Vraag: Bent u een handelsonderneming of fabrikant?
Wij zijn fabriek.
Vraag: Hoe lang is uw levertijd?
Over het algemeen is het 3-5 dagen als de goederen op voorraad zijn.
of het is 7-10 dagen als de goederen niet op voorraad zijn, het is volgens de hoeveelheid.
Vraag: Levert u monsters?is het gratis of extra?
Ja, we kunnen het monster gratis aanbieden, maar betalen geen vrachtkosten.
Vraag: Wat zijn uw betalingsvoorwaarden?
Betaling <=5000USD, 100% vooraf.
Paymen >=5000USD, 80% T/T vooraf, saldo vóór verzending.
