51mm 2inch GaAs Wafer Undoped Substraten 7mm IF Lengte

Certificaat
CHINA Shanghai GaNova Electronic Information Co., Ltd. certificaten
Ik ben online Chatten Nu

51mm 2inch GaAs Wafer Undoped Substraten 7mm IF Lengte

51mm 2inch GaAs Wafer Undoped Substraten 7mm IF Lengte
51mm 2inch GaAs Wafer Undoped Substraten 7mm IF Lengte

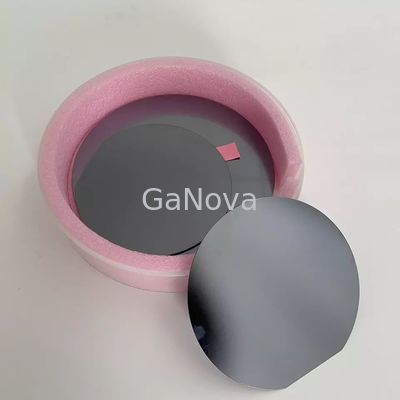

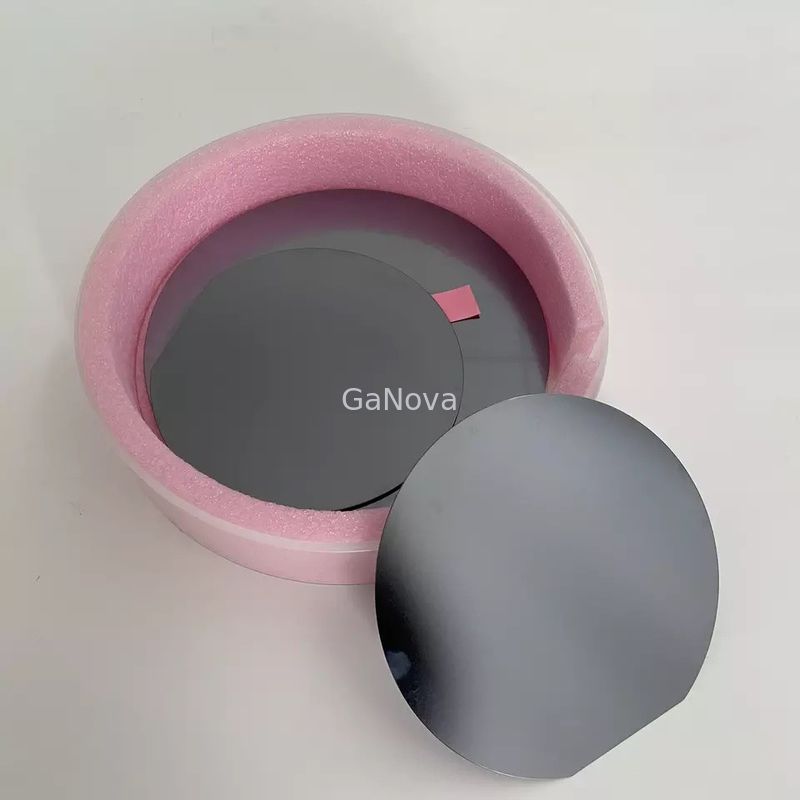

Grote Afbeelding :  51mm 2inch GaAs Wafer Undoped Substraten 7mm IF Lengte

Productdetails:
Plaats van herkomst: Suzhou China
Merknaam: GaNova
Certificering: UKAS/ISO9001:2015
Modelnummer: JDCD10-001-002
Betalen & Verzenden Algemene voorwaarden:
Verpakking Details: Vacuümverpakking in een klasse 10000 cleanroom-omgeving, in cassettes van 25 stuks of enkele wafelco
Levertijd: 3-4 weekdagen
Betalingscondities: T/T
Levering vermogen: 10000pcs/Month

51mm 2inch GaAs Wafer Undoped Substraten 7mm IF Lengte

beschrijving
De groeimethode: VGF Soort gedrag: S-C-N
Productnaam: GaAs-Si-wafel VAN Oriëntatie: 鎮ㄨ鎵剧殑璧勬簮宸茶鍒犻櫎銆佸凡鏇村悕鎴栨殏鏃朵笉鍙敤銆
VAN Lengte (mm): 17 ± 1 IF oriëntatie: EJ[0-11]±0,5°
Markeren:

2inch gaaswafel

,

galliumarsenidesubstraat 7 mm

,

51 mm gaaswafel

50,8 ± 0,2 mm 2 inch GaAs (100) ongedoteerde substraten 7 ± 1 mm IF-lengte





Overzicht

Met de ontwikkeling van mini-LED en micro-LED worden roodlicht-LED's geproduceerd met GaAs-substraten steeds vaker gebruikt voor beeldschermen en in AR/VR.
Het omzettingsrendement van een hoog rendement zonnecelpaneel op basis van GaAs is tot 40%.Momenteel worden dergelijke zonnecelpanelen veel gebruikt in toepassingen voor onbemande luchtvaartuigen en auto's op zonne-energie.



GaAs-Si-wafel

Groei methode

VGF
Soort gedrag SCN
Doteermiddel GaAs-Si
oriëntatie (100)15°±0,5° uit richting<111>A
oriëntatie hoek
VAN Oriëntatie EJ[0-1-1]±0,5°
VAN Lengte (mm) 17 ± 1
IF oriëntatie EJ[0-11]±0,5°
ALS Lengte (mm) 7 ± 1
Diameter (mm) 50,8 ± 0,2
cc(/cc) 0.4E18~1E18
Weerstand (ohm.cm) NVT
Mobiliteit (cm2/vs) ≥1000
EPD(/cm2) ≤5000
Dikte (um) 350 ± 20
TTV(um) <10
TTR(um) <10
buig(um) <15
Verdraaien (um) <15
Oppervlak Kant 1: gepolijst Kant 2: geëtst
Verpakking Cassette of single





Over ons

Wij zijn gespecialiseerd in het verwerken van een verscheidenheid aan materialen tot wafers, substraten en op maat gemaakte optische glasonderdelen. Componenten die veel worden gebruikt in elektronica, optica, opto-elektronica en vele andere gebieden.We hebben ook nauw samengewerkt met vele binnenlandse en buitenlandse universiteiten, onderzoeksinstellingen en bedrijven, en bieden op maat gemaakte producten en diensten voor hun R&D-projecten.Het is onze visie om een ​​goede samenwerkingsrelatie met al onze klanten te behouden door onze goede reputatie.



FAQ

Vraag: Bent u een handelsonderneming of fabrikant?
Wij zijn fabriek.
Vraag: Hoe lang is uw levertijd?
Over het algemeen is het 3-5 dagen als de goederen op voorraad zijn.
of het is 7-10 dagen als de goederen niet op voorraad zijn, het is volgens de hoeveelheid.
Vraag: Levert u monsters?is het gratis of extra?
Ja, we kunnen het monster gratis aanbieden, maar betalen geen vrachtkosten.
Vraag: Wat zijn uw betalingsvoorwaarden?
Betaling <=5000USD, 100% vooraf.
Paymen >=5000USD, 80% T/T vooraf, saldo vóór verzending.
