47,5 mm ± Epitaxial Wafeltje 150,0 mm +0mm/-0.2mm Parallelle to<11-20>±1° van 1,5 mm sic

47,5 mm ± Epitaxial Wafeltje 150,0 mm +0mm/-0.2mm Parallelle to&lt;11-20&gt;±1° van 1,5 mm sic
47.5 mm ± 1.5 mm SiC Epitaxial Wafer 150.0 mm +0mm/-0.2mm Parallel to<11-20>±1°
47,5 mm ± Epitaxial Wafeltje 150,0 mm +0mm/-0.2mm Parallelle to&lt;11-20&gt;±1° van 1,5 mm sic 47,5 mm ± Epitaxial Wafeltje 150,0 mm +0mm/-0.2mm Parallelle to&lt;11-20&gt;±1° van 1,5 mm sic

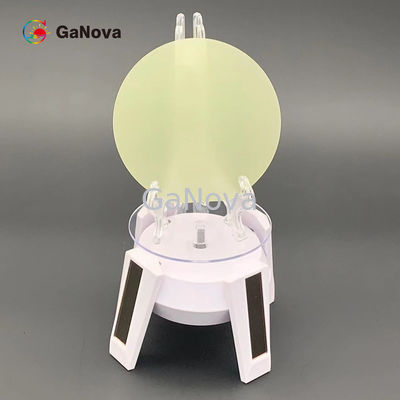

Grote Afbeelding :  47,5 mm ± Epitaxial Wafeltje 150,0 mm +0mm/-0.2mm Parallelle to<11-20>±1° van 1,5 mm sic

Productdetails:
Plaats van herkomst: Suzhou China
Merknaam: GaNova
Certificering: UKAS/ISO9001:2015
Modelnummer: JDCD03-001-003
Betalen & Verzenden Algemene voorwaarden:
Verpakking Details: Vacuümverpakking in een klasse 10000 cleanroom-omgeving, in cassettes van 25 stuks of enkele wafelco
Levertijd: 3-4 weekdagen
Betalingscondities: T/T

47,5 mm ± Epitaxial Wafeltje 150,0 mm +0mm/-0.2mm Parallelle to<11-20>±1° van 1,5 mm sic

beschrijving
Productnaam: Sic Epitaxial Wafeltje Diameter: 150.0mm +0mm/-0.2mm
Oppervlakterichtlijn: Off-Axis: 4°toward <11-20>±0.5 ° Primaire Vlakke Lengte: 47.5mm ± 1.5mm
Secundaire Vlakke Lengte: Geen Secundaire Vlakte Primaire Vlakke Richtlijn: Parallelle to<11-20>±1°
Orthogonal Misorientation: ±5.0° Randuitsluiting: 3mm
Markeren:

446mm sic Epitaxial Wafeltje

,

4 epitaxial het siliciumwafeltje van H

,

Epitaxial Wafeltje van UKAS het sic

47,5 mm ± Epitaxial Wafeltje 150,0 mm +0mm/-0.2mm Parallelle to±1° van 1,5 mm sic<11-20>

JDCD03-001-003

Overzicht

Momenteel, zijn er twee belangrijke types van sic wafeltjes. Het eerste type is het opgepoetste wafeltje, dat één enkele schijf van het siliciumcarbide is. Het wordt gemaakt van high-purity sic kristallen, en kan 100mm of 150mm in diameter zijn. Het wordt gebruikt in high-power elektronika. Het tweede type is het epitaxial kristallijne wafeltje van het siliciumcarbide. Dit type van wafeltje wordt gecreeerd door lagen enige kristallen van het siliciumcarbide aan een oppervlakte toe te voegen. Deze methode vereist nauwkeurige controle van de dikte van het materiaal, en als n-type epitaxy bedoeld.

Bezit

P-MOS Rang P-SBD Rang D Rang
Crystal Form 4H
Polytype Toegelaten niets Area≤5%
(MPD) a ≤0.2 /cm2 ≤0.5 /cm2 ≤5 /cm2
Hexuitdraaiplaten Toegelaten niets Area≤5%
Hexagonale Polycrystal Toegelaten niets
Opneming a Area≤0.05% Area≤0.05% N/A
Weerstandsvermogen 0.015Ω•cm-0.025Ω•cm 0.015Ω•cm-0.025Ω•cm 0.014Ω•cm-0.028Ω•cm
(EPD) a ≤4000/cm2 ≤8000/cm2 N/A
(TED) a ≤3000/cm2 ≤6000/cm2 N/A
(BPD) a ≤1000/cm2 ≤2000/cm2 N/A
(TSD) a ≤600/cm2 ≤1000/cm2 N/A
Het stapelen van Fout ≤0.5% Gebied ≤1% Gebied N/A

De Verontreiniging van het oppervlaktemetaal

(Al, Cr, Fe, Ni, Cu, Zn, Pb, Na, K, Ti, Ca, V, Mn) ≤1E11 cm-2

Diameter 150,0 mm +0mm/-0.2mm
Oppervlakterichtlijn Off-Axis: 4°toward <11-20>±0.5 °
Primaire Vlakke Lengte 47,5 mm ± 1,5 mm
Secundaire Vlakke Lengte Geen Secundaire Vlakte
Primaire Vlakke Richtlijn Parallelle to±1°<11-20>
Secundaire Vlakke Richtlijn N/A
Orthogonal Misorientation ±5.0°
De oppervlakte eindigt C-gezicht: Optisch Pools, Si-Gezicht: CMP
Wafeltjerand Beveling

Oppervlakteruwheid

(10μm×10μm)

Si-Gezicht Ra≤0.20 NM; C Gezicht Ra≤0.50 NM
Dikte a 350.0μm± 25,0 μm
LTV (10mm×10mm) a ≤2μm ≤3μm
(TTV) a ≤6μm ≤10μm
(BOOG) a ≤15μm ≤25μm ≤40μm
(Afwijking) a ≤25μm ≤40μm ≤60μm
Spaanders/Paragrafen Niets Toegelaten Breedte ≥0.5mm en Diepte Qty.2≤1.0 mm Breedte en Diepte

Krast a

(Si-Gezicht, CS8520)

≤5 en Cumulatieve Length≤0.5×Wafer-Diameter

≤5 en Cumulatieve Length≤1.5×Wafer

Diameter

TUA (2mm*2mm) ≥98% ≥95% N/A
Barsten Toegelaten niets
Verontreiniging Toegelaten niets
Bezit P-MOS Rang P-SBD Rang D Rang
Randuitsluiting 3mm

Opmerking: 3mm de randuitsluiting wordt gebruikt voor de punten duidelijk met a.

Ongeveer ons

Wij specialiseren ons in de verwerking van een verscheidenheid van materialen in wafeltjes, substraten en aangepast optisch die glas parts.components wijd op elektronika, optica, opto elektronika en veel andere gebieden worden gebruikt. Wij hebben ook nauw met vele binnenlandse en overzee universiteiten, onderzoeksinstellingen samengewerkt en de bedrijven, verlenen aangepaste producten en de diensten voor hun R&D-projecten. Het is onze visie aan het handhaven van een goede verhouding van samenwerking met onze alle klanten door onze goede reputaties.

FAQ

Q: Bent u handelsmaatschappij of fabrikant?
Wij zijn fabriek.
Q: Hoe lang is uw levertijd?
Over het algemeen is het 3-5 dagen als de goederen in voorraad zijn.
of het is 7-10 dagen als de goederen niet in voorraad zijn, is het volgens hoeveelheid.
Q: Verstrekt u steekproeven? is het extra vrij of?
Ja, konden wij de steekproef voor vrije last aanbieden maar betalen niet de kosten van vracht.
Q: Wat is uw betalingsvoorwaarden?
Betalings <> betaling >=5000USD, 80% T/T vooraf, saldo vóór verzending.
