Productdetails:
|
| Productnaam: | Sic Epitaxial Wafeltje | Primaire Vlakke Lengte: | 47.5mm ± 1.5mm |
|---|---|---|---|
| Diameter: | 150.0mm +0mm/-0.2mm | Crystal Form: | 4h |
| Polytype: | Toegelaten niets | Oppervlakterichtlijn: | Off-Axis: 4°toward <11-20>±0.5 ° |
| Markeren: | SiC epitaxiaal wafeltje P-MOS,D-klasse silicium epi-wafel,SiC epitaxiaal wafeltje P-SBD |
||

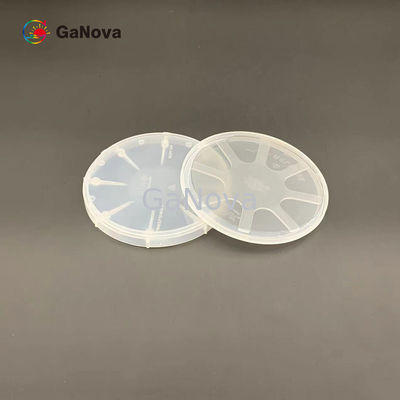

JDCD03-001-004 Sic epitaxiale wafer P-MOS P-SBD D-kwaliteit Polytype Geen Toegestaan
JDCD03-001-004
Overzicht
Een SiC-wafer is een halfgeleidermateriaal met uitstekende elektrische en thermische eigenschappen.Het is een krachtige halfgeleider die ideaal is voor een breed scala aan toepassingen.Naast de hoge thermische weerstand heeft het ook een zeer hoge hardheid.
In vergelijking met andere halfgeleiders is een wafel van siliciumcarbide ideaal voor een breed scala aan vermogens- en spanningstoepassingen.Dit betekent dat het geschikt is voor een verscheidenheid aan elektrische en optische apparaten.
| Eigendom | P-MOS-kwaliteit | P-SBD-kwaliteit | D-klasse |
| Kristallen vorm | 4 uur | ||
| polytype | Geen Toegestaan | Gebied≤5% | |
| (MPD)A | ≤0,2 /cm2 | ≤0,5 /cm2 | ≤5/cm2 |
| Zeskantige platen | Geen Toegestaan | Gebied≤5% | |
| Zeshoekig polykristal | Geen Toegestaan | ||
| InsluitselsA | Area≤0.05% | Area≤0.05% | NVT |
| weerstand | 0,015Ω•cm—0,025Ω•cm | 0,015Ω•cm—0,025Ω•cm | 0,014Ω•cm—0,028Ω•cm |
| (EPD)A | ≤4000/cm22 | ≤8000/cm22 | NVT |
| (TED)A | ≤3000/cm22 | ≤6000/cm22 | NVT |
| (BPD)A | ≤1000/cm22 | ≤2000/cm22 | NVT |
| (TSD)A | ≤600/cm22 | ≤1000/cm22 | NVT |
| Stapel fout | ≤0,5% oppervlakte | ≤1% oppervlakte | NVT |
|
Oppervlakte metaalverontreiniging |
(Al, Cr, Fe, Ni, Cu, Zn, Pb, Na, K, Ti, Ca ,V, Mn) ≤1E11 cm-2 |
||
| Diameter | 150,0 mm +0 mm/-0,2 mm | ||
| Oppervlakteoriëntatie | Buiten de as: 4° richting <11-20>±0,5 ° | ||
| Primaire platte lengte | 47,5 mm ± 1,5 mm | ||
| Secundaire vlakke lengte | Geen secundaire flat | ||
| Primaire platte oriëntatie | Parallel aan<11-20>±1° | ||
| Secundaire vlakke oriëntatie | NVT | ||
| Orthogonale desoriëntatie | ±5,0° | ||
| Oppervlakteafwerking | C-gezicht: optisch Pools, Si-gezicht: CMP | ||
| wafel rand | Afschuinen | ||
|
Oppervlakteruwheid (10 μm × 10 μm) |
Si Gezicht Ra≤0.20 nm; C Gezicht Ra≤0.50 nm | ||
| DikteA | 350,0 μm ± 25,0 μm | ||
| LTV (10 mm × 10 mm)A | ≤2μm | ≤3μm | |
| (TTV)A | ≤6μm | ≤10μm | |
| (BOOG)A | ≤15μm | ≤25μm | ≤40μm |
| (Verdraaien)A | ≤25μm | ≤40μm | ≤60μm |
| Chips/inspringingen | Geen Toegestaan ≥0,5 mm breedte en diepte | Qty.2 ≤1.0 mm Breedte en Diepte | |
|
KrassenA (Si-gezicht, CS8520) |
≤5 en Cumulatieve Length≤0.5×Wafer Diameter |
≤5 en Cumulatieve Length≤1.5×Wafer Diameter |
|
| TUA(2mm*2mm) | ≥98% | ≥95% | NVT |
| Scheuren | Geen Toegestaan | ||
| Verontreiniging | Geen Toegestaan | ||
| Eigendom | P-MOS-kwaliteit | P-SBD-kwaliteit | D-klasse |
| Randuitsluiting | 3mm | ||
Opmerking: 3 mm randuitsluiting wordt gebruikt voor de items gemarkeerd metA.
