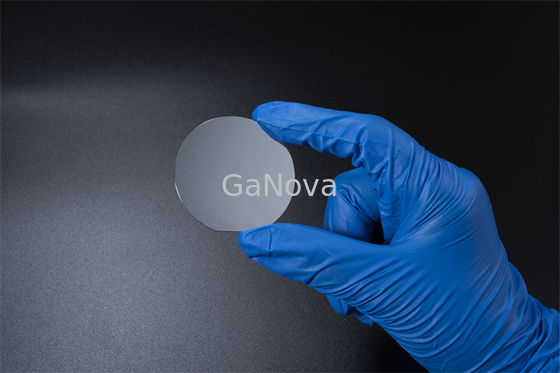

P MOS Grade 2 Duim sic Epi SBD van het Wafeltjeniveau p P Rang 150.0mm van Rangd

Certificaat
CHINA Shanghai GaNova Electronic Information Co., Ltd. certificaten
Ik ben online Chatten Nu

P MOS Grade 2 Duim sic Epi SBD van het Wafeltjeniveau p P Rang 150.0mm van Rangd

P MOS Grade 2 Duim sic Epi SBD van het Wafeltjeniveau p P Rang 150.0mm van Rangd
P MOS Grade 2 Duim sic Epi SBD van het Wafeltjeniveau p P Rang 150.0mm van Rangd

Grote Afbeelding :  P MOS Grade 2 Duim sic Epi SBD van het Wafeltjeniveau p P Rang 150.0mm van Rangd

Productdetails:
Plaats van herkomst: Suzhou China
Merknaam: GaNova
Certificering: UKAS/ISO9001:2015
Modelnummer: JDCD03-002-008
Betalen & Verzenden Algemene voorwaarden:
Verpakking Details: Vacuümverpakking in een klasse 10000 cleanroom-omgeving, in cassettes van 25 stuks of enkele wafelco
Levertijd: 3-4 weekdagen
Betalingscondities: T/T

P MOS Grade 2 Duim sic Epi SBD van het Wafeltjeniveau p P Rang 150.0mm van Rangd

beschrijving
Crystal Form: 4h Productnaam: Sic Epitaxial Wafeltje
Diameter: 150.0mm +0mm/-0.2mm Oppervlakterichtlijn: Off-Axis: 4°toward <11-20>±0.5 °
Primaire Vlakke Lengte: 47.5mm ± 1.5mm Secundaire Vlakke Lengte: Geen Secundaire Vlakte
Orthogonal Misorientation: ±5.0° Dikte a: 350.0μm± 25.0μm
Markeren:

P-MOS Rang sic Epi Wafeltje

,

150.0mm sic Substraat

,

Sic Epi Wafeltjeniveau p

P-MOS sorteert van het 2-duim van de Rangd van p-SBD Substraatniveau p sic Rang 150,0 mm +0mm/-0.2mm

JDCD03-001-001 Niveau P 4HN/SI260μm±25μm van het 2 duim sic substraat<0001> voor machtsapparaten en microgolfapparaten

Overzicht

Op het systeemniveau, resulteert dit in hoogst compacte oplossingen met enorm beter energierendement aan lagere kosten. De snel het groeien lijst van huidige en ontworpen commerciële toepassingen die sic technologieën gebruiken omvat omschakelingsvoedingen, omschakelaars voor de generatie van de zonne en windmolenenergie, industriële motoraandrijving, de voertuigen van HEV en EV-, en de omschakeling van de slim-netmacht.

Bezit

P-MOS Rang P-SBD Rang D Rang
Crystal Form 4H
Polytype Toegelaten niets Area≤5%
(MPD) a ≤0.2 /cm2 ≤0.5 /cm2 ≤5 /cm2
Hexuitdraaiplaten Toegelaten niets Area≤5%
Hexagonale Polycrystal Toegelaten niets
Opneming a Area≤0.05% Area≤0.05% N/A
Weerstandsvermogen 0.015Ω•cm-0.025Ω•cm 0.015Ω•cm-0.025Ω•cm 0.014Ω•cm-0.028Ω•cm
(EPD) a ≤4000/cm2 ≤8000/cm2 N/A
(TED) a ≤3000/cm2 ≤6000/cm2 N/A
(BPD) a ≤1000/cm2 ≤2000/cm2 N/A
(TSD) a ≤600/cm2 ≤1000/cm2 N/A
Het stapelen van Fout ≤0.5% Gebied ≤1% Gebied N/A

De Verontreiniging van het oppervlaktemetaal

(Al, Cr, Fe, Ni, Cu, Zn, Pb, Na, K, Ti, Ca, V, Mn) ≤1E11 cm-2

Diameter 150,0 mm +0mm/-0.2mm
Oppervlakterichtlijn Off-Axis: 4°toward <11-20>±0.5 °
Primaire Vlakke Lengte 47,5 mm ± 1,5 mm
Secundaire Vlakke Lengte Geen Secundaire Vlakte
Primaire Vlakke Richtlijn Parallelle to±1°<11-20>
Secundaire Vlakke Richtlijn N/A
Orthogonal Misorientation ±5.0°
De oppervlakte eindigt C-gezicht: Optisch Pools, Si-Gezicht: CMP
Wafeltjerand Beveling

Oppervlakteruwheid

(10μm×10μm)

Si-Gezicht Ra≤0.20 NM; C Gezicht Ra≤0.50 NM
Dikte a 350.0μm± 25,0 μm
LTV (10mm×10mm) a ≤2μm ≤3μm
(TTV) a ≤6μm ≤10μm
(BOOG) a ≤15μm ≤25μm ≤40μm
(Afwijking) a ≤25μm ≤40μm ≤60μm
Spaanders/Paragrafen Niets Toegelaten Breedte ≥0.5mm en Diepte Qty.2≤1.0 mm Breedte en Diepte

Krast a

(Si-Gezicht, CS8520)

≤5 en Cumulatieve Length≤0.5×Wafer-Diameter

≤5 en Cumulatieve Length≤1.5×Wafer

Diameter

TUA (2mm*2mm) ≥98% ≥95% N/A
Barsten Toegelaten niets
Verontreiniging Toegelaten niets
Bezit P-MOS Rang P-SBD Rang D Rang
Randuitsluiting 3mm

Opmerking: 3mm de randuitsluiting wordt gebruikt voor de punten duidelijk met a.

Ongeveer ons

Wij specialiseren ons in de verwerking van een verscheidenheid van materialen in wafeltjes, substraten en aangepast optisch die glas parts.components wijd op elektronika, optica, opto elektronika en veel andere gebieden worden gebruikt. Wij hebben ook nauw met vele binnenlandse en overzee universiteiten, onderzoeksinstellingen samengewerkt en de bedrijven, verlenen aangepaste producten en de diensten voor hun R&D-projecten. Het is onze visie aan het handhaven van een goede verhouding van samenwerking met onze alle klanten door onze goede reputaties.

FAQ

Q: Bent u handelsmaatschappij of fabrikant?
Wij zijn fabriek.
Q: Hoe lang is uw levertijd?
Over het algemeen is het 3-5 dagen als de goederen in voorraad zijn.
of het is 7-10 dagen als de goederen niet in voorraad zijn, is het volgens hoeveelheid.
Q: Verstrekt u steekproeven? is het extra vrij of?
Ja, konden wij de steekproef voor vrije last aanbieden maar betalen niet de kosten van vracht.
Q: Wat is uw betalingsvoorwaarden?
Betalings <> betaling >=5000USD, 80% T/T vooraf, saldo vóór verzending.
