260 μm siliciumcarbide substraat P-niveau voor stroomapparaten en microgolfapparaten

260 μm siliciumcarbide substraat P-niveau voor stroomapparaten en microgolfapparaten
260μm Silicon Carbide Substrate P Level For Power Devices And Microwave Devices
260 μm siliciumcarbide substraat P-niveau voor stroomapparaten en microgolfapparaten 260 μm siliciumcarbide substraat P-niveau voor stroomapparaten en microgolfapparaten

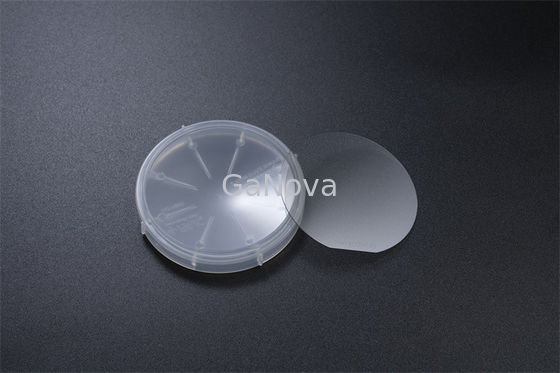

Grote Afbeelding :  260 μm siliciumcarbide substraat P-niveau voor stroomapparaten en microgolfapparaten

Productdetails:
Plaats van herkomst: Suzhou China
Merknaam: GaNova
Certificering: UKAS/ISO9001:2015
Modelnummer: JDCD03-001-001
Betalen & Verzenden Algemene voorwaarden:
Verpakking Details: Vacuümverpakking in een klasse 10000 cleanroom-omgeving, in cassettes van 25 stuks of enkele wafelco
Levertijd: 3-4 weekdagen
Betalingscondities: T/T

260 μm siliciumcarbide substraat P-niveau voor stroomapparaten en microgolfapparaten

beschrijving
Crystal Form: 4h Productnaam: Sic Epitaxial Wafeltje
Diameter: 150.0mm +0mm/-0.2mm Oppervlakterichtlijn: Off-Axis: 4°toward <11-20>±0.5 °
Primaire Vlakke Lengte: 47.5mm ± 1.5mm Secundaire Vlakke Lengte: Geen Secundaire Vlakte
Orthogonal Misorientation: ±5.0° Dikte a: 350.0μm± 25.0μm
Markeren:

260um siliciumcarbidesubstraat

,

Power Devices Epitaxial Wafer

,

siliciumcarbidesubstraat P-niveau

4H-N/SI<0001>260μm ± 25 μm 2-inch SiC-substraat P-niveau voor stroomapparaten en microgolfapparaten

JDCD03-001-001 2-inch SiC-substraat P-niveau 4H-N/SI<0001>260μm ± 25 μm voor stroomapparaten en microgolfapparaten



Overzicht

We dragen bij aan het succesverhaal van SiC door SiC-substraten van toonaangevende kwaliteit te ontwikkelen en te produceren.We hebben jarenlange SiC-productie-ervaring en een zakelijke achtergrond in uitmuntende productie van grote volumes.Ons grote en voortdurend uitbreidende IP-portfolio zorgt ervoor dat onze technologie en productiepraktijken beschermd en state-of-the-art blijven.





Eigendom

P-MOS-kwaliteit P-SBD-kwaliteit D-klasse
Kristallen vorm 4 uur
polytype Geen Toegestaan Gebied≤5%
(MPD)A ≤0,2 /cm2 ≤0,5 /cm2 ≤5/cm2
Zeskantige platen Geen Toegestaan Gebied≤5%
Zeshoekig polykristal Geen Toegestaan
InsluitselsA Area≤0.05% Area≤0.05% NVT
weerstand 0,015Ω•cm—0,025Ω•cm 0,015Ω•cm—0,025Ω•cm 0,014Ω•cm—0,028Ω•cm
(EPD)A ≤4000/cm22 ≤8000/cm22 NVT
(TED)A ≤3000/cm22 ≤6000/cm22 NVT
(BPD)A ≤1000/cm22 ≤2000/cm22 NVT
(TSD)A ≤600/cm22 ≤1000/cm22 NVT
Stapel fout ≤0,5% oppervlakte ≤1% oppervlakte NVT



Oppervlakte metaalverontreiniging



(Al, Cr, Fe, Ni, Cu, Zn, Pb, Na, K, Ti, Ca ,V, Mn) ≤1E11 cm-2

Diameter 150,0 mm +0 mm/-0,2 mm
Oppervlakteoriëntatie Buiten de as: 4° richting <11-20>±0,5 °
Primaire platte lengte 47,5 mm ± 1,5 mm
Secundaire vlakke lengte Geen secundaire flat
Primaire platte oriëntatie Parallel aan<11-20>±1°
Secundaire vlakke oriëntatie NVT
Orthogonale desoriëntatie ±5,0°
Oppervlakteafwerking C-gezicht: optisch Pools, Si-gezicht: CMP
wafel rand Afschuinen

Oppervlakteruwheid

(10 μm × 10 μm)

Si Gezicht Ra≤0.20 nm; C Gezicht Ra≤0.50 nm
DikteA 350,0 μm ± 25,0 μm
LTV (10 mm × 10 mm)A ≤2μm ≤3μm
(TTV)A ≤6μm ≤10μm
(BOOG)A ≤15μm ≤25μm ≤40μm
(Verdraaien)A ≤25μm ≤40μm ≤60μm
Chips/inspringingen Geen Toegestaan ​​≥0,5 mm breedte en diepte Qty.2 ≤1.0 mm Breedte en Diepte

KrassenA

(Si-gezicht, CS8520)

≤5 en Cumulatieve Length≤0.5×Wafer Diameter

≤5 en Cumulatieve Length≤1.5×Wafer

Diameter

TUA(2mm*2mm) ≥98% ≥95% NVT
Scheuren Geen Toegestaan
Verontreiniging Geen Toegestaan
Eigendom P-MOS-kwaliteit P-SBD-kwaliteit D-klasse
Randuitsluiting 3mm

Opmerking: 3 mm randuitsluiting wordt gebruikt voor de items gemarkeerd metA.
