Productdetails:
|
Crystal Form: | 4h | Productnaam: | Sic Epitaxial Wafeltje |
---|---|---|---|
Diameter: | 150.0mm +0mm/-0.2mm | Oppervlakterichtlijn: | Off-Axis: 4°toward <11-20>±0.5 ° |
Primaire Vlakke Lengte: | 47.5mm ± 1.5mm | Secundaire Vlakke Lengte: | Geen Secundaire Vlakte |
Orthogonal Misorientation: | ±5.0° | Dikte a: | 350.0μm± 25.0μm |
Markeren: | Geen secundair vlak SiC-substraat,47,5 mm halfgeleiderwafer |

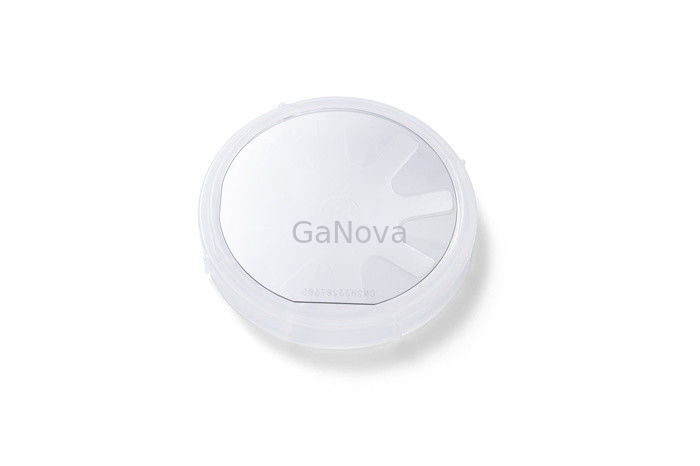

2-inch SiC-substraat 150,0 mm +0 mm/-0,2 mm 47,5 mm ± 1,5 mm Geen secundair vlak
JDCD03-001-001 2-inch SiC-substraat P-niveau 4H-N/SI<0001>260μm ± 25 μm voor stroomapparaten en microgolfapparaten
Overzicht
Onze niet-aflatende focus op het continu verbeteren van de materiaalkwaliteit en het vergroten van substraatdiameters komt onze klanten en partners rechtstreeks ten goede door hun opbrengsten te verbeteren, hun kosten te verlagen en hen in staat te stellen nieuwe generaties apparaten te produceren die in staat zijn tot nog betere prestaties.
Eigendom |
P-MOS-kwaliteit | P-SBD-kwaliteit | D-klasse |
Kristallen vorm | 4 uur | ||
polytype | Geen Toegestaan | Gebied≤5% | |
(MPD)A | ≤0,2 /cm2 | ≤0,5 /cm2 | ≤5/cm2 |
Zeskantige platen | Geen Toegestaan | Gebied≤5% | |
Zeshoekig polykristal | Geen Toegestaan | ||
InsluitselsA | Area≤0.05% | Area≤0.05% | NVT |
weerstand | 0,015Ω•cm—0,025Ω•cm | 0,015Ω•cm—0,025Ω•cm | 0,014Ω•cm—0,028Ω•cm |
(EPD)A | ≤4000/cm22 | ≤8000/cm22 | NVT |
(TED)A | ≤3000/cm22 | ≤6000/cm22 | NVT |
(BPD)A | ≤1000/cm22 | ≤2000/cm22 | NVT |
(TSD)A | ≤600/cm22 | ≤1000/cm22 | NVT |
Stapel fout | ≤0,5% oppervlakte | ≤1% oppervlakte | NVT |
Oppervlakte metaalverontreiniging |
(Al, Cr, Fe, Ni, Cu, Zn, Pb, Na, K, Ti, Ca ,V, Mn) ≤1E11 cm-2 |
||
Diameter | 150,0 mm +0 mm/-0,2 mm | ||
Oppervlakteoriëntatie | Buiten de as: 4° richting <11-20>±0,5 ° | ||
Primaire platte lengte | 47,5 mm ± 1,5 mm | ||
Secundaire vlakke lengte | Geen secundaire flat | ||
Primaire platte oriëntatie | Parallel aan<11-20>±1° | ||
Secundaire vlakke oriëntatie | NVT | ||
Orthogonale desoriëntatie | ±5,0° | ||
Oppervlakteafwerking | C-gezicht: optisch Pools, Si-gezicht: CMP | ||
wafel rand | Afschuinen | ||
Oppervlakteruwheid (10 μm × 10 μm) |
Si Gezicht Ra≤0.20 nm; C Gezicht Ra≤0.50 nm | ||
DikteA | 350,0 μm ± 25,0 μm | ||
LTV (10 mm × 10 mm)A | ≤2μm | ≤3μm | |
(TTV)A | ≤6μm | ≤10μm | |
(BOOG)A | ≤15μm | ≤25μm | ≤40μm |
(Verdraaien)A | ≤25μm | ≤40μm | ≤60μm |
Chips/inspringingen | Geen Toegestaan ≥0,5 mm breedte en diepte | Qty.2 ≤1.0 mm Breedte en Diepte | |
KrassenA (Si-gezicht, CS8520) |
≤5 en Cumulatieve Length≤0.5×Wafer Diameter |
≤5 en Cumulatieve Length≤1.5×Wafer Diameter |
|
TUA(2mm*2mm) | ≥98% | ≥95% | NVT |
Scheuren | Geen Toegestaan | ||
Verontreiniging | Geen Toegestaan | ||
Eigendom | P-MOS-kwaliteit | P-SBD-kwaliteit | D-klasse |
Randuitsluiting | 3mm |
Opmerking: 3 mm randuitsluiting wordt gebruikt voor de items gemarkeerd metA.
