Productdetails:
|
| Crystal Form: | 4h | Productnaam: | van het het Carbide (sic) Substraat van 2inch de Specificatie diameterSilicon |
|---|---|---|---|
| Diameter: | 50.8mm±0.38mm | Primaire Vlakke Richtlijn: | {10-10} ±5.0° |
| Primaire Vlakke Lengte: | 47.5mm ± 1.5mm | Secundaire Vlakke Richtlijn: | Siliciumgezicht - omhoog: 90°CW. van Eerste flat±5.0° |
| Micropipedichtheid: | ≤5cm- ² | Dikte a: | 260μm±25μm |
| Markeren: | 2 inch SiC-substraat,veeleisende vermogenselektronica 2 inch wafer,SiC-substraat 350um |
||
P-niveau 2-inch SiC-substraat 4H-N/SI<0001>260μm ± 25 μm Voor veeleisende vermogenselektronica
JDCD03-001-001 2-inch SiC-substraat P-niveau 4H-N/SI<0001>260μm ± 25 μm voor stroomapparaten en microgolfapparaten
Overzicht
Hoge kristalkwaliteit voor veeleisende vermogenselektronica
Naarmate de transport-, energie- en industriële markten evolueren, blijft de vraag naar betrouwbare, krachtige vermogenselektronica groeien.Om te voldoen aan de behoefte aan verbeterde prestaties van halfgeleiders, zoeken apparaatfabrikanten naar halfgeleidermaterialen met brede bandgap, zoals ons 4H SiC Prime Grade-portfolio van 4H n-type siliciumcarbide (SiC) wafers.
| 2 inch diameter Siliciumcarbide (SiC) substraatspecificatie | ||
| Cijfer | Productierang (P-Rang) | |
| Dimeter | 50,8 mm ± 0,38 mm | |
| Dikte | 260 μm ± 25 μm | |
| Wafeloriëntatie | Op de as: <0001>±0,5° voor 4H-N/4H-SI, Uit de as: 4,0° richting <1120 > ±0,5° voor 4H-N/4H-SI | |
| Micropijp Dichtheid | ≤5 cm-² | |
| weerstand | 4H-N | 0.015~0.028Ω·cm |
| 4H-SI | >1E5Ω·cm | |
| Primaire platte oriëntatie | {10-10}±5,0° | |
| Primaire platte lengte | 15,9 mm ± 1,7 mm | |
| Primaire platte lengte | 8,0 mm ± 1,7 mm | |
| Secundaire vlakke oriëntatie | Silicium naar boven gericht: 90°CW.van Prime vlak ±5,0° | |
| Randuitsluiting | 1mm | |
| TTV/Bow/Warp | ≤15μm/≤25μm/≤25μm | |
| Ruwheid | Siliconen gezicht | CMP Ra≤0.5nm |
| Koolstof gezicht | Poolse Ra≤1.0nm | |
| Randscheuren door licht met hoge intensiteit | Geen | |
| Zeskantige platen door licht met hoge intensiteit | Cumulatieve area≤1% | |
| Polytype-gebieden door licht met hoge intensiteit | Geen | |
| Siliciumoppervlakkrassen door licht met hoge intensiteit | 3 krassen tot 1 x waferdiameter cumulatieve lengte | |
| Edge Chips Hoog Door Intensiteit Licht licht | Geen | |
| Siliciumoppervlakteverontreiniging door hoge intensiteit | Geen | |

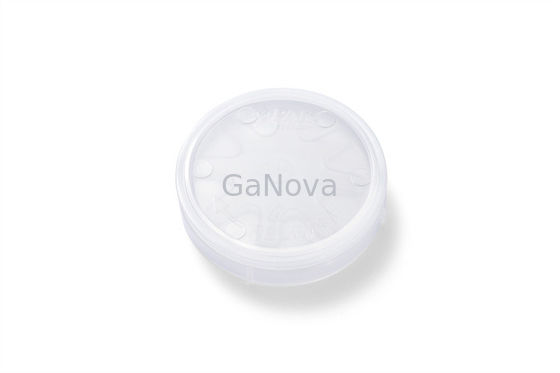

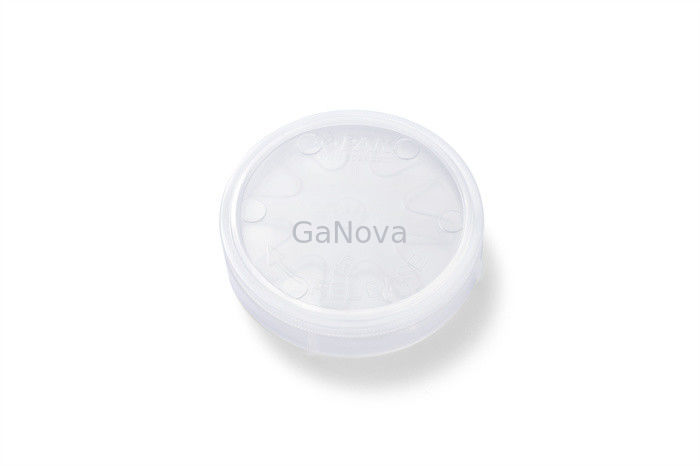

| Verpakking | Cassette met meerdere wafels of enkele wafelcontainer | |
Opmerking: 3 mm randuitsluiting wordt gebruikt voor de items gemarkeerd metA.
Over ons
Wij zijn gespecialiseerd in het verwerken van een verscheidenheid aan materialen tot wafers, substraten en op maat gemaakte optische glasonderdelen. Componenten die veel worden gebruikt in elektronica, optica, opto-elektronica en vele andere gebieden.We hebben ook nauw samengewerkt met vele binnenlandse en buitenlandse universiteiten, onderzoeksinstellingen en bedrijven, en bieden op maat gemaakte producten en diensten voor hun R&D-projecten.Het is onze visie om een goede samenwerkingsrelatie met al onze klanten te behouden door onze goede reputatie.
FAQ
Vraag: Bent u een handelsonderneming of fabrikant?
Wij zijn fabriek.
Vraag: Hoe lang is uw levertijd?
Over het algemeen is het 3-5 dagen als de goederen op voorraad zijn.
of het is 7-10 dagen als de goederen niet op voorraad zijn, het is volgens de hoeveelheid.
Vraag: Levert u monsters?is het gratis of extra?
Ja, we kunnen het monster gratis aanbieden, maar betalen geen vrachtkosten.
Vraag: Wat zijn uw betalingsvoorwaarden?
Betaling <=5000USD, 100% vooraf.
Paymen >=5000USD, 80% T/T vooraf, saldo vóór verzending.
