Productdetails:
|
| Productnaam: | Sic Epitaxial Wafeltje | Crystal Form: | 4h |
|---|---|---|---|
| Polytype: | Toegelaten niets | Diameter: | 150.0mm +0mm/-0.2mm |
| Oppervlakterichtlijn: | Off-Axis: 4°toward <11-20>±0.5 ° | Primaire Vlakke Lengte: | 47.5mm ± 1.5mm |
| Markeren: | 4H sic Epitaxial Wafeltje,het wafeltje ISO9001 van het siliciumcarbide,Sic Epitaxial Wafeltje 0 |
||

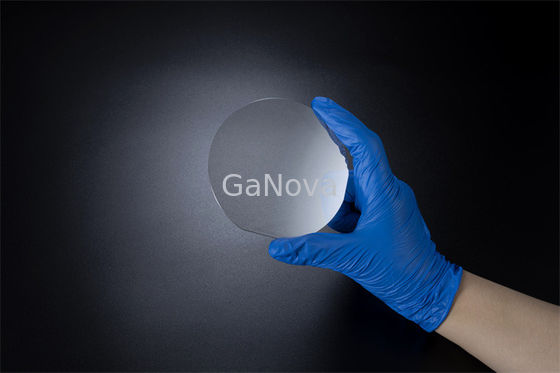

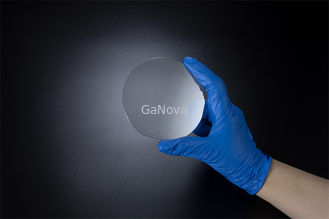

4H sic Epitaxial Wafeltje ≤0.2 /Cm2 0.015Ω•Cm-0.025Ω•Cm 150,0 mm +0mm/-0.2mm
JDCD03-001-004
Overzicht
De 200 mm-wafeltjes kunnen voor een verscheidenheid van toepassingen worden gebruikt. Deze wafeltjes zijn 50%-verdunner dan het standaardsiliciumwafeltje, zodat kan de 200 mm-diameter voor meer sic apparaten worden gebruikt.
De 200 mm-grootte is efficiënter en zal meer apparaten om op dezelfde grootte toelaten worden voortgebouwd. Een mm-diameter 200 sic is een zeer dure halfgeleider, maar zijn hoge opbrengst maakt dit nadeel goed.
| Bezit | P-MOS Rang | P-SBD Rang | D Rang |
| Crystal Form | 4H | ||
| Polytype | Toegelaten niets | Area≤5% | |
| (MPD) a | ≤0.2 /cm2 | ≤0.5 /cm2 | ≤5 /cm2 |
| Hexuitdraaiplaten | Toegelaten niets | Area≤5% | |
| Hexagonale Polycrystal | Toegelaten niets | ||
| Opneming a | Area≤0.05% | Area≤0.05% | N/A |
| Weerstandsvermogen | 0.015Ω•cm-0.025Ω•cm | 0.015Ω•cm-0.025Ω•cm | 0.014Ω•cm-0.028Ω•cm |
| (EPD) a | ≤4000/cm2 | ≤8000/cm2 | N/A |
| (TED) a | ≤3000/cm2 | ≤6000/cm2 | N/A |
| (BPD) a | ≤1000/cm2 | ≤2000/cm2 | N/A |
| (TSD) a | ≤600/cm2 | ≤1000/cm2 | N/A |
| Het stapelen van Fout | ≤0.5% Gebied | ≤1% Gebied | N/A |
|
De Verontreiniging van het oppervlaktemetaal |
(Al, Cr, Fe, Ni, Cu, Zn, Pb, Na, K, Ti, Ca, V, Mn) ≤1E11 cm-2 |
||
| Diameter | 150,0 mm +0mm/-0.2mm | ||
| Oppervlakterichtlijn | Off-Axis: 4°toward <11-20>±0.5 ° | ||
| Primaire Vlakke Lengte | 47,5 mm ± 1,5 mm | ||
| Secundaire Vlakke Lengte | Geen Secundaire Vlakte | ||
| Primaire Vlakke Richtlijn | Parallelle to±1°<11-20> | ||
| Secundaire Vlakke Richtlijn | N/A | ||
| Orthogonal Misorientation | ±5.0° | ||
| De oppervlakte eindigt | C-gezicht: Optisch Pools, Si-Gezicht: CMP | ||
| Wafeltjerand | Beveling | ||
|
Oppervlakteruwheid (10μm×10μm) |
Si-Gezicht Ra≤0.20 NM; C Gezicht Ra≤0.50 NM | ||
| Dikte a | 350.0μm± 25,0 μm | ||
| LTV (10mm×10mm) a | ≤2μm | ≤3μm | |
| (TTV) a | ≤6μm | ≤10μm | |
| (BOOG) a | ≤15μm | ≤25μm | ≤40μm |
| (Afwijking) a | ≤25μm | ≤40μm | ≤60μm |
| Spaanders/Paragrafen | Niets Toegelaten Breedte ≥0.5mm en Diepte | Qty.2≤1.0 mm Breedte en Diepte | |
|
Krast a (Si-Gezicht, CS8520) |
≤5 en Cumulatieve Length≤0.5×Wafer-Diameter |
≤5 en Cumulatieve Length≤1.5×Wafer Diameter |
|
| TUA (2mm*2mm) | ≥98% | ≥95% | N/A |
| Barsten | Toegelaten niets | ||
| Verontreiniging | Toegelaten niets | ||
| Bezit | P-MOS Rang | P-SBD Rang | D Rang |
| Randuitsluiting | 3mm | ||
Opmerking: 3mm de randuitsluiting wordt gebruikt voor de punten duidelijk met a.
