Productdetails:
|
Productnaam: | Sic Epitaxial Wafeltje | Crystal Form: | 4h |
---|---|---|---|
Diameter: | 150,0 mm +0mm/-0.2mm | Oppervlakterichtlijn: | Off-Axis: 4°toward <11-20>±0.5 ° |
Oppervlakte metaalverontreiniging: | (Al, Cr, Fe, Ni, Cu, Zn, Pb, Na, K, Ti, Ca, V, Mn) cm2 ≤1E11 | Primaire Vlakke Richtlijn: | Parallelle to<11-20>±1° |
Markeren: | SiC epitaxiaal wafeltje fotonische apparaten,4H 2 inch wafeltje,SiC epitaxiaal wafeltje ISO9001 |

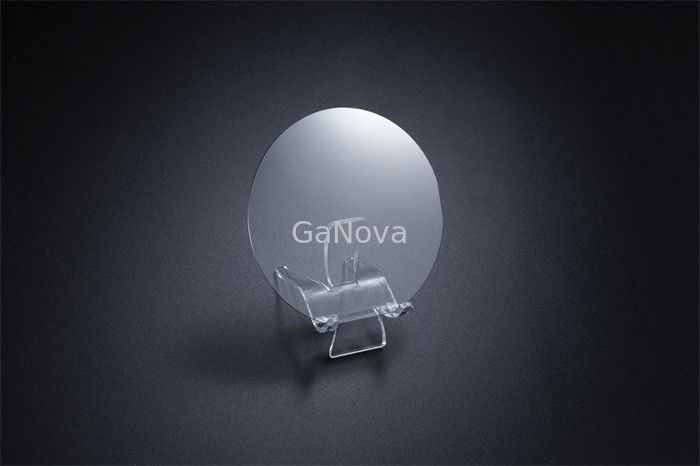

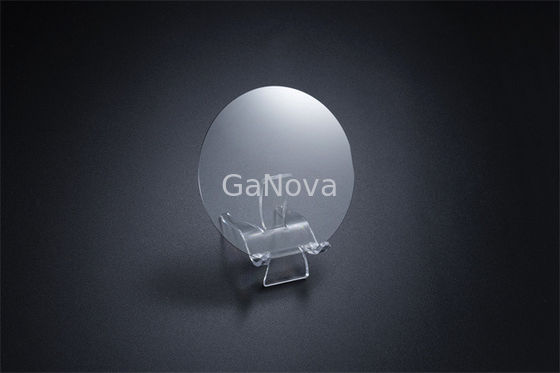

4H SiC epitaxiaal wafeltje ≤0,2 /Cm2 150,0 mm +0 mm/-0,2 mm 47,5 mm ± 1,5 mm
JDCD03-001-004
Overzicht
Een epitaixale wafel is een wafel van halfgeleidend materiaal gemaakt door epitaxiale groei (epitaxie genoemd) voor gebruik bij het maken van halfgeleider- en fotonische apparaten zoals lichtemitterende diodes (LED's).Er worden momenteel verschillende methoden gebruikt om de epitaxiale laag op bestaande silicium of andere wafels te laten groeien: metaal organische chemische dampafzetting (MOCVD) en moleculaire bundelepitaxie (MBE), LPE, HVPE.
Eigendom | P-MOS-kwaliteit | P-SBD-kwaliteit | D-klasse |
Kristallen vorm | 4 uur | ||
polytype | Geen Toegestaan | Gebied≤5% | |
(MPD)A | ≤0,2 /cm2 | ≤0,5 /cm2 | ≤5/cm2 |
Zeskantige platen | Geen Toegestaan | Gebied≤5% | |
Zeshoekig polykristal | Geen Toegestaan | ||
InsluitselsA | Area≤0.05% | Area≤0.05% | NVT |
weerstand | 0,015Ω•cm—0,025Ω•cm | 0,015Ω•cm—0,025Ω•cm | 0,014Ω•cm—0,028Ω•cm |
(EPD)A | ≤4000/cm22 | ≤8000/cm22 | NVT |
(TED)A | ≤3000/cm22 | ≤6000/cm22 | NVT |
(BPD)A | ≤1000/cm22 | ≤2000/cm22 | NVT |
(TSD)A | ≤600/cm22 | ≤1000/cm22 | NVT |
Stapel fout | ≤0,5% oppervlakte | ≤1% oppervlakte | NVT |
Oppervlakte metaalverontreiniging |
(Al, Cr, Fe, Ni, Cu, Zn, Pb, Na, K, Ti, Ca ,V, Mn) ≤1E11 cm-2 |
||
Diameter | 150,0 mm +0 mm/-0,2 mm | ||
Oppervlakteoriëntatie | Buiten de as: 4° richting <11-20>±0,5 ° | ||
Primaire platte lengte | 47,5 mm ± 1,5 mm | ||
Secundaire vlakke lengte | Geen secundaire flat | ||
Primaire platte oriëntatie | Parallel aan<11-20>±1° | ||
Secundaire vlakke oriëntatie | NVT | ||
Orthogonale desoriëntatie | ±5,0° | ||
Oppervlakteafwerking | C-gezicht: optisch Pools, Si-gezicht: CMP | ||
wafel rand | Afschuinen | ||
Oppervlakteruwheid (10 μm × 10 μm) |
Si Gezicht Ra≤0.20 nm; C Gezicht Ra≤0.50 nm | ||
DikteA | 350,0 μm ± 25,0 μm | ||
LTV (10 mm × 10 mm)A | ≤2μm | ≤3μm | |
(TTV)A | ≤6μm | ≤10μm | |
(BOOG)A | ≤15μm | ≤25μm | ≤40μm |
(Verdraaien)A | ≤25μm | ≤40μm | ≤60μm |
Chips/inspringingen | Geen Toegestaan ≥0,5 mm breedte en diepte | Qty.2 ≤1.0 mm Breedte en Diepte | |
KrassenA (Si-gezicht, CS8520) |
≤5 en Cumulatieve Length≤0.5×Wafer Diameter |
≤5 en Cumulatieve Length≤1.5×Wafer Diameter |
|
TUA(2mm*2mm) | ≥98% | ≥95% | NVT |
Scheuren | Geen Toegestaan | ||
Verontreiniging | Geen Toegestaan | ||
Eigendom | P-MOS-kwaliteit | P-SBD-kwaliteit | D-klasse |
Randuitsluiting | 3mm |
Opmerking: 3 mm randuitsluiting wordt gebruikt voor de items gemarkeerd metA.
