N Type 6inch 4H Siliciumcarbide Substraat Primaire Platte Lengte 47.5mm

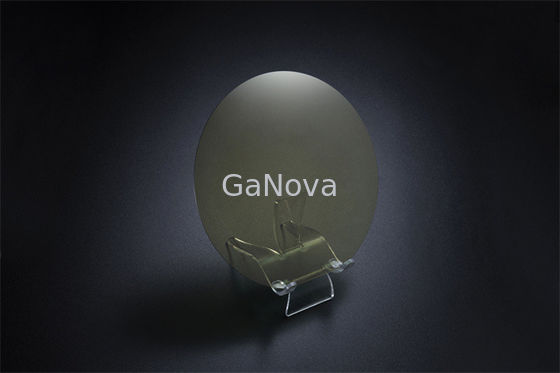

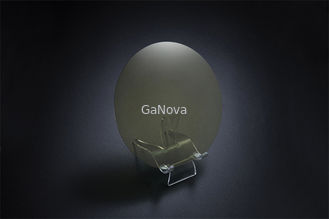

Grote Afbeelding : N Type 6inch 4H Siliciumcarbide Substraat Primaire Platte Lengte 47.5mm

Productdetails:

Plaats van herkomst:	Suzhou China
Merknaam:	GaNova
Certificering:	UKAS/ISO9001:2015
Modelnummer:	JDCD03-002-009

Betalen & Verzenden Algemene voorwaarden:

Verpakking Details:	Vacuümverpakking in een klasse 10000 cleanroom-omgeving, in cassettes van 25 stuks of enkele wafelco
Levertijd:	3-4 weekdagen
Betalingscondities:	T/T

Contact

N Type 6inch 4H Siliciumcarbide Substraat Primaire Platte Lengte 47.5mm

beschrijving

Productnaam:	Sic Epitaxial Wafeltje	Crystal Form:	4h
Diameter:	150.0mm+0.0/-0.2mm	Oppervlakterichtlijn:	{0001}±0,2°
Inkepingsrichtlijn:	<1-100>±1°	Inkepingshoek:	90° +5°/-1°
Markeren:	N-type siliciumcarbidesubstraat , 6 inch SiC-substraat , D-klasse siliciumcarbidesubstraat 47

6inch 4H-SiC-substraat N-Type D Klasse 350,0 ± 25,0 μm MPD≤5/cm2 Resistiviteit 0,014Ω•cm—0,028Ω•cm voor stroom- en microgolfapparaten

Overzicht
Siliciumcarbide (SiC) is een covalent netwerk vast.Als we naar de structuur kijken, zullen we zien dat de atomen van silicium met koolstofatomen zijn verbonden met behulp van een covalente binding tetraëdrisch.

We bieden een complete SiC-materiaaloplossing met flexibele specificaties.

Dikke epilagen Met of zonder buffer
Meerlaagse structuren Verschillende dopingniveaus, inclusief pn-overgangen
Epitaxie tijdens het proces Ingebedde en begraven structuren, contactlagen

Eigendom	P-MOS-kwaliteit	P-SBD-kwaliteit	D-klasse
Kristallen vorm	4 uur
polytype	Geen Toegestaan		Gebied≤5%
(MPD)^A	≤0,2 /cm²	≤0,5 /cm²	≤5/cm²
Zeskantige platen	Geen Toegestaan		Gebied≤5%
Zeshoekig polykristal	Geen Toegestaan
Insluitsels^A	Area≤0.05%	Area≤0.05%	NVT
weerstand	0,015Ω•cm—0,025Ω•cm	0,015Ω•cm—0,025Ω•cm	0,014Ω•cm—0,028Ω•cm
(EPD)^A	≤4000/cm2²	≤8000/cm2²	NVT
(TED)^A	≤3000/cm2²	≤6000/cm2²	NVT
(BPD)^A	≤1000/cm2²	≤2000/cm2²	NVT
(TSD)^A	≤600/cm2²	≤1000/cm2²	NVT
Stapel fout	≤0,5% oppervlakte	≤1% oppervlakte	NVT
Oppervlakte metaalverontreiniging	(Al, Cr, Fe, Ni, Cu, Zn, Pb, Na, K, Ti, Ca ,V, Mn) ≤1E11 cm^-2
Diameter	150,0 mm +0 mm/-0,2 mm
Oppervlakteoriëntatie	Buiten de as: 4° richting <11-20>±0,5 °
Primaire platte lengte	47,5 mm ± 1,5 mm
Secundaire vlakke lengte	Geen secundaire flat
Primaire platte oriëntatie	Parallel aan<11-20>±1°
Secundaire vlakke oriëntatie	NVT
Orthogonale desoriëntatie	±5,0°
Oppervlakteafwerking	C-gezicht: optisch Pools, Si-gezicht: CMP
wafel rand	Afschuinen
Oppervlakteruwheid (10 μm × 10 μm)	Si Gezicht Ra≤0.20 nm; C Gezicht Ra≤0.50 nm
Dikte^A	350,0 μm ± 25,0 μm
LTV (10 mm × 10 mm)^A	≤2μm		≤3μm
(TTV)^A	≤6μm		≤10μm
(BOOG)^A	≤15μm	≤25μm	≤40μm
(Verdraaien)^A	≤25μm	≤40μm	≤60μm
Chips/inspringingen	Geen Toegestaan ≥0,5 mm breedte en diepte		Qty.2 ≤1.0 mm Breedte en Diepte
Krassen^A (Si-gezicht, CS8520)	≤5 en Cumulatieve Length≤0.5×Wafer Diameter		≤5 en Cumulatieve Length≤1.5×Wafer Diameter
TUA(2mm*2mm)	≥98%	≥95%	NVT
Scheuren	Geen Toegestaan
Verontreiniging	Geen Toegestaan
Eigendom	P-MOS-kwaliteit	P-SBD-kwaliteit	D-klasse
Randuitsluiting	3mm

Opmerking: 3 mm randuitsluiting wordt gebruikt voor de items gemarkeerd met^A.
