Productdetails:
|
Productnaam: | Sic Epitaxial Wafeltje | Crystal Form: | 4h |
---|---|---|---|
Diameter: | 100.0mm+0.0/-0.5mm | Oppervlakterichtlijn: | Gedeeltelijke kristalrichting: 4°<11-20> beïnvloed ± 0.5° |
Lengte van de hoofdreferentierand: | 32,5 mm ± 2,0 mm | Lengte van secundaire referentierand: | 18,0 mm ± 2,0 mm |
Markeren: | 4 inch SiC-substraat |

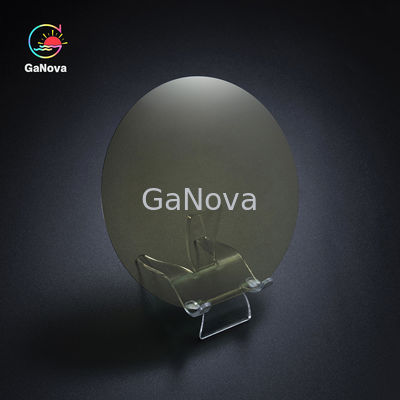

4inch 4H-SiC-substraat D-niveau N-type 350,0 ± 25,0 μm MPD≤5/cm2 Resistiviteit 0,015Ω•cm—0,025Ω•cm voor stroom- en microgolfapparaten
Overzicht
Apparaten op hoge temperatuur
Omdat SiC een hoge thermische geleidbaarheid heeft, verspreidt SiC warmte sneller dan andere halfgeleidermaterialen.Hierdoor kunnen SiC-apparaten op extreem hoge vermogensniveaus worden gebruikt en toch de grote hoeveelheden overtollige warmte die door de apparaten wordt gegenereerd, afvoeren.
Hoogfrequente vermogensapparaten
Op SiC gebaseerde microgolfelektronica wordt gebruikt voor draadloze communicatie en radar.
4 inch 4H-SiC N-type substraat |
|||
Productprestaties | P-niveau | D-niveau | |
Kristallen vorm | 4 uur | ||
Polytypisch | Niet toelaten | Gebied≤5% | |
Micropijp DichtheidA | ≤0,5/cm2 | ≤5/cm2 | |
Zes plein leeg | Niet toelaten | Gebied≤5% | |
Hybride kristal met zeshoekig oppervlak | Niet toelaten | ||
omslagpaginaA | Area≤0.05% | NVT | |
weerstand | 0,015Ω•cm—0,025Ω•cm |
0,014Ω•cm—0,028Ω•cm
|
|
schuld | ≤0,5% | NVT | |
Diameter | 100.0mm+0.0/-0.5mm | ||
Oppervlakte oriëntatie | Gedeeltelijke kristalrichting: 4°<11-20> bias ± 0,5° | ||
Lengte van de hoofdreferentierand |
32,5 mm ± 2,0 mm
|
||
Lengte van secundaire referentierand | 18,0 mm ± 2,0 mm | ||
Oriëntatie van het hoofdreferentievlak | parallel<11-20> ± 5,0˚ | ||
Oriëntatie secundair referentievlak | 90 ° met de klok mee naar het hoofdreferentievlak ˚ ± 5,0 ˚, Si naar boven gericht | ||
Orthogonale oriëntatieafwijking |
±5,0°
|
||
Voorbereiding van het oppervlak | C-Face: spiegelpolijsten, Si-Face: chemisch-mechanisch polijsten (CMP) | ||
De rand van de wafel | hoek van afschuining | ||
Oppervlakteruwheid (5 μm × 5 μm)
|
Si gezicht Ra <0,2 nm, zijde C, Ra 0,50 nm
|
||
dikte |
350,0 μm ± 25,0 μm
|
||
LTV (10 mm × 10 mm)A |
≤3µm
|
≤5µm
|
|
TTVA |
≤6 µm
|
≤10µm
|
|
BoogA |
≤15µm
|
≤30 µm
|
|
VerdraaienA |
≤25 µm
|
≤45 µm
|
|
Gebroken rand / opening | Inklapranden met een lengte en een breedte van 0,5 mm zijn niet toegestaan | ≤2 en elke lengte en breedte van 1,0 mm | |
krasA | ≤5, en de totale lengte is≤ 0,5 keer de diameter | ≤5, en de totale lengte is 1,5 keer de diameter | |
Beschikbaar gebied |
≥95%
|
NVT
|
|
gebrek | niet toelaten | ||
vervuiling | niet toelaten | ||
Rand verwijderen |
3mm |
