JDCD10-001-002 2 inch GaAs (100) Si-gedoteerde substraten

Certificaat
CHINA Shanghai GaNova Electronic Information Co., Ltd. certificaten
Ik ben online Chatten Nu

JDCD10-001-002 2 inch GaAs (100) Si-gedoteerde substraten

JDCD10-001-002 2 inch GaAs (100) Si-gedoteerde substraten
JDCD10-001-002 2 inch GaAs (100) Si-gedoteerde substraten

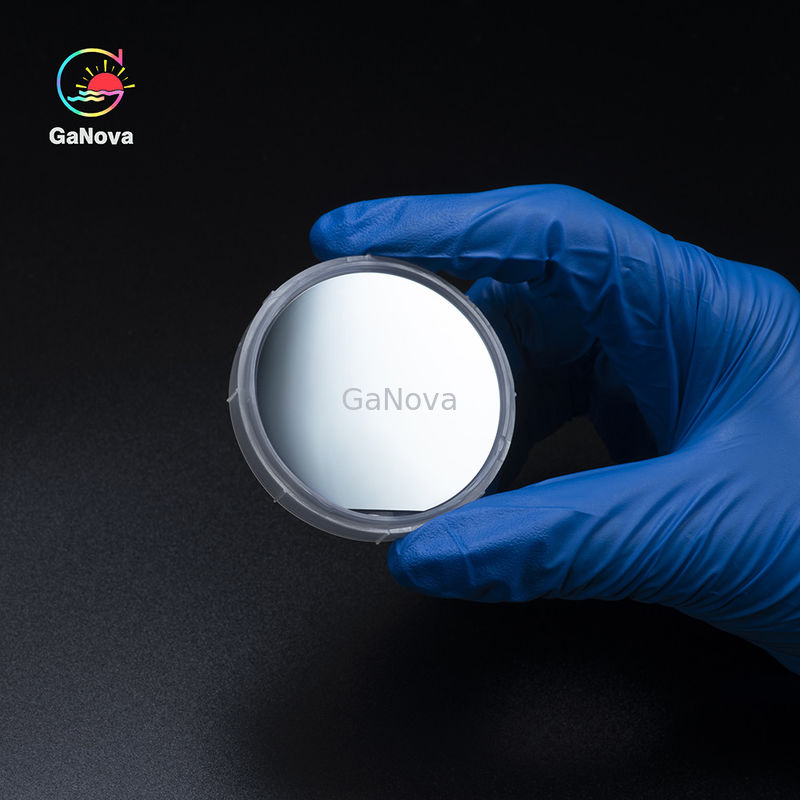

Grote Afbeelding :  JDCD10-001-002 2 inch GaAs (100) Si-gedoteerde substraten

Productdetails:
Plaats van herkomst: Suzhou China
Merknaam: GaNova
Certificering: UKAS/ISO9001:2015
Modelnummer: JDCD10-001-002
Betalen & Verzenden Algemene voorwaarden:
Verpakking Details: Vacuümverpakking in een klasse 10000 cleanroom-omgeving, in cassettes van 25 stuks of enkele wafelco
Levertijd: 3-4 weekdagen
Betalingscondities: T/T
Levering vermogen: 10000pcs/Month

JDCD10-001-002 2 inch GaAs (100) Si-gedoteerde substraten

beschrijving
Productnaam: GaAs-Si-wafel De groeimethode: VGF
Soort gedrag: S-C-N oriëntatie hoek:
IF oriëntatie: EJ[0-11]±0,5° ALS Lengte (mm): 7 ± 1
Diameter (mm): 50,8 ± 0,2 CC(/cc): 0.4E18~1E18

2inch GaAs (100) Si-gedoteerde substraten



Overzicht
GaAs wordt vaak gebruikt als substraatmateriaal voor de epitaxiale groei van andere III-V-halfgeleiders, waaronder indium-galliumarsenide, aluminium-galliumarsenide en andere.

Galliumarsenide van een GaAs Wafer heeft de eigenschap om op een directe manier laserlicht op te wekken uit elektriciteit.Er zijn twee soorten GaAs Wafer;polykristallijn en monokristallijn.Deze wafers worden gebruikt bij de productie van micro-elektronica en opto-elektronica om LED's, microgolfcircuits en LD te maken.


GaAs-Si-wafel

Groei methode

VGF
Soort gedrag SCN
Doteermiddel GaAs-Si
oriëntatie (100)15°±0,5° uit richting<111>A
oriëntatie hoek
VAN Oriëntatie EJ[0-1-1]±0,5°
VAN Lengte (mm) 17 ± 1
IF oriëntatie EJ[0-11]±0,5°
ALS Lengte (mm) 7 ± 1
Diameter (mm) 50,8 ± 0,2
cc(/cc) 0.4E18~1E18
Weerstand (ohm.cm) NVT
Mobiliteit (cm2/vs) ≥1000
EPD(/cm2) ≤5000
Dikte (um) 350 ± 20
TTV(um) <10
TTR(um) <10
buig(um) <15
Verdraaien (um) <15
Oppervlak Kant 1: gepolijst Kant 2: geëtst
Verpakking Cassette of single





Over ons

Wij zijn gespecialiseerd in het verwerken van een verscheidenheid aan materialen tot wafers, substraten en op maat gemaakte optische glasonderdelen. Componenten die veel worden gebruikt in elektronica, optica, opto-elektronica en vele andere gebieden.We hebben ook nauw samengewerkt met vele binnenlandse en buitenlandse universiteiten, onderzoeksinstellingen en bedrijven, en bieden op maat gemaakte producten en diensten voor hun R&D-projecten.Het is onze visie om een ​​goede samenwerkingsrelatie met al onze klanten te behouden door onze goede reputatie.



FAQ

Vraag: Bent u een handelsonderneming of fabrikant?
Wij zijn fabriek.
Vraag: Hoe lang is uw levertijd?
Over het algemeen is het 3-5 dagen als de goederen op voorraad zijn.
of het is 7-10 dagen als de goederen niet op voorraad zijn, het is volgens de hoeveelheid.
Vraag: Levert u monsters?is het gratis of extra?
Ja, we kunnen het monster gratis aanbieden, maar betalen geen vrachtkosten.
Vraag: Wat zijn uw betalingsvoorwaarden?
Betaling <=5000USD, 100% vooraf.
Paymen >=5000USD, 80% T/T vooraf, saldo vóór verzending.
