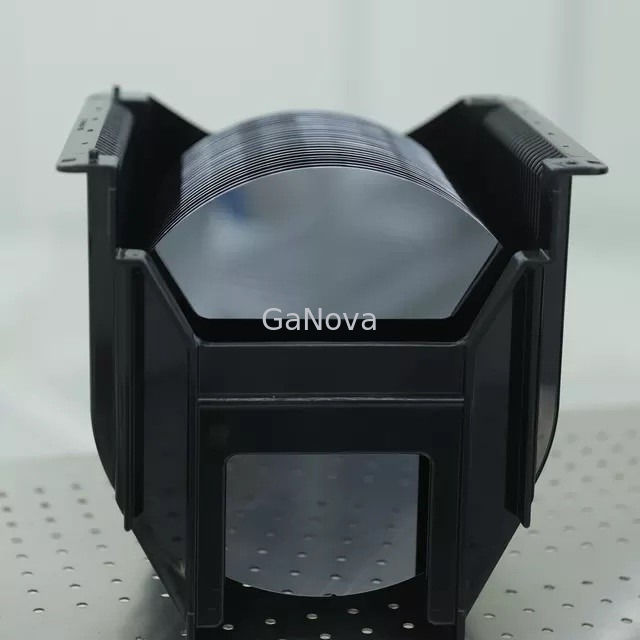

Grote Afbeelding :  MEMS-apparaten Siliciumsubstraten Geïntegreerde schakelingen Dedicated

Productdetails:
Plaats van herkomst: Suzhou China
Merknaam: GaNova
Certificering: UKAS/ISO9001:2015
Modelnummer: JDCD06-001-002
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1
Verpakking Details: Vacuümverpakking in een klasse 10000 cleanroom-omgeving, in cassettes van 25 stuks of enkele wafelco
Levertijd: 3-4 weekdagen
Betalingscondities: T/T
Levering vermogen: 50000pcs/month

MEMS-apparaten Siliciumsubstraten Geïntegreerde schakelingen Dedicated

beschrijving
Diameter: 2“ Rang: Eerste
De groeimethode: CZ Richtlijn: <1-0-0>,<1-1-1><1-1-0>
Type/Additief: P Type/Borium, n-Type/Phos, N Type/As, N Type/Sb Dikte (μm): 279
Diktetolerantie: Standaard± 25μm, Maximummogelijkheden ± 5μm weerstandsvermogen: 0.001-100 ohm-cm
TTV (μm): Standaard<10μm, Maximumcapabilities<5μm Boog/Afwijking: Standaard<40μm, Maximumcapabilities<20μm
Markeren:

MEMS-apparaten Siliciumsubstraten

,

p type 111 siliciumwafer

,

siliciumsubstraten Geïntegreerde schakelingen

2-inch Silicon Wafer MEMS-apparaten, geïntegreerde schakelingen, speciale substraten voor discrete apparaten




Overzicht

Een siliciumwafer is een materiaal dat essentieel is voor de productie van halfgeleiders, die worden aangetroffen in allerlei elektronische apparaten die ons leven verrijken.Weinigen van ons hebben de kans om in het dagelijks leven een echte siliciumwafel tegen te komen.
Een siliciumwafel is een dun plakje kristalhalfgeleider, zoals een materiaal dat is gemaakt van siliciumkristal, dat cirkelvormig is.





Specificatie

silicium wafer

Diameter



2"/3"/4"/5"/6"/8"/12"
Cijfer Primeur
Groei Methode CZ
oriëntatie <1-0-0>,<1-1-1>,<1-1-0>
Type/doteerstof P Type/Borium, N Type/Phos, N Type/As, N Type/Sb
Dikte (μm) 279/380/525/625/675/725/775
Dikte Tolerantie Standaard ± 25μm, maximale capaciteit ± 5μm
weerstand 0.001-100 ohm-cm
Oppervlak Afgerond P/E,P/P,E/E,G/G
TTV (μm) Standaard <10 μm, maximale capaciteiten <5 μm
Boog/Schering Standaard <40 μm, maximale capaciteiten <20 μm
Deeltje <10@0.5μm;<10@0.3μm;<10@0.2μm;







Over ons

Wij zijn gespecialiseerd in het verwerken van een verscheidenheid aan materialen tot wafers, substraten en op maat gemaakte optische glasonderdelen. Componenten die veel worden gebruikt in elektronica, optica, opto-elektronica en vele andere gebieden.We hebben ook nauw samengewerkt met vele binnenlandse en buitenlandse universiteiten, onderzoeksinstellingen en bedrijven, en bieden op maat gemaakte producten en diensten voor hun R&D-projecten.Het is onze visie om een ​​goede samenwerkingsrelatie met al onze klanten te behouden door onze goede reputatie.





FAQ

Vraag: Bent u een handelsonderneming of fabrikant?
Wij zijn fabriek.
Vraag: Hoe lang is uw levertijd?
Over het algemeen is het 3-5 dagen als de goederen op voorraad zijn.
of het is 7-10 dagen als de goederen niet op voorraad zijn, het is volgens de hoeveelheid.
Vraag: Levert u monsters?is het gratis of extra?
Ja, we kunnen het monster gratis aanbieden, maar betalen geen vrachtkosten.
Vraag: Wat zijn uw betalingsvoorwaarden?
Betaling <=5000USD, 100% vooraf.
Paymen >=5000USD, 80% T/T vooraf, saldo vóór verzending.
