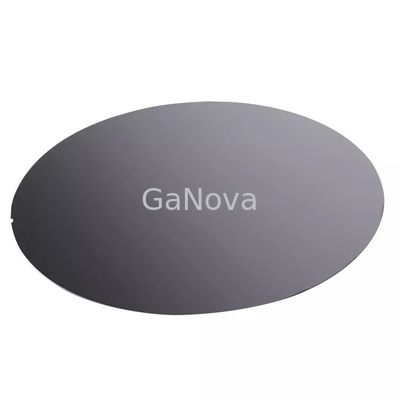

De afzonderlijke Substraten P/E P/P E van Apparatensi/B.V. /G-Gebeëindigde Oppervlakte

De afzonderlijke Substraten P/E P/P E van Apparatensi/B.V. /G-Gebeëindigde Oppervlakte
De afzonderlijke Substraten P/E P/P E van Apparatensi/B.V. /G-Gebeëindigde Oppervlakte

Grote Afbeelding :  De afzonderlijke Substraten P/E P/P E van Apparatensi/B.V. /G-Gebeëindigde Oppervlakte

Productdetails:
Plaats van herkomst: Suzhou China
Merknaam: GaNova
Certificering: UKAS/ISO9001:2015
Modelnummer: JDCD06-001-002
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1
Verpakking Details: Vacuümverpakking in een klasse 10000 cleanroom-omgeving, in cassettes van 25 stuks of enkele wafelco
Levertijd: 3-4 weekdagen
Betalingscondities: T/T
Levering vermogen: 50000pcs/month

De afzonderlijke Substraten P/E P/P E van Apparatensi/B.V. /G-Gebeëindigde Oppervlakte

beschrijving
De groeimethode: CZ Diameter: 2“
Rang: Eerste Richtlijn: <1-0-0>,<1-1-1><1-1-0>
Dikte (μm): 279 Diktetolerantie: Standaard± 25μm, Maximummogelijkheden ± 5μm
weerstandsvermogen: 0.001-100 ohm-cm Gebeëindigde oppervlakte: P/E, P/P, E/E, G/G
Markeren:

De afzonderlijke substraten van Apparatensi

,

het substraat van Si 100

,

Si-P/E substraten

Afzonderlijk Apparaten 2-duim P/E Siliciumwafeltje, P/P, E/E, G/G-Gebeëindigde Oppervlakte

2-duim de Apparaten van het Siliciumwafeltje MEMS, Geïntegreerde schakelingen, Specifieke Substraten voor Afzonderlijke Apparaten


Overzicht

Het silicium is de tweede - het gemeenschappelijkste element ter wereld en het is het meeste-meeste gemeenschappelijke element in het volledige heelal. Het is de gemeenschappelijkste halfgeleider en het wijdst gebruikt in de elektronische en technologiesector.

Tijdens het de groeiproces kunnen de opzettelijke toevoegingen van additieven aan worden toegevoegd om de zuiverheid van het silicium te veranderen afhankelijk van wat het doel van het zal zijn. Deze geïntroduceerde onzuiverheden kunnen de elektrische eigenschappen van het silicium veranderen, dat nuttig kan zijn afhankelijk van wat het silicium uiteindelijk voor wordt geproduceerd.

Specificatie

siliciumwafeltje

Diameter

2“/3“/4“/5“/6“/8“/12“
Rang Eerste
De groeimethode CZ
Richtlijn <1-0-0>,<1-1-1><1-1-0>
Type/Additief P Type/Borium, n-Type/Phos, N Type/As, N Type/Sb
Dikte (μm) 279/380/525/625/675/725/775
Diktetolerantie Standaard± 25μm, Maximumcapabilit/IES ± 5μm
Weerstandsvermogen 0.001-100 ohm-cm
Gebeëindigde oppervlakte P/E, P/P, E/E, G/G
TTV (μm) Norm <10>
Boog/Afwijking Norm <40>
Deeltje <10>

Ongeveer ons

Wij specialiseren ons in de verwerking van een verscheidenheid van materialen in wafeltjes, substraten en aangepast optisch die glas parts.components wijd op elektronika, optica, opto elektronika en veel andere gebieden worden gebruikt. Wij hebben ook nauw met vele binnenlandse en overzee universiteiten, onderzoeksinstellingen samengewerkt en de bedrijven, verlenen aangepaste producten en de diensten voor hun R&D-projecten. Het is onze visie aan het handhaven van een goede verhouding van samenwerking met onze alle klanten door onze goede reputaties.

FAQ

Q: Bent u handelsmaatschappij of fabrikant?
Wij zijn fabriek.
Q: Hoe lang is uw levertijd?
Over het algemeen is het 3-5 dagen als de goederen in voorraad zijn.
of het is 7-10 dagen als de goederen niet in voorraad zijn, is het volgens hoeveelheid.
Q: Verstrekt u steekproeven? is het extra vrij of?
Ja, konden wij de steekproef voor vrije last aanbieden maar betalen niet de kosten van vracht.
Q: Wat is uw betalingsvoorwaarden?
Betalings <> betaling >=5000USD, 80% T/T vooraf, saldo vóór verzending.
