2“ het Wafeltjedikte 279μm van het Halfgeleidersilicium

Certificaat
CHINA Shanghai GaNova Electronic Information Co., Ltd. certificaten
Ik ben online Chatten Nu

2“ het Wafeltjedikte 279μm van het Halfgeleidersilicium

2“ het Wafeltjedikte 279μm van het Halfgeleidersilicium
2“ het Wafeltjedikte 279μm van het Halfgeleidersilicium

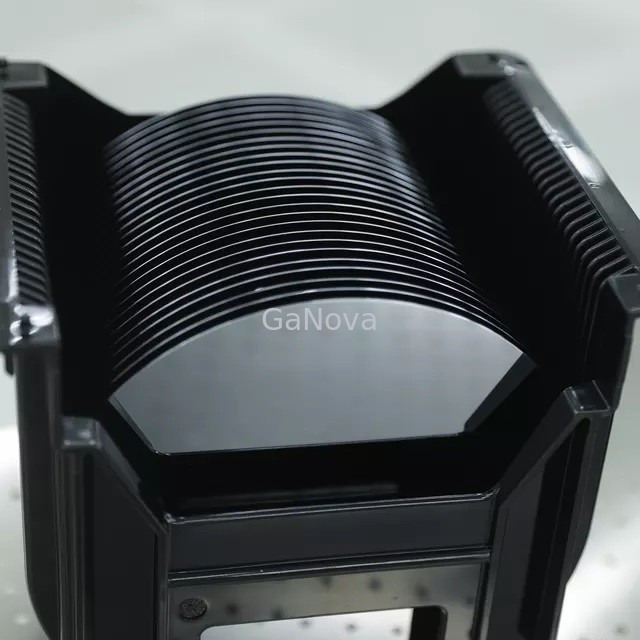

Grote Afbeelding :  2“ het Wafeltjedikte 279μm van het Halfgeleidersilicium

Productdetails:
Plaats van herkomst: Suzhou China
Merknaam: GaNova
Certificering: UKAS/ISO9001:2015
Modelnummer: JDCD06-001-002
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1
Verpakking Details: Vacuümverpakking in een klasse 10000 cleanroom-omgeving, in cassettes van 25 stuks of enkele wafelco
Levertijd: 3-4 weekdagen
Betalingscondities: T/T
Levering vermogen: 50000pcs/month

2“ het Wafeltjedikte 279μm van het Halfgeleidersilicium

beschrijving
Diameter: 2“ Richtlijn: <1-0-0>,<1-1-1><1-1-0>
Type/Additief: P Type/Borium, n-Type/Phos, N Type/As, N Type/Sb Dikte (μm): 279
Diktetolerantie: Standaard± 25μm, Maximummogelijkheden ± 5μm weerstandsvermogen: 0.001-100 ohm-cm
Gebeëindigde oppervlakte: P/E, P/P, E/E, G/G TTV (μm): Standard <10 μm, Maximumcapabilities<5 μm
Boog/Afwijking: Standard <40 μm, Maximumcapabilities<20 μm Deeltje: <10>
Markeren:

2“ het wafeltje van het halfgeleidersilicium

,

N Type siliciumepi wafeltje

,

n gesmeerd siliciumwafeltje 279um

de Dikte (μm) Weerstandsvermogen 279 2-duim van het Siliciumwafeltje 0.001-100 ohm-Cm

2-duim de Apparaten van het Siliciumwafeltje MEMS, Geïntegreerde schakelingen, Specifieke Substraten voor Afzonderlijke Apparaten


Overzicht

Weinigen van ons hebben een kans om een daadwerkelijk siliciumwafeltje in het dagelijkse leven te ontmoeten. Deze ultra-vlakke schijf is opgepoetst, en gemaakt aan een spiegel-als oppervlakte zo vrij mogelijk van uiterst kleine oppervlakteonregelmatigheden, die tot het maken het vlakste voorwerp in de wereld. Het is ultra-schoon, ook vrijwel vrij van microparticles en andere onzuiverheden. Deze kwaliteiten zijn noodzakelijk zodat kan het als substraatmateriaal van de overzichtshalfgeleiders worden gebruikt van vandaag.

Specificatie

siliciumwafeltje

Diameter

2“/3“/4“/5“/6“/8“/12“
Rang Eerste
De groeimethode CZ
Richtlijn <1-0-0>,<1-1-1><1-1-0>
Type/Additief P Type/Borium, n-Type/Phos, N Type/As, N Type/Sb
Dikte (μm) 279/380/525/625/675/725/775
Diktetolerantie Standaard± 25μm, Maximumcapabilit/IES ± 5μm
Weerstandsvermogen 0.001-100 ohm-cm
Gebeëindigde oppervlakte P/E, P/P, E/E, G/G
TTV (μm) Norm <10>
Boog/Afwijking Norm <40>
Deeltje <10>

Ongeveer ons

Wij specialiseren ons in de verwerking van een verscheidenheid van materialen in wafeltjes, substraten en aangepast optisch glas parts.components dat wijd op elektronika, optica, opto elektronika en veel andere gebieden worden gebruikt. Wij hebben ook nauw met vele binnenlandse en overzee universiteiten, onderzoeksinstellingen samengewerkt en de bedrijven, verlenen aangepaste producten en de diensten voor hun R&D-projecten. Het is onze visie aan het handhaven van een goede verhouding van samenwerking met onze alle klanten door onze goede reputaties.

FAQ

Q: Bent u handelsmaatschappij of fabrikant?
Wij zijn fabriek.
Q: Hoe lang is uw levertijd?
Over het algemeen is het 3-5 dagen als de goederen in voorraad zijn.
of het is 7-10 dagen als de goederen niet in voorraad zijn, is het volgens hoeveelheid.
Q: Verstrekt u steekproeven? is het extra vrij of?
Ja, konden wij de steekproef voor vrije last aanbieden maar betalen niet de kosten van vracht.
Q: Wat is uw betalingsvoorwaarden?
Betalings <> betaling >=5000USD, 80% T/T vooraf, saldo vóór verzending.
