Halfgeleiderapparaten 2 Inch Silicon Substrate Wafer 8'' 12''

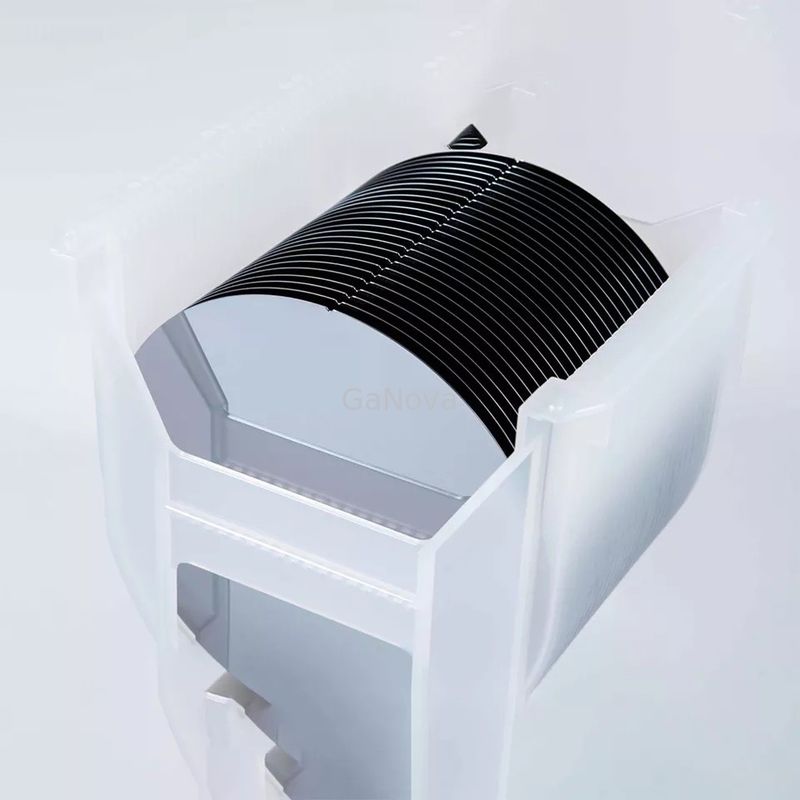

Grote Afbeelding : Halfgeleiderapparaten 2 Inch Silicon Substrate Wafer 8'' 12''

Productdetails:

Plaats van herkomst:	Suzhou China
Merknaam:	GaNova
Certificering:	UKAS/ISO9001:2015
Modelnummer:	JDCD06-001-002

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	1
Verpakking Details:	Vacuümverpakking in een klasse 10000 cleanroom-omgeving, in cassettes van 25 stuks of enkele wafelco
Levertijd:	3-4 weekdagen
Betalingscondities:	T/T
Levering vermogen:	50000pcs/month

Contact

Halfgeleiderapparaten 2 Inch Silicon Substrate Wafer 8'' 12''

beschrijving

Diameter:	2“	Rang:	Eerste
De groeimethode:	CZ	Richtlijn:	<1-0-0>,<1-1-1><1-1-0>
Type/Additief:	P Type/Borium, n-Type/Phos, N Type/As, N Type/Sb	Dikte (μm):	279
Diktetolerantie:	Standaard± 25μm, Maximummogelijkheden ± 5μm	weerstandsvermogen:	0.001-100 ohm-cm
Gebeëindigde oppervlakte:	P/E, P/P, E/E, G/G	TTV (μm):	Standaard<10μm, Maximumcapabilities<5μm
Boog/Afwijking:	Standaard<40μm, Maximumcapabilities<20μm	Deeltje:	<10>
Markeren:	2 inch siliciumsubstraat , silicium 12 inch wafer , siliciumsubstraat 8''

2-inch silicium wafer 2"/3"/4"/5"/6"/8"/12" Prime Grade 0,001-100 ohm-cm

2-inch Silicon Wafer MEMS-apparaten, geïntegreerde schakelingen, speciale substraten voor discrete apparaten

Overzicht

Bijna alle elektronische apparatuur om ons heen maakt gebruik van halfgeleiderapparaten.Dat omvat informatie-apparaten zoals smartphones, pc's, tablets en draagbare computers;huishoudelijke apparaten zoals tv's en airconditioners;en transportmiddelen van auto's naar treinen.

Specificatie

silicium wafer
Diameter	2"/3"/4"/5"/6"/8"/12"
Cijfer	Primeur
Groei Methode	CZ
oriëntatie	<1-0-0>,<1-1-1>,<1-1-0>
Type/doteerstof	P Type/Borium, N Type/Phos, N Type/As, N Type/Sb
Dikte (μm)	279/380/525/625/675/725/775
Dikte Tolerantie	Standaard ± 25μm, maximale capaciteit ± 5μm
weerstand	0.001-100 ohm-cm
Oppervlak Afgerond	P/E,P/P,E/E,G/G
TTV (μm)	Standaard <10 μm, maximale capaciteiten <5 μm
Boog/Schering	Standaard <40 μm, maximale capaciteiten <20 μm
Deeltje	<10@0.5μm;<10@0.3μm;<10@0.2μm;

Over ons

Wij zijn gespecialiseerd in het verwerken van een verscheidenheid aan materialen tot wafers, substraten en op maat gemaakte optische glasonderdelen. Componenten die veel worden gebruikt in elektronica, optica, opto-elektronica en vele andere gebieden.We hebben ook nauw samengewerkt met vele binnenlandse en buitenlandse universiteiten, onderzoeksinstellingen en bedrijven, en bieden op maat gemaakte producten en diensten voor hun R&D-projecten.Het is onze visie om een goede samenwerkingsrelatie met al onze klanten te behouden door onze goede reputatie.

FAQ

Vraag: Bent u een handelsonderneming of fabrikant?
Wij zijn fabriek.
Vraag: Hoe lang is uw levertijd?
Over het algemeen is het 3-5 dagen als de goederen op voorraad zijn.
of het is 7-10 dagen als de goederen niet op voorraad zijn, het is volgens de hoeveelheid.
Vraag: Levert u monsters?is het gratis of extra?
Ja, we kunnen het monster gratis aanbieden, maar betalen geen vrachtkosten.
Vraag: Wat zijn uw betalingsvoorwaarden?
Betaling <=5000USD, 100% vooraf.
Paymen >=5000USD, 80% T/T vooraf, saldo vóór verzending.

label:

Contactpersoon: Xiwen Bai (Ciel)

Tel.: +8613372109561
