4“ 5“ 6“ Si-Wafeltjep Type/Boriumn Type/als n-Type/Sb

4“ 5“ 6“ Si-Wafeltjep Type/Boriumn Type/als n-Type/Sb
4“ 5“ 6“ Si-Wafeltjep Type/Boriumn Type/als n-Type/Sb

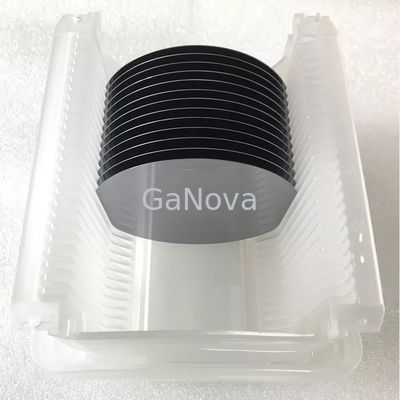

Grote Afbeelding :  4“ 5“ 6“ Si-Wafeltjep Type/Boriumn Type/als n-Type/Sb

Productdetails:
Plaats van herkomst: Suzhou China
Merknaam: GaNova
Certificering: UKAS/ISO9001:2015
Modelnummer: JDCD06-001-002
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1
Verpakking Details: Vacuümverpakking in een klasse 10000 cleanroom-omgeving, in cassettes van 25 stuks of enkele wafelco
Levertijd: 3-4 weekdagen
Betalingscondities: T/T
Levering vermogen: 50000pcs/month

4“ 5“ 6“ Si-Wafeltjep Type/Boriumn Type/als n-Type/Sb

beschrijving
Diameter: 2“ Rang: Eerste
De groeimethode: CZ Richtlijn: <1-0-0>,<1-1-1><1-1-0>
Type/Additief: P Type/Borium, n-Type/Phos, N Type/As, N Type/Sb Dikte (μm): 279
Diktetolerantie: Standaard± 25μm, Maximummogelijkheden ± 5μm weerstandsvermogen: 0.001-100 ohm-cm
Gebeëindigde oppervlakte: P/E, P/P, E/E, G/G TTV (μm): Standaard<10μm, Maximumcapabilities<5μm
Boog/Afwijking: Standaard<40μm, Maximumcapabilities<20μm Deeltje: <10>
Markeren:

5“ Si-Wafeltje

,

p type siliciumsubstraat 4“

,

6“ Si-Wafeltje

2/4“/5“/6“/8“/12“ het Type“/3“ van Siliciumwafeltje P/Borium, n-Type/Phos, N Type/As, N Type/Sb

2-duim de Apparaten van het Siliciumwafeltje MEMS, Geïntegreerde schakelingen, Specifieke Substraten voor Afzonderlijke Apparaten


Overzicht

Het siliciumwafeltje kan n-type of p-type voor anodization zijn. Ten eerste, worden de siliciumwafeltjes schoongemaakt door diverse alcoholoplosmiddelen in een ultrasone reinigingsmachine om zuiver poreus silicium te verkrijgen. De gebruikte oplosmiddelen zijn gewoonlijk aceton, isopropanol, en gedeioniseerd water.

De onderzoekers willen gewoonlijk de inheemse oxydelaag vóór anodization van silicium verwijderen. Verdund HF kan worden gebruikt om een inheemse oxydelaag te verwijderen die natuurlijk zich op de oppervlakte bij kamertemperatuur na productie vormt.

Specificatie

siliciumwafeltje

Diameter

2“/3“/4“/5“/6“/8“/12“
Rang Eerste
De groeimethode CZ
Richtlijn <1-0-0>,<1-1-1><1-1-0>
Type/Additief P Type/Borium, n-Type/Phos, N Type/As, N Type/Sb
Dikte (μm) 279/380/525/625/675/725/775
Diktetolerantie Standaard± 25μm, Maximumcapabilit/IES ± 5μm
Weerstandsvermogen 0.001-100 ohm-cm
Gebeëindigde oppervlakte P/E, P/P, E/E, G/G
TTV (μm) Norm <10>
Boog/Afwijking Norm <40>
Deeltje <10>

Ongeveer ons

Wij specialiseren ons in de verwerking van een verscheidenheid van materialen in wafeltjes, substraten en aangepast optisch die glas parts.components wijd op elektronika, optica, opto elektronika en veel andere gebieden worden gebruikt. Wij hebben ook nauw met vele binnenlandse en overzee universiteiten, onderzoeksinstellingen samengewerkt en de bedrijven, verlenen aangepaste producten en de diensten voor hun R&D-projecten. Het is onze visie aan het handhaven van een goede verhouding van samenwerking met onze alle klanten door onze goede reputaties.

FAQ

Q: Bent u handelsmaatschappij of fabrikant?
Wij zijn fabriek.
Q: Hoe lang is uw levertijd?
Over het algemeen is het 3-5 dagen als de goederen in voorraad zijn.
of het is 7-10 dagen als de goederen niet in voorraad zijn, is het volgens hoeveelheid.
Q: Verstrekt u steekproeven? is het extra vrij of?
Ja, konden wij de steekproef voor vrije last aanbieden maar betalen niet de kosten van vracht.
Q: Wat is uw betalingsvoorwaarden?
Betalings <> betaling >=5000USD, 80% T/T vooraf, saldo vóór verzending.
