JDCD07-001-002-5-duim de Verwerking van SOI Epitaxial Wafer For MEMS

JDCD07-001-002-5-duim de Verwerking van SOI Epitaxial Wafer For MEMS

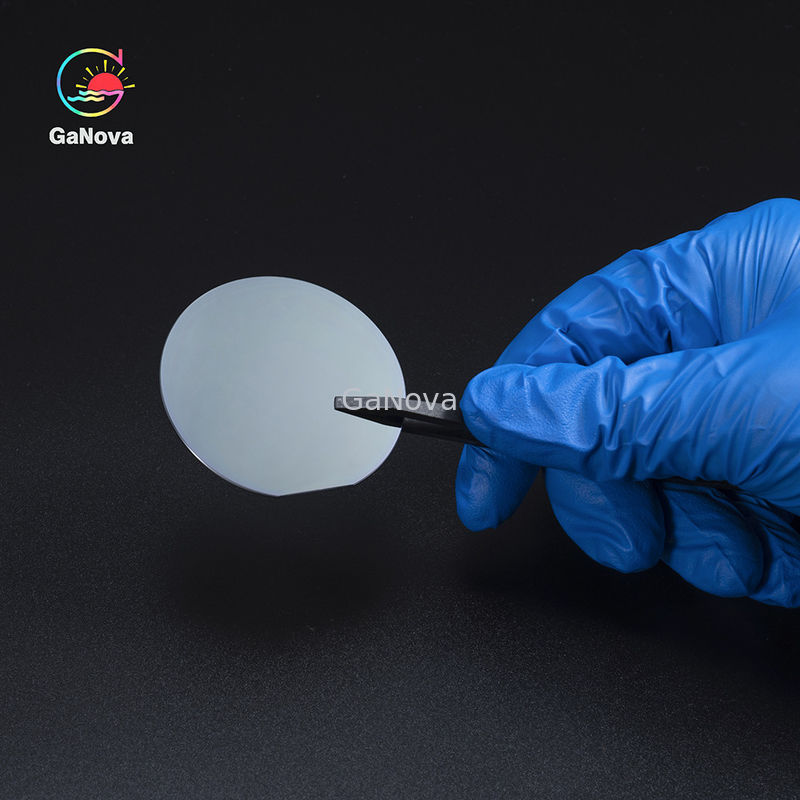

JDCD07-001-002  5-Inch SOI Epitaxial Wafer For MEMS Processing
JDCD07-001-002-5-duim de Verwerking van SOI Epitaxial Wafer For MEMS JDCD07-001-002-5-duim de Verwerking van SOI Epitaxial Wafer For MEMS

Grote Afbeelding :  JDCD07-001-002-5-duim de Verwerking van SOI Epitaxial Wafer For MEMS

Productdetails:
Plaats van herkomst: Suzhou China
Merknaam: GaNova
Certificering: UKAS/ISO9001:2015
Modelnummer: JDCD07-001-002
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1
Verpakking Details: Vacuümverpakking in een klasse 10000 cleanroom-omgeving, in cassettes van 25 stuks of enkele wafelco
Levertijd: 3-4 weekdagen
Betalingscondities: T/T
Levering vermogen: 50000pcs/month

JDCD07-001-002-5-duim de Verwerking van SOI Epitaxial Wafer For MEMS

beschrijving
Richtlijn: <100>,<111> Type/Additief: P Type/Borium, n-Type/Phos, N Type/As, N Type/Sb
De Uniformiteit: <5> weerstandsvermogen: 0.001-20000 ohm-Cm
Gebeëindigde oppervlakte: P/E, P/P Uniformiteit: <2>
Deeltje: <10>

5-duim SOI epitaxial wafeltje voor MEMS-verwerking


Overzicht

De siliciumwafeltjes (Si-Wafeltje) zijn dunne plakken van hoogst zuiver gekristalliseerd Silicium. De siliciumwafeltjes doen dienst als substraat voor micro-electronische apparaten en zijn vooral nuttig in de bouw van elektronische kringen wegens hun geleidingsvermogen en doenbaarheid. Het silicium komt zevende als gemeenschappelijkste element in het volledige heelal en de tweede - gemeenschappelijkste element ter wereld. Sommige gemeenschappelijke materialen die silicium bevatten zijn strandzand, kwarts, vuursteen, agaat, onder andere. Het silicium is de belangrijkste component in bouwmaterialen zoals baksteen, cement, en glas. Het bedekt ook de grafiek als de gemeenschappelijkste halfgeleider die het heeft gemaakt te zijn het wijdst gebruikt in de elektronische en technologiesector

Specificatie

SOI
Diameter 4 ' ‚ 5 ' ‚ 6 ' ‚ 7 ' ‚

Apparatenlaag

Additief Borium, Phos, Arsenicum, Undoped Antimonium,
Richtlijn <100>,<111>
Type SIMOX, BESOI, Simbond, slim-Besnoeiing
Weerstandsvermogen 0.001-20000 ohm-Cm
Dikte (um) 0.2-150
De Uniformiteit <5>
DOOSlaag Dikte (um) 0.4-3
Uniformiteit <2>

Substraat

Richtlijn <100>, <111>
Type/Additief P Type/Borium, n-Type/Phos, N Type/As, N Type/Sb
Dikte (um) 300-725
Weerstandsvermogen 0.001-20000 ohm-Cm
Gebeëindigde oppervlakte P/E P/P,
Deeltje <10>

Ongeveer ons

Wij specialiseren ons in de verwerking van een verscheidenheid van materialen in wafeltjes, substraten en aangepast optisch die glas parts.components wijd op elektronika, optica, opto elektronika en veel andere gebieden worden gebruikt. Wij hebben ook nauw met vele binnenlandse en overzee universiteiten, onderzoeksinstellingen samengewerkt en de bedrijven, verlenen aangepaste producten en de diensten voor hun R&D-projecten. Het is onze visie aan het handhaven van een goede verhouding van samenwerking met onze alle klanten door onze goede reputaties.

FAQ

Q: Bent u handelsmaatschappij of fabrikant?
Wij zijn fabriek.
Q: Hoe lang is uw levertijd?
Over het algemeen is het 3-5 dagen als de goederen in voorraad zijn.
of het is 7-10 dagen als de goederen niet in voorraad zijn, is het volgens hoeveelheid.
Q: Verstrekt u steekproeven? is het extra vrij of?
Ja, konden wij de steekproef voor vrije last aanbieden maar betalen niet de kosten van vracht.
Q: Wat is uw betalingsvoorwaarden?
Betalings <> betaling >=5000USD, 80% T/T vooraf, saldo vóór verzending.
