JDCD07-001-001 4-inch SOI epitaxiaal wafeltje voor MEMS-verwerking

Certificaat
CHINA Shanghai GaNova Electronic Information Co., Ltd. certificaten
Ik ben online Chatten Nu

JDCD07-001-001 4-inch SOI epitaxiaal wafeltje voor MEMS-verwerking

JDCD07-001-001 4-inch SOI epitaxiaal wafeltje voor MEMS-verwerking
JDCD07-001-001 4-Inch SOI Epitaxial Wafer For MEMS Processing
JDCD07-001-001 4-inch SOI epitaxiaal wafeltje voor MEMS-verwerking JDCD07-001-001 4-inch SOI epitaxiaal wafeltje voor MEMS-verwerking

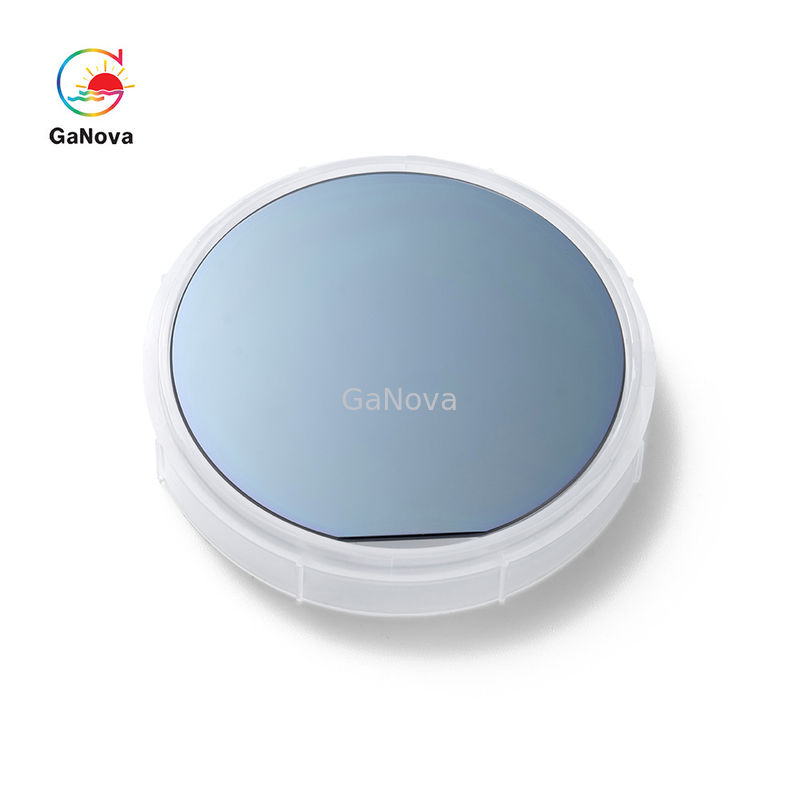

Grote Afbeelding :  JDCD07-001-001 4-inch SOI epitaxiaal wafeltje voor MEMS-verwerking

Productdetails:
Plaats van herkomst: Suzhou China
Merknaam: GaNova
Certificering: UKAS/ISO9001:2015
Modelnummer: JDCD07-001-001
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1
Verpakking Details: Vacuümverpakking in een klasse 10000 cleanroom-omgeving, in cassettes van 25 stuks of enkele wafelco
Levertijd: 3-4 weekdagen
Betalingscondities: T/T
Levering vermogen: 50000pcs/month

JDCD07-001-001 4-inch SOI epitaxiaal wafeltje voor MEMS-verwerking

beschrijving
Diameter: 4“ Richtlijn: <100>,<111>
Type/Additief: P Type/Borium, n-Type/Phos, N Type/As, N Type/Sb Dikte (μm): 300-725
weerstandsvermogen: 0.001-20000 ohm-Cm Gebeëindigde oppervlakte: P/E P/P,
Deeltje: <10>

4-inch SOI epitaxiale wafer voor MEMS-verwerking




Overzicht

Hoewel siliciumkristallen er misschien metaalachtig uitzien, zijn ze niet volledig van metaal.Vanwege de "vrije elektronen" die zich gemakkelijk tussen atomen verplaatsen, zijn metalen goede geleiders van elektriciteit en elektriciteit is de beweging van elektronen.Een puur siliciumkristal daarentegen is bijna een isolator;waardoor er heel weinig stroom doorheen gaat.Dit kan echter worden veranderd via een proces dat doping wordt genoemd.





Specificatie



DUS IK
Diameter 4'' 5'' 6'' 7''





Apparaatlaag

Doteermiddel Boor, Phos, Arsenicum, Antimoon, Ongedoteerd
oriëntatie <100>,<111>
Type SIMOX, BESOI, Simbond, Smartcut
weerstand 0.001-20000 Ohm-cm
Dikte (um) 0,2-150
De uniformiteit <5%
BOX-laag Dikte (um) 0,4-3
Uniformiteit <2,5%





Substraat

oriëntatie <100>, <111>
Type/doteerstof P Type/Borium, N Type/Phos, N Type/As, N Type/Sb
Dikte (um) 300-725
weerstand 0.001-20000 Ohm-cm
Oppervlak afgewerkt P/P, P/E
Deeltje <10@.0.3um



Over ons

Wij zijn gespecialiseerd in het verwerken van een verscheidenheid aan materialen tot wafers, substraten en op maat gemaakte optische glasonderdelen. Componenten die veel worden gebruikt in elektronica, optica, opto-elektronica en vele andere gebieden.We hebben ook nauw samengewerkt met vele binnenlandse en buitenlandse universiteiten, onderzoeksinstellingen en bedrijven, en bieden op maat gemaakte producten en diensten voor hun R&D-projecten.Het is onze visie om een ​​goede samenwerkingsrelatie met al onze klanten te behouden door onze goede reputatie.





FAQ

Vraag: Bent u een handelsonderneming of fabrikant?
Wij zijn fabriek.
Vraag: Hoe lang is uw levertijd?
Over het algemeen is het 3-5 dagen als de goederen op voorraad zijn.
of het is 7-10 dagen als de goederen niet op voorraad zijn, het is volgens de hoeveelheid.
Vraag: Levert u monsters?is het gratis of extra?
Ja, we kunnen het monster gratis aanbieden, maar betalen geen vrachtkosten.
Vraag: Wat zijn uw betalingsvoorwaarden?
Betaling <=5000USD, 100% vooraf.
Paymen >=5000USD, 80% T/T vooraf, saldo vóór verzending.
