Productdetails:
|
| Diameter: | 8“ | Rang: | Eerste |
|---|---|---|---|
| De groeimethode: | CZ | Richtlijn: | <1-0-0>,<1-1-1><1-1-0> |
| Type/Additief: | P Type/Borium, n-Type/Phos, N Type/As, N Type/Sb | Dikte (μm): | 725 |
| Diktetolerantie: | Standaard± 25μm, Maximummogelijkheden ± 5μm | weerstandsvermogen: | 0.001-100 ohm-cm |
| Gebeëindigde oppervlakte: | P/E, P/P, E/E, G/G | TTV (μm): | Standard <10 um, Maximumcapabilities<5 um |
| Boog/Afwijking: | Standard <40 um, Maximumcapabilities<20 um | Deeltje: | <10> |

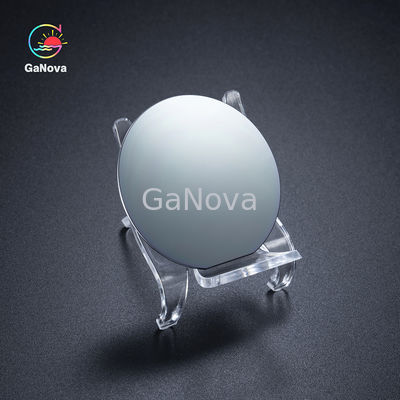

8-inch silicium wafer MEMS-apparaten, geïntegreerde schakelingen, speciale substraten voor discrete apparaten
Overzicht
In de elektronica zijn siliciumwafels (ook wel substraten genoemd) dunne plakjes zeer zuiver kristallijn silicium (c-Si), die worden gebruikt bij de productie van geïntegreerde schakelingen - een composiet van verschillende elektronische componenten.Siliciumwafels spelen een belangrijke rol in de halfgeleiderindustrie omdat ze hun toepassing vinden in elektronica en micromechanische apparaten.
Hoewel siliciumkristallen er misschien metaalachtig uitzien, zijn ze niet volledig van metaal.Vanwege de "vrije elektronen" die zich gemakkelijk tussen atomen verplaatsen, zijn metalen goede geleiders van elektriciteit en elektriciteit is de beweging van elektronen.Een puur siliciumkristal daarentegen is bijna een isolator;waardoor er heel weinig stroom doorheen gaat.Dit kan echter worden veranderd via een proces dat doping wordt genoemd.
Specificatie
| silicium wafer | |
|
Diameter
|
2"/3"/4"/5"/6"/8"/12" |
| Cijfer | Primeur |
| Groei Methode | CZ |
| oriëntatie | <1-0-0>,<1-1-1>,<1-1-0> |
| Type/doteerstof | P Type/Borium, N Type/Phos, N Type/As, N Type/Sb |
| Dikte (μm) | 279/380/525/625/675/725/775 |
| Dikte Tolerantie | Standaard ± 25μm, maximale capaciteit ± 5μm |
| weerstand | 0.001-100 ohm-cm |
| Oppervlak Afgerond | P/E,P/P,E/E,G/G |
| TTV (μm) | Standaard <10 um, maximale mogelijkheden <5 um |
| Boog/Schering | Standaard <40 um, maximale mogelijkheden <20 um |
| Deeltje | <10@0.5um;<10@0.3um;<10@0.2um; |
Over ons
Wij zijn gespecialiseerd in het verwerken van een verscheidenheid aan materialen tot wafers, substraten en op maat gemaakte optische glasonderdelen. Componenten die veel worden gebruikt in elektronica, optica, opto-elektronica en vele andere gebieden.We hebben ook nauw samengewerkt met vele binnenlandse en buitenlandse universiteiten, onderzoeksinstellingen en bedrijven, en bieden op maat gemaakte producten en diensten voor hun R&D-projecten.Het is onze visie om een goede samenwerkingsrelatie met al onze klanten te behouden door onze goede reputatie.
FAQ
Vraag: Bent u een handelsonderneming of fabrikant?
Wij zijn fabriek.
Vraag: Hoe lang is uw levertijd?
Over het algemeen is het 3-5 dagen als de goederen op voorraad zijn.
of het is 7-10 dagen als de goederen niet op voorraad zijn, het is volgens de hoeveelheid.
Vraag: Levert u monsters?is het gratis of extra?
Ja, we kunnen het monster gratis aanbieden, maar betalen geen vrachtkosten.
Vraag: Wat zijn uw betalingsvoorwaarden?
Betaling <=5000USD, 100% vooraf.
Paymen >=5000USD, 80% T/T vooraf, saldo vóór verzending.
