JDCD06-001-005-6-duim de Apparaten Siliciumwafeltje MEMS, Geïntegreerde schakelingen, wijdden Substraten voor Afzonderlijke Apparaten

JDCD06-001-005-6-duim de Apparaten Siliciumwafeltje MEMS, Geïntegreerde schakelingen, wijdden Substraten voor Afzonderlijke Apparaten
JDCD06-001-005-6-duim de Apparaten Siliciumwafeltje MEMS, Geïntegreerde schakelingen, wijdden Substraten voor Afzonderlijke Apparaten

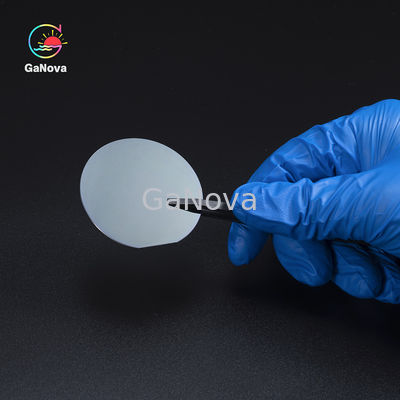

Grote Afbeelding :  JDCD06-001-005-6-duim de Apparaten Siliciumwafeltje MEMS, Geïntegreerde schakelingen, wijdden Substraten voor Afzonderlijke Apparaten

Productdetails:
Plaats van herkomst: Suzhou China
Merknaam: GaNova
Certificering: UKAS/ISO9001:2015
Modelnummer: JDCD06-001-005
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1
Verpakking Details: Vacuümverpakking in een klasse 10000 cleanroom-omgeving, in cassettes van 25 stuks of enkele wafelco
Levertijd: 3-4 weekdagen
Betalingscondities: T/T
Levering vermogen: 50000pcs/month

JDCD06-001-005-6-duim de Apparaten Siliciumwafeltje MEMS, Geïntegreerde schakelingen, wijdden Substraten voor Afzonderlijke Apparaten

beschrijving
Diameter: 6“ Rang: Eerste
De groeimethode: CZ Richtlijn: <1-0-0>,<1-1-1><1-1-0>
Type/Additief: P Type/Borium, n-Type/Phos, N Type/As, N Type/Sb Dikte (μm): 675
Diktetolerantie: Standaard± 25μm, Maximummogelijkheden ± 5μm weerstandsvermogen: 0.001-100 ohm-cm
Gebeëindigde oppervlakte: P/E, P/P, E/E, G/G TTV (μm): Standard <10 um, Maximumcapabilities<5 um
Boog/Afwijking: Standard <40 um, Maximumcapabilities<20 um Deeltje: <10>

6-duim wijdden de apparaten van het siliciumwafeltje MEMS, geïntegreerde schakelingen, substraten voor afzonderlijke apparaten


Overzicht

Het silicium wordt typisch gevonden met andere elementen wordt samengesteld dat. De siliciumelementen kunnen atomen complexe regelingen strak en in binden. De overvloed van silicium maakt het goedkoop en gemakkelijk te verwerven. Dit is de grootste reden waarom het silicium het wijdst gebruikte halfgeleidermateriaal is.

Specificatie

siliciumwafeltje

Diameter

2“/3“/4“/5“/6“/8“/12“
Rang Eerste
De groeimethode CZ
Richtlijn <1-0-0>,<1-1-1><1-1-0>
Type/Additief P Type/Borium, n-Type/Phos, N Type/As, N Type/Sb
Dikte (μm) 279/380/525/625/675/725/775
Diktetolerantie Standaard± 25μm, Maximumcapabilit/IES ± 5μm
Weerstandsvermogen 0.001-100 ohm-cm
Gebeëindigde oppervlakte P/E, P/P, E/E, G/G
TTV (μm) Norm <10 um="">
Boog/Afwijking Norm <40 um="">
Deeltje <10>

Ongeveer ons

Wij specialiseren ons in de verwerking van een verscheidenheid van materialen in wafeltjes, substraten en aangepast optisch die glas parts.components wijd op elektronika, optica, opto elektronika en veel andere gebieden worden gebruikt. Wij hebben ook nauw met vele binnenlandse en overzee universiteiten, onderzoeksinstellingen samengewerkt en de bedrijven, verlenen aangepaste producten en de diensten voor hun R&D-projecten. Het is onze visie aan het handhaven van een goede verhouding van samenwerking met onze alle klanten door onze goede reputaties.

FAQ

Q: Bent u handelsmaatschappij of fabrikant?
Wij zijn fabriek.
Q: Hoe lang is uw levertijd?
Over het algemeen is het 3-5 dagen als de goederen in voorraad zijn.
of het is 7-10 dagen als de goederen niet in voorraad zijn, is het volgens hoeveelheid.
Q: Verstrekt u steekproeven? is het extra vrij of?
Ja, konden wij de steekproef voor vrije last aanbieden maar betalen niet de kosten van vracht.
Q: Wat is uw betalingsvoorwaarden?
Betalings <> betaling >=5000USD, 80% T/T vooraf, saldo vóór verzending.
