Productdetails:
|
| Productnaam: | 2-duim Free-standing Substraten u-GaN/SI-GaN | Afmetingen: | 50.8 ± 1mm |
|---|---|---|---|
| Dikte: | 350 ± 25μm | Vlakke richtlijn: | (1-100) ± 0.5˚, 16 ± 1mm |
| Secundaire vlakke richtlijn: | (11-20) ± 3˚, 8 ± 1mm | GA-de ruwheid van de gezichtsoppervlakte: | < 0=""> |
| Markeren: | U GaN Substrates,GaN 2 Duimwafeltje,Si GaN Substrates 50.8mm |
||

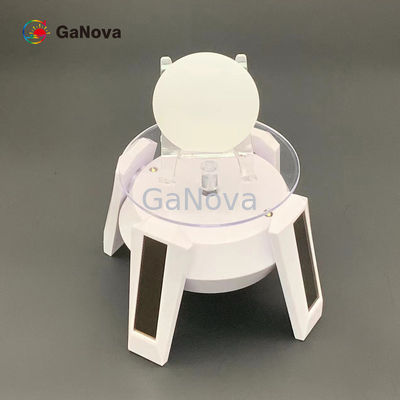

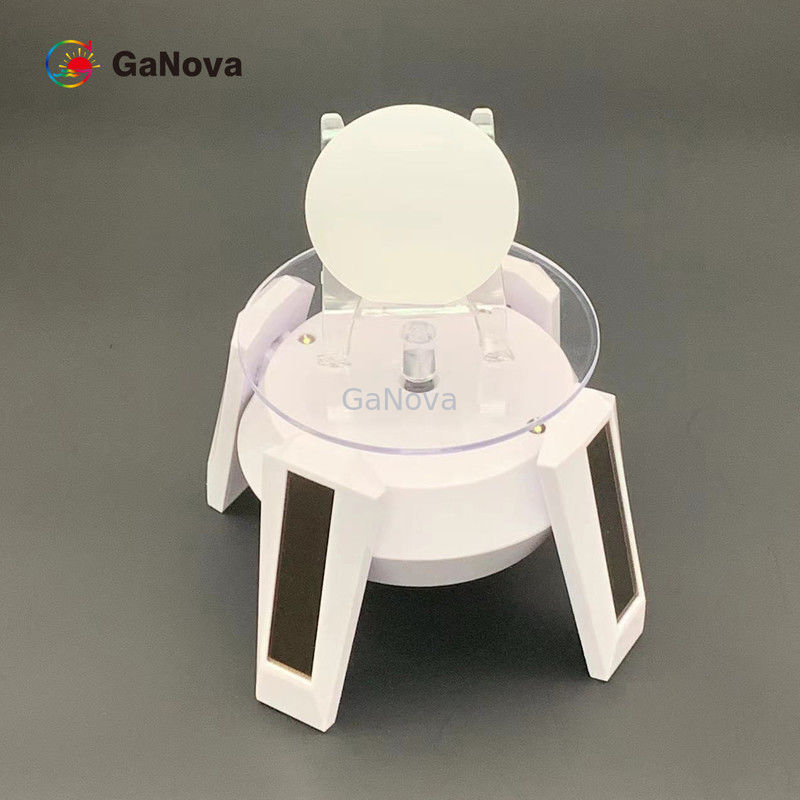

2-duim Free-standing u-GaN/SI-GaN Substraten 350 ± 25 μm 50,8 ± 1 mm
2inch-c-Gezicht Un-doped n-type free-standing Weerstandsvermogen van het het enige kristalsubstraat van GaN < 0="">
Overzicht
GaN Template op silicium wordt gemaakt door de faseepitaxy van de hydridedamp (HVPE) - gebaseerde methode. Tijdens het HVPE-proces, reageert HCl met gesmolten GA aan vorm GaCl, die op zijn beurt met NH3 aan vorm GaN reageert. Het GaNmalplaatje op silicium is een rendabele manier om het enige kristalsubstraat van GaN te vervangen.
| 2-duim Free-standing Substraten u-GaN/SI-GaN | |||||||
|
Uitstekend niveau (s) |
Productieniveau (A) |
Onderzoek niveau (b) |
Proef niveau (c) |
Nota: (1) bruikbaar gebied: rand en macrotekortenuitsluiting (2) 3 punten: de miscuthoeken van posities (2, 4, 5) zijn 0,35 ± 0,15o |
|||
| S1 | S-2 | A-1 | A-2 | ||||
| Afmetingen | 50.8 ± 1 mm | ||||||
| Dikte | 350 ± 25 μm | ||||||
| Vlakke richtlijn | (1-100) ± 0,5o, 16 ± 1 mm | ||||||
| Secundaire vlakke richtlijn | (11-20) ± 3o, 8 ± 1 mm | ||||||
| Weerstandsvermogen (300K) |
< 0=""> of > 1 x 106 Ω·cm voor Semi-insulating (Fe-Gesmeerd; GaN-FS-c-Si-C50) |
||||||
| TTV | ≤ 15 μm | ||||||
| BOOG | ≤ 20 μm ≤ 40 μm | ||||||
| GA-de ruwheid van de gezichtsoppervlakte |
< 0=""> of < 0=""> |
||||||
| N de ruwheid van de gezichtsoppervlakte |
0,5 ~1,5 μm optie: 1~3 NM (fijne grond); < 0=""> |
||||||
| Pakket | Verpakt in cleanroom in enige wafeltjecontainer | ||||||
| Bruikbaar gebied | > 90% | >80% | >70% | ||||
| Dislocatiedichtheid | <9>5 cm2 | <3x10>6 cm2 | <9>5 cm2 | <3x10>6 cm2 | <3x10>6 cm2 | ||
| Richtlijn: C vliegtuig (0001) van hoek naar m-As |
0,35 ± 0,15o (3 punten) |
0,35 ± 0,15o (3 punten) |
0,35 ± 0,15o (3 punten) |
||||
| Macrotekortdichtheid (gat) | 0 cm2 | < 0="">-2 | < 1="" cm="">-2 | ||||
| Maximum grootte van macrotekorten | < 700=""> | < 2000=""> | < 4000=""> | ||||
