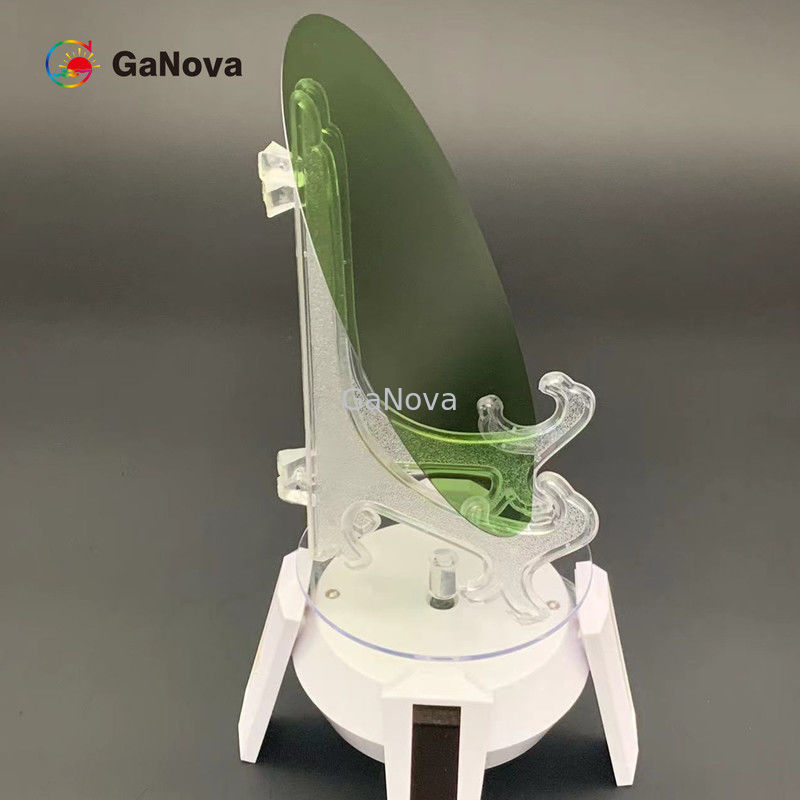

6inch sic Epitaxial Wafeltje

Name: 6inch sic Epitaxial Wafeltje
Brand: Shanghai GaNova Electronic Information Co., Ltd.
Price: 1,000.00 USD
Availability: InStock
